Давно уже смотрю в сторону LC фильтра, как замену электронному дросселю. Вся проблема в том, что вот эти токовые всплески, вызванные зарядом накопительных емкостей, они создают такую нехилую электромагнитную помеху, с которой очень сложно бороться. Если только подогнать к дому танк и запихать туда блок питания, тогда ещё будет какая-никакая защита. Собственно при использовании LC фильтра, форма тока в трансформаторе тоже не идеальная, но по крайней мере имеет не такую высокую амплитуду. В сети уже есть не одна статья, показывающая разницу гармоник с LC фильтром и с CLC, поэтому смысла это лишний раз разъяснять нет. Однако, когда начал эксперементировать в симуляторе, увидел вот такую картинку. Т.е. при необходимом питании в 300 вольт, напряжение в момент включения повышается до 540 вольт. А это черевато, мягко говоря, не очень приятными последствиями. Ну да, дроссель имеет активное сопротивление, и в симуляторе это чуть-чуть улучшило картинку, но не сильно. И тут подумалось, а ведь в реальной-то жизни, у дросселей ток насыщения не бесконечный, значит картинка может выглядеть получше. Смоделировал сердечник с 16-ю квадратами, 2000 витками и 0.5 мм зазором и вот уже получается картинка получше Это ещё я сильно оптимистично выставил выходное сопротивление источника и активное дросселя в 10 ом. В реальности, для анодных токов, там вполне ом 50 будет. Ну и напоследок, попробую увеличить сечение сердечника в 4 раза, а количество витков уменьшить в 2 раза. Т.е. получим ту же индуктивность, но в 2 раза больший ток насыщения. Как видим, всплеск повыше, но ещё не критично. Т.е., какой можно вывод сделать. С реальным дросселем никаких скачков напряжения не будет. Главное, дроссель изготовить так, чтоб его ток насыщения лишь немного превышал(не более, чем на 25%) номинальный ток. Конечно можно долго рассуждать о целесообразности применения LC фильтра. Но на мой взгляд, если усилитель делается для себя любимого, то почему б и не заморочиться...
-

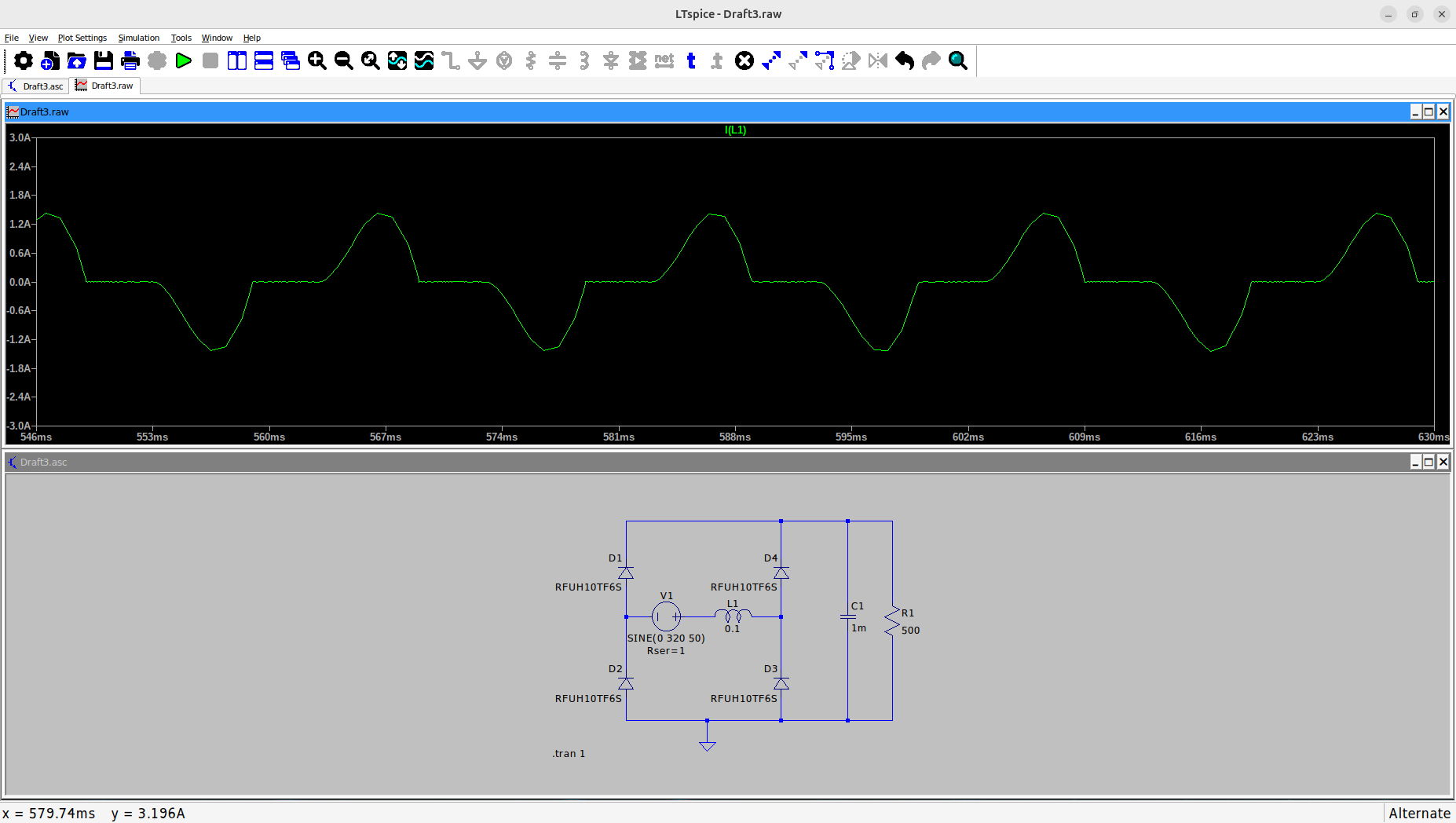

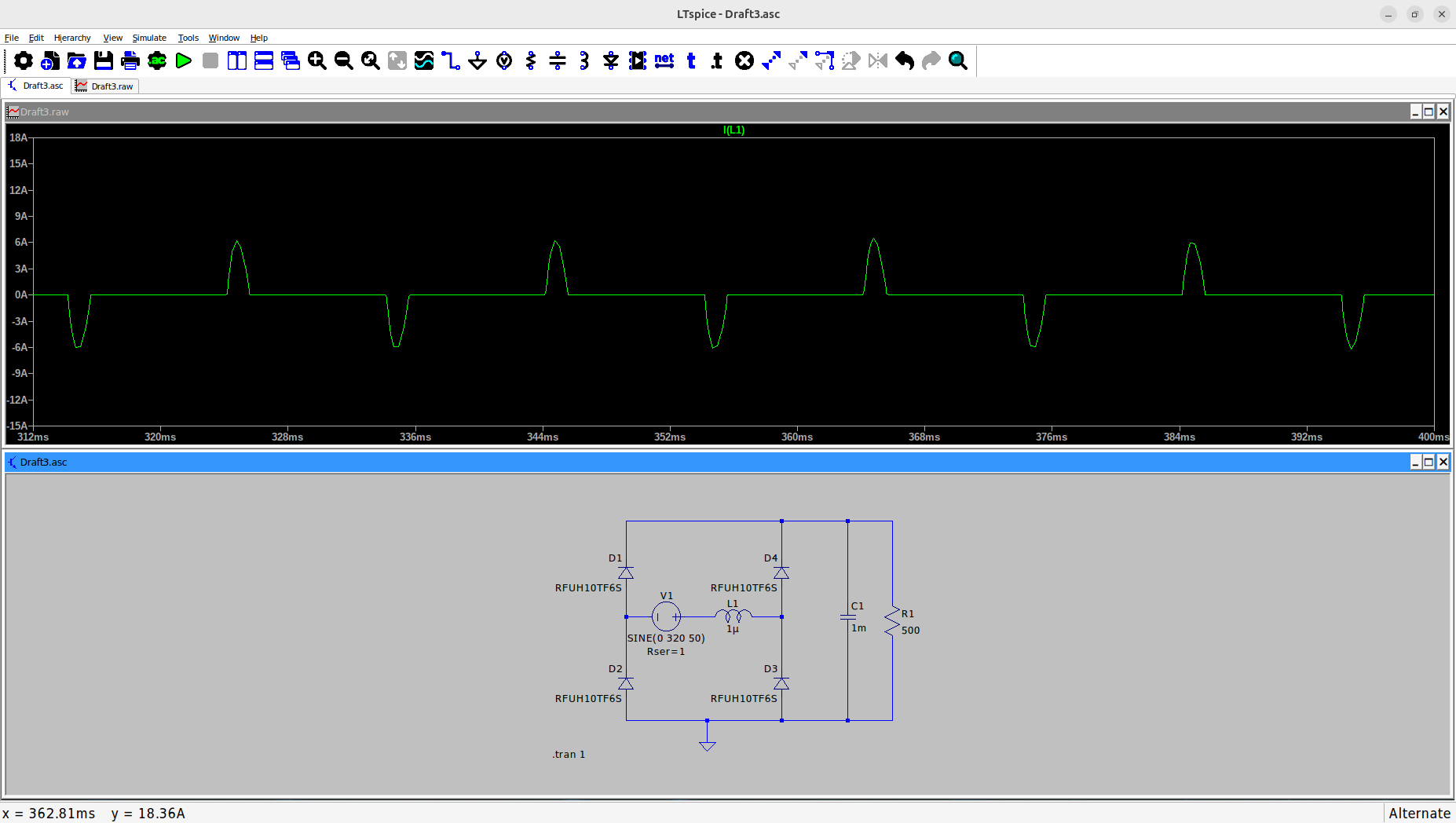

Данная идея пришла мне в голову совершенно спонтанно, когда увидел на одном форуме обсуждение таких динозавров, как пассивные корректоры коэффициента мощности(ККМ), представляющие из себя обыкновенные дроссели со сравнительно небольшой индуктивностью перед выпрямителем. Собственно, заряд накопительных емкостей создаёт весьма приличные токовые всплески с высоким di/dt, отвратительными гармониками и головной болью в виде фона в усилителе. Одно из решений - применение LC фильтра вместо CLC. Но если посмотреть форму тока в трансформаторе, при использовании LC фильтра, то сильно это не обнадёживает. Особенно, если учесть, как меняется выходное напряжение. Просто рассмотрим, как выглядит форма тока через выпрямитель без дросселя и с дросселем в 0.1 Гн На последней картинке конечно тоже не идеально, но амплитуда тока меньше в 4 раза. Но самое интересное, что фактически, роль этого дросселя может сыграть индуктивность рассеяния силового трансформатора, если его намотать соответствующим образом. Кроме того, эта индуктивность "съест" за милую душу и высокочастотные помехи из сети. В общем, хотелось бы знать, кто что думает по поводу данного решения. Может его уже где-то применяют, а я об этом ничего и не знаю
