[agent-alex]

Всем привет.

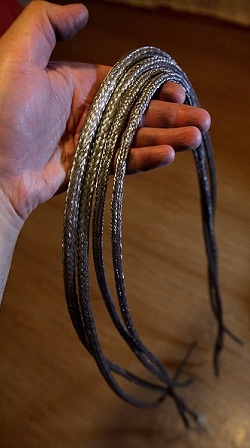

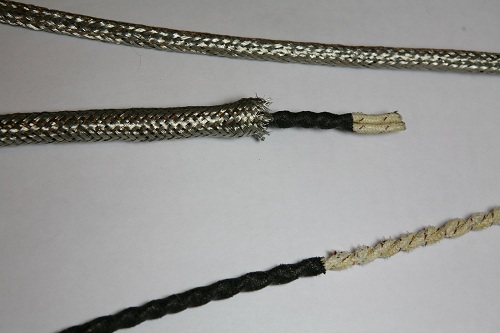

Решил выставить фото самодельного кабеля питания.  Смысл этой темы - это ваши комментарии о правильности соединения экранов ?

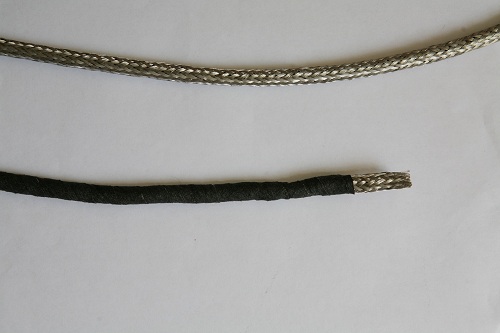

Делал сразу два кабеля. Отличия только в сечении, у одного оно больше.

У меня в сети\220В - земли нет... Но возможно скоро будет, поэтому делаю на перспективу.

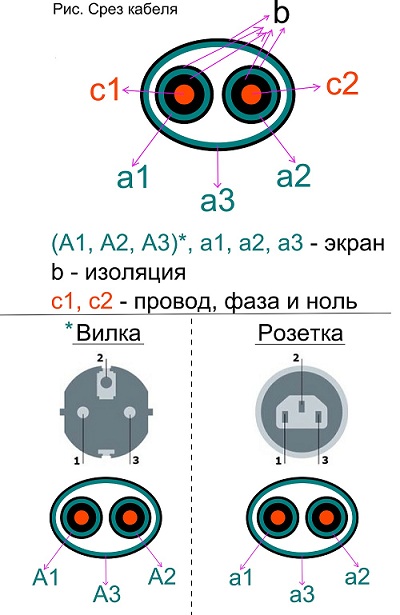

Скидываю рисунок, чтоб было понятнее. Теперь экраны обозначены буквами, какие бы экраны вы соединили и на каком конце - вилки и розетки. Пожалуйста пишите варианты с заземлением и без для данного конструктива.

* Смотрим рисунок.

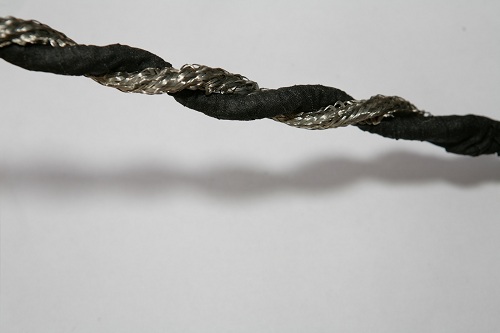

*Не забываем, что фаза и ноль свиты (см. на фото)

Примеры (смотрим на рисунок, интересует подключение экранов, поэтому о фазе и нуле не пишу, т. к и так понятно куда их...):

Пример 1 :

- Розетка : a1 и а2 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - а3 - висит в воздухе.
- Вилка : А3 - подключаем на 2-ой контакт. Остальное, т.е - А1 и А2 - висит в воздухе.


Пример 2 :

- Розетка : a1 и а3 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - а2 - висит в воздухе. (в этом варианте можно было и не делать на - а2- экран, но он уже сделан...)
- Вилка : А1 и А3 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - А2 - висит в воздухе (в этом варианте можно было и не делать на - А2- экран, но он уже сделан...)





Пример 3 (сеть без заземления):

- Розетка : a1 и а3 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - а2 - висит в воздухе.
- Вилка : А2 и А3 - только соединяем. Остальное, т.е - А1 и А3 - висит в воздухе.





Пример 4 (сеть с заземлением):

- Розетка : а2 и а3 - только соединяем. Остальное, т.е - а1 - висит в воздухе.

- Вилка : А1 и А3 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - А2 - висит в воздухе.





Пример 5 (сеть без заземления):

- Розетка : а1, а2, а3 - соединяем и подключаем на 2-ой контакт.

- Вилка : А1, А2, А3 - висит в воздухе.





Пример 6 (сеть с заземлением):

- Розетка : а1, а2, а3 - висит в воздухе.

- Вилка : А1, А2, А3 - соединяем и подключаем на 2-ой контакт.





Ваши комментарии, как лучше ?

[Moskwa]

Смотрю на рисунок.

У кабеля аж 3 экрана... и охота вам сходу лезть в такие дебри?

1) Если в сети нет заземления, то ни один из экранов я бы подключать никуда не стал бы. Оставил бы все три экрана неподключёнными.



2) Если "земля" в сети всё же есть (или будет), то попробуйте для начала внешний экран (А3) использовать в качестве земляного провода и к нему со стороны розетки подсоедините экраны А2 и А1.



P.S.

По-моему вы ищите проблемы на ровном месте.

Возьмите на отрез специализированные сетевики, их масса (Фурутек, Ояйде, Ин-Акустик да таже Супра в конце концов) и играйтесь с ними. К чему этот провод с тремя экранами брать? От вертолёта чтоль провод? Там обычно всё и вся экранируют.



[Pitterson]

Зачем вообще используете экранирование?Есть причина?
