[Staudio]

Нет. Именно то, что Вы и сделали - электрически изолировать корпус эпкоса.

Интуиция, видимо



А что касается защиты от перенапряжения - я планирую сделать ее в розетке вместе с фильтром постоянки.

Защита такая: http://idaudio.ru/emifilter.html

А фильтр постоянки по схеме Игвина - пара конденсаторов и сдвоенный диод.

Думаю, все вместе должно быть не хуже, чем предложенный Svb1261 вариант.

[svb1261]

Staudio

Да нет...на фирме только установили по заказу нижний и верхний безопасные пределы питающего напряжения под нашу сеть..и все...

[Игвин]

Интуиция, видимо



А что касается защиты от перенапряжения - я планирую сделать ее в розетке вместе с фильтром постоянки.

Защита такая: http://idaudio.ru/emifilter.html

А фильтр постоянки по схеме Игвина - пара конденсаторов и сдвоенный диод.

Думаю, все вместе должно быть не хуже, чем предложенный Svb1261 вариант.



Фильтр от постоянки для питание маломощных устройств не нужен.

Он призван защищать мощные трансформаторы с низким омическим сопротивление первички, в особенно те, которые собраны без зазоров магнитопровода.

То есть - тороидальные.

А вот синфазный для маломощных устройств работает хорошо, и эффект по звуку обычно положительный. Только надо ещё емкости добавить, к Муратовскому синфазничку.



[Игвин]

Такой дроссель там стоит в заводском импульснике,который был заменен на линейник кореанского происхождения.



Да, верно, там наверняка был.

Но не думаю что серии PLY. Учитывая его небольшую стоимость, синфазник проще купить, чем выпаивать. Серия PLY+емкости фильтрует и дифференциальную составляющую сетевых помех.



[xa6800]



Именно так и поступил - землю Epcos'а, корпус, вообще не соединял ни с чем. Специально закрепил его на фанерке.



Получается что,конденсаторы шунтирующие на землю(корпус) остались без земли,теперь куда они сливают грязь? правильно,на корпус фильтра при этом на корпусе будет опасный потенциал напряжения(можете померить или рукой взяться ), такое подключение не правильное и улучшения в звук приносить не должно.



[svb1261]

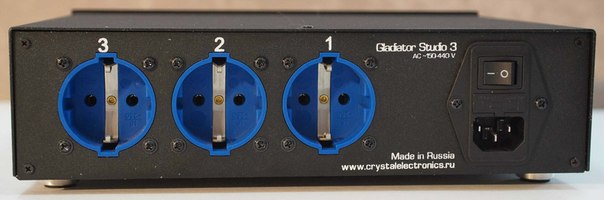

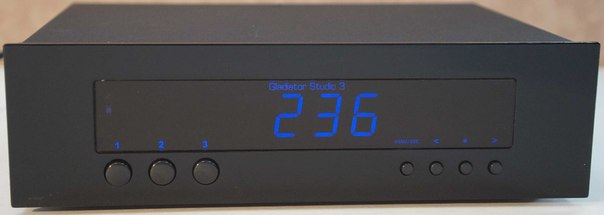

А если неохота лезть внутрь OPPO и что то там паять...встраивать...подключать...то вот недорогое решение проблемы...













Stuidio3.pdf





[Staudio]

Получается что,конденсаторы шунтирующие на землю(корпус) остались без земли,теперь куда они сливают грязь? правильно,на корпус фильтра при этом на корпусе будет опасный потенциал напряжения(можете померить или рукой взяться ), такое подключение не правильное и улучшения в звук приносить не должно.

С другой стороны эта грязь не лезет через общую землю в другие цепи ОППЫ.

[Staudio]

Фильтр от постоянки для питание маломощных устройств не нужен.

Он призван защищать мощные трансформаторы с низким омическим сопротивление первички, в особенно те, которые собраны без зазоров магнитопровода.

То есть - тороидальные.

А вот синфазный для маломощных устройств работает хорошо, и эффект по звуку обычно положительный. Только надо ещё емкости добавить, к Муратовскому синфазничку.



Фильтр постоянки сделаю на 2-3 розетки и посмотрю на слух какой будет эффект, буду ли подключать туда что-то помимо усилителя.

[xa6800]

С другой стороны эта грязь не лезет через общую землю в другие цепи ОППЫ.



Ну да,хороший излучатель помех внутри корпуса оппы получился.



[Staudio]

Да, верно, там наверняка был.

Но не думаю что серии PLY. Учитывая его небольшую стоимость, синфазник проще купить, чем выпаивать. Серия PLY+емкости фильтрует и дифференциальную составляющую сетевых помех.



Т.е. добавить к Epcos еще и дроссель с емкостями?

[xa6800]

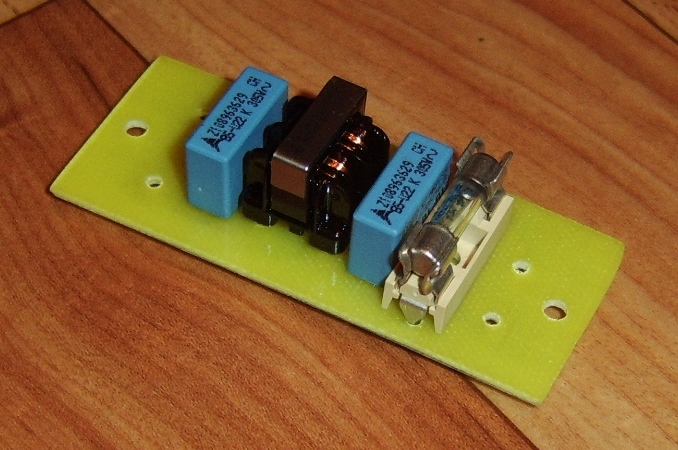

Игорь про такой намекал

[Маратище]

В этом епкосе то же самое внутри, даже на корпусе схема. Плюс, он в заземленном экране, так что не надо особых ляля про излучения.

[xa6800]

В этом епкосе то же самое внутри, даже на корпусе схема. Плюс, он в заземленном экране, так что не надо особых ляля про излучения.

Схему видел,не тоже самое.

Про ляля,заземлённый экран есть,вот только он не заземлён.

[Маратище]

Весьма желательно заземлить.

[Игвин]

Получается что,конденсаторы шунтирующие на землю(корпус) остались без земли,теперь куда они сливают грязь? правильно,на корпус фильтра при этом на корпусе будет опасный потенциал напряжения(можете померить или рукой взяться ), такое подключение не правильное и улучшения в звук приносить не должно.



Это не так.

Конденсаторы закорачивают на себя дифференциальную часть помех сети.

Просто включены между фазой и нулём.

А которые на корпус средней точкой подключены... ну и фиг с ними. Изолировать от корпуса плеера корпус фильтра - и никакой беды не будет.

Понятно что фильтр рассчитан на сеть с PE-проводником, но и без него может работать.



[Игвин]

Игорь про такой намекал




Да, именно.

Это наилучший вариант для плеера.



[Staudio]

Да, именно.

Это наилучший вариант для плеера.

Спасибо!

Если Эпкос в итоге не понравится, попробую его.

А пока буду греть и слушать

[Staudio]

Весьма желательно заземлить.

Дело в том, что при первом включении был, видимо, контакт с корпусом, хотя я изначально хотел избежать этого.

И это вылилось в странный эффект - отключилась регулировка громкости плеера. Он стал работать на 100% громкости. Кроме того, при повышении громкости  стали похрипывать АС.

Использовал изоленту в возможном месте контакта - все пришло в норму.

Поэтому пока без земли, а потом может быть еще раз попробую.

[xa6800]

Поэтому пока без земли, а потом может быть еще раз попробую.

Корпус плеера должен быть тоже заземлён в розетке сети.Если у Вас нет земли в розетки,то и заземлять корпус фильтра на корпус плеера не стОит.

[Staudio]

Корпус плеера должен быть тоже заземлён в розетке сети.Если у Вас нет земли в розетки,то и заземлять корпус фильтра на корпус плеера не стОит.

Корпус плеера замемлен в розетке сети.

[xa6800]

Корпус плеера замемлен в розетке сети.



Задам может глупый вопрос,но всё же тоже бывает. Земля в самой розетке есть?

[Staudio]

Задам может глупый вопрос,но всё же тоже бывает. Земля в самой розетке есть?

Есть

[xa6800]

Замеряли напругу фаза-ноль, фаза-земля,ноль-земля?

[Staudio]

Замеряли напругу фаза-ноль, фаза-земля,ноль-земля?

Фаза-ноль когда последний раз замерял - насколько помню 228В.

[Игвин]

Корпус плеера замемлен в розетке сети.



Посоветую убрать заземление корпуса.

Оно верное с т.з. элекробезопасности, но не звука.

Если в розетках есть штатная земля, то к с нею может быть соединен только один девайс.

Усилитель.

Остальные земли и массы должны сходится к нему.

Но лучше не землить совсем.



Если соединить все прочие корпусы, то с большой долей вероятности (зависит от конкретных девайсов) получим отличную рамочную антенну, а что на неё наведется - зависит окружающей ЕМ обстановки.



По теме полезная ссылка.

"Заземление и звучание аппаратуры".
