Игорь, пред, а не увеселитель. В данном случае - оппа.

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

  • Ответы 743
  • Создано
  • Последний ответ

Лучшие авторы в этой теме

Лучшие авторы в этой теме

Опубликованные изображения

Есть :)

Как пел Веня Дркин, "А про нашу, про советскую милицию/ Песен нету. И не надо их совсем!".



Лучше совсем без земли, чем использовать землю из розетки.

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

Что касается земли, обязательно прислушаюсь вашим советам.

Послушаю с ней и без нее.

Но пока решил оставить землю вне зависимости от результата по одной причине - аппарат все еще в апгрейде, и я не хочу рисковать, хотя стараюсь крепить все качественно. Когда все соберу в окончательном виде, отключу землю вообще (если так зазвучит лучше).

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

Игорь про такой намекал




А Berkeley намекает на такой :)






Так что я думаю, что в целом не ошибся с установкой фильтра, который, наверное, покруче беркелейского будет.



Теперь как и обещал по поводу баса - ничего совсем не поджимается, и динамика на месте.

Но главное, что инструменты стали еще разборчивее, а звук в целом чище в хорошем смысле.

Но пусть еще пару-тройку дней погреется, чтобы можно было о чем-то судить.

Ссылка на комментарий
Поделиться на других сайтах

Игорь, пред, а не увеселитель. В данном случае - оппа.



Можно и пред.

Если он есть (обычно нафиг не нужен, кроме редких случаев).

Смысл один - если заземлено что-то - то тоже одно.



Ссылка на комментарий
Поделиться на других сайтах

А Berkeley намекает на такой :)








Какая красота! Прямо видно, куда постоянку с аккумов подавать. А Вы всё про фильтр...

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

К разговору о земле нашел достаточно доходчиво написанную статью - http://www.electroclub.info/article/connect1.htm



Заинтересовала рекомендация иметь одну общую точку соединения земель на корпус - чтобы токи не бродили по корпусу между разными точками.

В ОППЕ же сделано с точностью до наоборот:



166385.jpgКаждый болт, закрепляющий любую плату по сути является точкой соединения земли с корпусом.

Я понимаю, что так, конечно, проще и дешевле, но может быть китайцы сделали это еще по каким-либо соображениям?

Нужно ли и можно ли исправить ситуацию?

Ссылка на комментарий
Поделиться на других сайтах

Нужно ли - никто не скажет.

Стас, раз вы заинтересовались, приведу пример как в плеерах Arcam земля плат соединяется через конденсатор с корпусом.

Простите, немного не в фокусе, но должно быть понятно.






  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

Нужно ли - никто не скажет.

Стас, раз вы заинтересовались, приведу пример как в плеерах Arcam земля плат соединяется через конденсатор с корпусом.

Простите, немного не в фокусе, но должно быть понятно.

Очень любопытно! Спасибо. Есть пища для размышлений и изучения схем ОППЫ.

Ссылка на комментарий
Поделиться на других сайтах

К разговору о земле нашел достаточно доходчиво написанную статью - http://www.electroclub.info/article/connect1.htm



Заинтересовала рекомендация иметь одну общую точку соединения земель на корпус - чтобы токи не бродили по корпусу между разными точками.

В ОППЕ же сделано с точностью до наоборот:



166385.jpgКаждый болт, закрепляющий любую плату по сути является точкой соединения земли с корпусом.

Я понимаю, что так, конечно, проще и дешевле, но может быть китайцы сделали это еще по каким-либо соображениям?

Нужно ли и можно ли исправить ситуацию?

А Вы открутите болты, положите платы на что-нибудь мягкое. И земли на сетевиках изолентой залепите. Экперимент получасовой, может и понравиться.

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

А Вы открутите болты, положите платы на что-нибудь мягкое. И земли на сетевиках изолентой залепите. Экперимент получасовой, может и понравиться.

Такой эксперимент, безусловно, провести несложно.

Но.

Тут есть два принципиально разных момента.

1. Отсоединение заземления от сети.

2. Разрыв земель плат.



По первому пункту все достаточно прозаично, можно кабель заземления отвинтить прямо в аппарате. Несложно, и можно оставить в зависимости от результата.



А вот по второму пункту все гораздо сложнее.

Во-первых, земли, наверное, все таки должны собираться в одной точке (по крайней мере, так говорится в статье, на которую я давал ссылку выше). Попробую, конечно, при случае прозвонить платы на предмет того, что все ли точки заземления каждой платы имеют общую землю. Если можно иметь по одному земляному контакту с каждой платы - их еще реально объединить. А если развязывать от корпуса каждый болт, да еще и тянуть от него отдельную землю на общую землю, то это как-то не совсем кошерно :)

Во-вторых, даже если понравится, оставить платы на чем-нибудь мягком для повседневного прослушивания совсем нереально в плане удобства.



Это все мысли в слух и попытка разобраться. Возможно заморачиваться и не стоит, особенно по второму пункту.

Но с первым поэкспериментирую. Думаю, попробую отсоединить землю сети от корпуса, и как вариант попробую подсоединить ее через резистор.

Ссылка на комментарий
Поделиться на других сайтах

По ВЧ бессмысленно замыкать помеху на какую-то общую мекку, потому что эффективность подобного заземления снизится из-за неизбежной индуктивности дорожек или проводов.

А вот по НЧ свести на мекку бывает полезно.

Ококок выше сказал то же самое, другими словами.

  • Нравится 2
Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

По ВЧ бессмысленно замыкать помеху на какую-то общую мекку, потому что эффективность подобного заземления снизится из-за неизбежной индуктивности дорожек или проводов.

А вот по НЧ свести на мекку бывает полезно.

Ококок выше сказал то же самое, другими словами.

А что в данном случае можно назвать ВЧ и НЧ?

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

Хоть вопрос и не ко мне,... :)

Все частотные вещи измеряются относительно длины волны.

Напр. у вас там 100мГц - длина волны в воздухе - 3 метра.

Но уже на 1/10 - 1/20 длины волны будет набег фазы.

Ну и стоит учитывать, что 100 МГц - это меандр, у него спектр широкий, типа, раз в десять умножить надо.

Вдобавок, в диэлектрике длина волны короче.

Вот и получается, что 1 см - существенная длина для таких частот.

Я к другому.

Имеется ли в виду, что часть цепей ОППЫ имеет смысл заземлить в одной точке?

Ссылка на комментарий
Поделиться на других сайтах

А что в данном случае можно назвать ВЧ и НЧ?



Именно в данном случае я бы считал НЧ помехи до 50-100 кГц. Критерием может служить индуктивность прямого проводника. Понятно, что резкую границу не проведёшь.

Чтобы получить представление, можно поиграться с этим калькулятором.

http://coil32.narod.ru/calc/straight_conductor_above_plain.html



Реактивное сопротивление индуктивности XL=2pi*f*L,

где индуктивность L в Генри (это очень большая величина),

2pi=6,3

f - частота в Герцах, а результат получается в Омах.



  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

100 МГц - это меандр, у него спектр широкий, типа, раз в десять умножить надо.





100 МГц - это частота, а не меандр.

Если речь о клоке, то не факт что у него меандр на выходе.

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

Именно в данном случае я бы считал НЧ помехи до 50-100 кГц. Критерием может служить индуктивность прямого проводника. Понятно, что резкую границу не проведёшь.

Чтобы получить представление, можно поиграться с этим калькулятором.

http://coil32.narod.ru/calc/straight_conductor_above_plain.html



Реактивное сопротивление индуктивности XL=2pi*f*L,

где индуктивность L в Генри (это очень большая величина),

2pi=6,3

f - частота в Герцах, а результат получается в Омах.



Все понял.

Без осциллографа в это не соваться :)



Поставлю себе галочку провести эксперименты с резистором в месте соединения корпуса и земли из розетки, а также отключением земли вообще.

100 МГц - это частота, а не меандр.

Если речь о клоке, то не факт что у него меандр на выходе.

Кстати, клок я так и оставил пока незаземленным.

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

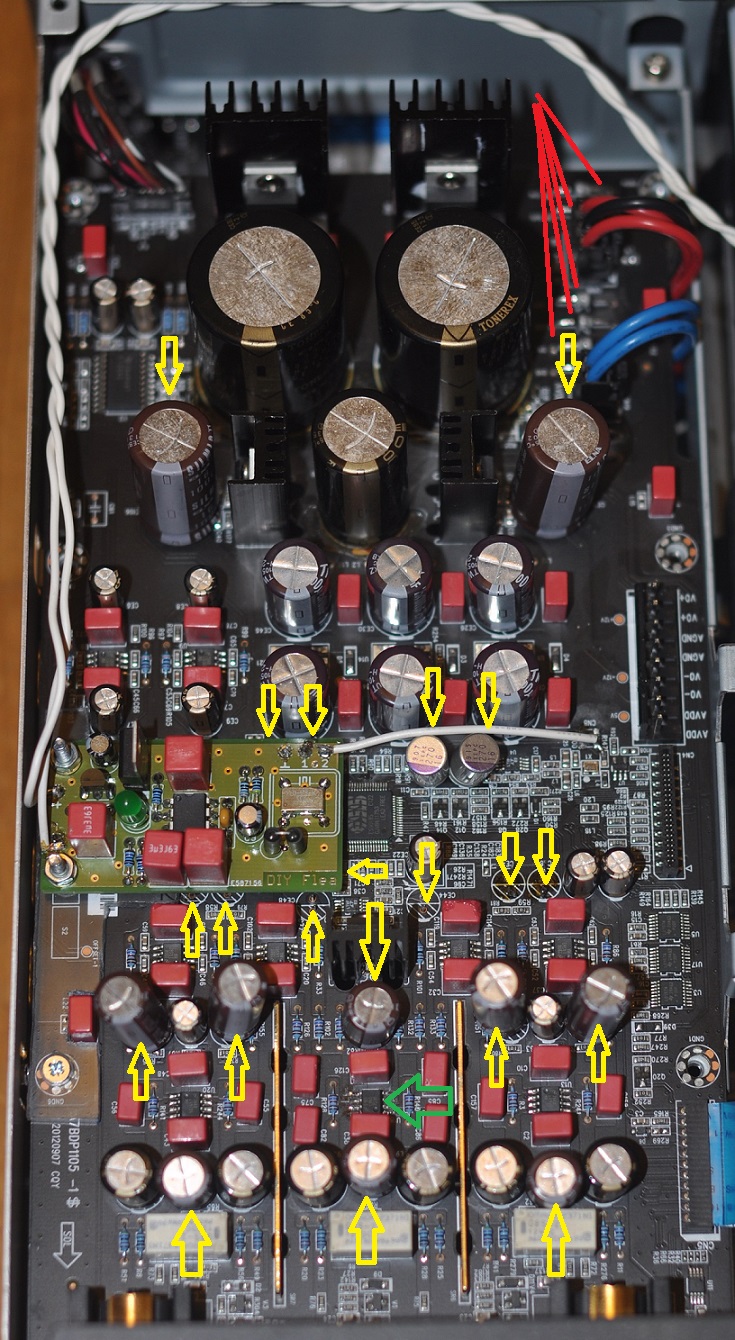

Как и обещал выкладываю фото доработок:


post-79097-0-72085200-1433881785_thumb.j

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

Желтеньким - замененные конденсаторы.

Зеленым - операционник: был lm4562, стал lm6172.

Красным - диоды питании: поставил, как и говорил, ультрафасты от Vishay.



Сегодня заменил конденсаторы в питании Sabre на Panasonic OSCON 270/16V. Часть из них пришлось установить на обратную сторону платы, чтобы было место для крепления клока.

Также заменил конденсаторы в питании операционников на Силмики2.



Сам клок закрепил на куске пластика, который вырезал из школьной линейки - получилось, как ни странно, достаточно основательно.

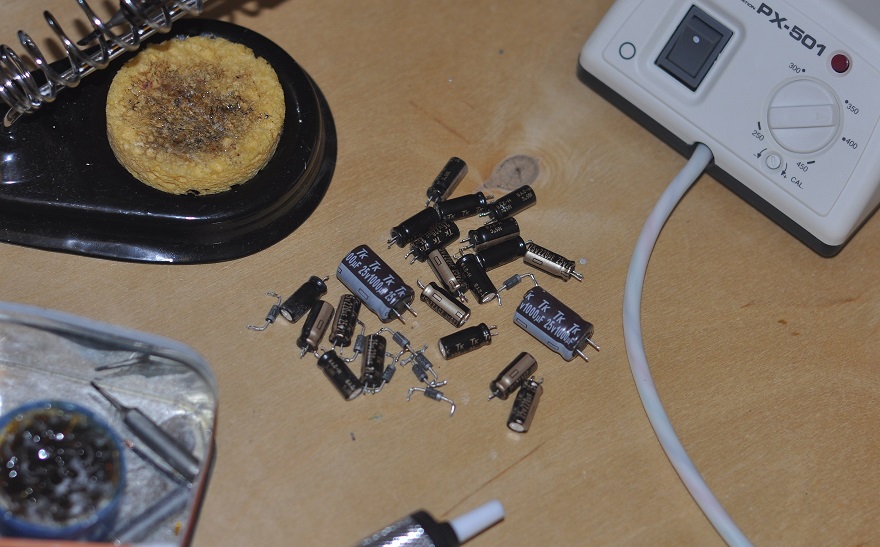

А вот часть ноунейм китайской фигни, которую выкинул:






post-79097-0-94196400-1433882329_thumb.j

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

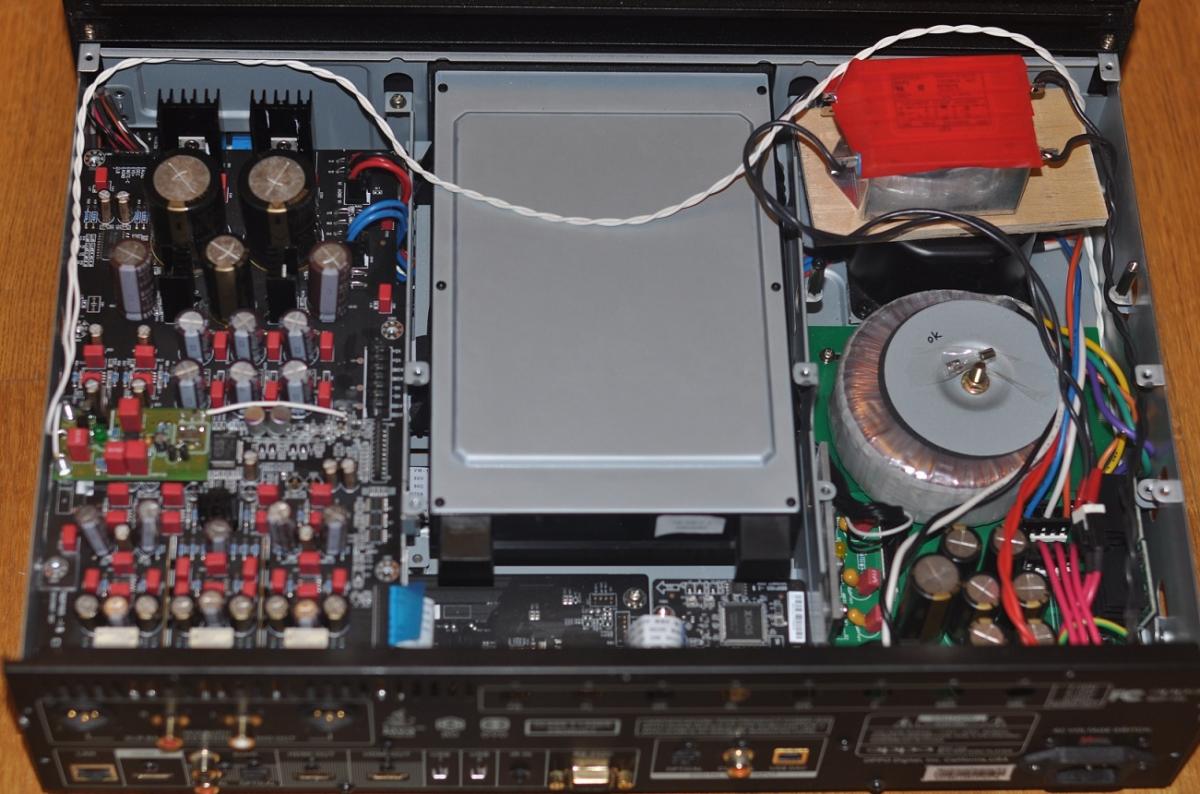

А вот общий вид.




Справа - корейский БП.

Красненький - фильтр от EPCOS, который решил оставить прямо в ОППЕ, благо место достаточно. Кстати, помогает - очень рекомендую.



Всю разводку в ОППЕ делал кабелями Oyaide.

post-79097-0-32455200-1433882679_thumb.j

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

На этом на данном этапе решил остановиться, так как звук ОППЫ стал очень даже нравится :)



Ну, может быть, чтобы "освежить" ощущения, через пару месяцев еще поэкспериментирую с операционниками в преобразователе.

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

Никакой не ноунейм и никакой не китайской.

Вполне себе японские конденсаторы тошин.

Не скажу, что супер, но и не плохие.

http://www.toshinkk.co.jp/en/product/alumi.html

Доверия к ним совсем нет. С таким же номиналом у нормальных фирм корпус в два раза больше. А эти, видимо, хрен знает как маркируют.

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

У вас они без маркировки "аудио".

А с таковой они звучат довольно чисто и басовито, и не медленно.

Ноги, правда, магнитные.

И, даже, каких-то денег стоят.

Во какая красивая рекламка

http://www.toshinkk.co.jp/technical/images/Onkyo.pdf



Я даже удивился, что японские. Звучат они отстойно. А китайцы к тому же напихали их одного и того же номинала во все щели - хоть на питание Сабры, что на операционники - вообще парились.

Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

скажите уважаемый

а если вы возьметесь за полный -такой как у вас апгрейд оппы-сколько мне будет с работой такое стоить?

Даже не думал об этом - делал для себя не соизмеряя силы и время :)

Тут вопрос не в цене, а во времени.

С другой стороны, многое уже отработано и усилий "в холостую" не должно быть.



Если по-полной:



- новый БП в дорогой версии - под 400$ - корейский (есть облегченный вариант за 280$) или норвежский. Говорят, у норвежца получился лучше.

Тут проблем совсем никаких нет с установкой - быстро и отверткой, но это самая дорогая часть апгрейда.



- новый клок - около 2000 руб. сам генератор и 1500 руб. плата с рассыпухой. Это нужно паять с нуля.



- сетевой фильтр от EPCOS, по-моему, около 2500 стоит, но того стоит. Тут требуется немного пайки.



- операционник - 300-500 руб. Пайка.



- ну и конденсаторы - несколько тысяч руб. Много пайки.



Как-то так.





Если очень хочется - проапгрейдить ваш аппарат могу.

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

  • Moderators

А, я еще кабели брал не самые дешевые для разводки - монокристаллическую медь.
