[Deleted]

Убери свой лозунг , глаз режет тупостью, чел с иностранным ником - в этом же твоя ссучность. Мало били омоновцы? Не поумнел еще? Пользуешься , сам ничего, кроме лозунга не сделал для страны.

[mr_bird]

1 час назад, Михаил Беляев сказал:

Убери свой лозунг , глаз режет тупостью, чел с иностранным ником - в этом же твоя ссучность. Мало били омоновцы? Не поумнел еще? Пользуешься , сам ничего, кроме лозунга не сделал для страны.

Скажите, а если бы у него было написана противоположная вещь, ну например "Да здравствует война!", Вам бы это больше понравилось?

[Фдуч]

7 часов назад, mr_bird сказал:

Скажите, а если бы у него было написана противоположная вещь, ну например "Да здравствует война!", Вам бы это больше понравилось?

А если бы у него было написано "Спасибо нашей армии, освобождающей наших братьев от нацистов"?

[Pitterson]

11 часов назад, mr_bird сказал:

Скажите, а если бы у него было написана противоположная вещь, ну например "Да здравствует война!", Вам бы это больше понравилось?

Это тролль провокатор, не обращайте внимание. От "60 минут" крышу у любого сорвет.

[RC Driver]

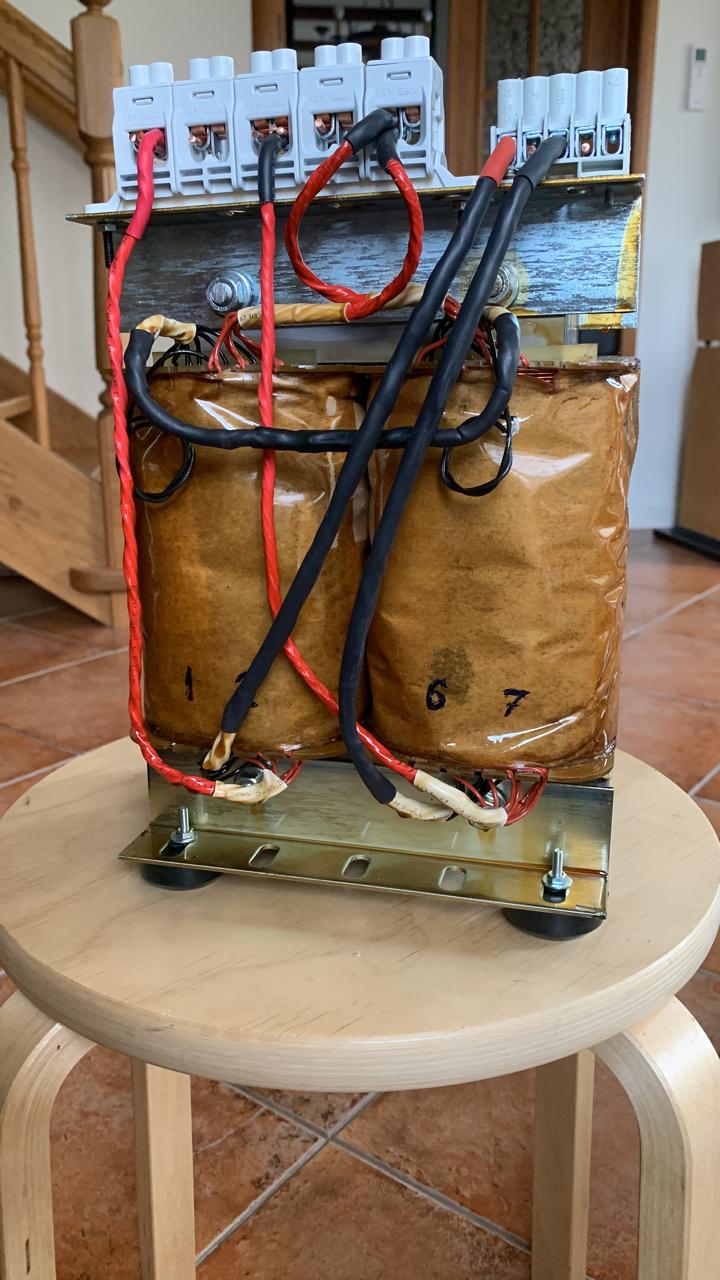

Получил трансформатор 5 кВт от Романа. Собрал. Не гудит совсем. Китайский IS показывает падение шумов минус 20% после транса.

[Дим Димыч]

Катушки выглядят конечно ужасно.

И хвосты плохо зачищены и плохо скручены.

Кривые руки.

[Yroxi]

3 часа назад, Дим Димыч сказал:

Катушки выглядят конечно ужасно.

И хвосты плохо зачищены и плохо скручены.

Кривые руки.

Мне Роман трансы для однотакта на 300В мотал, на М4. Приволок домой, померил индуктивность, у одного нормальная, у другого вообще никакая.... при коммутации слоев перепутал.  Пришлось опять, правда один, в Подольск переть...   Он мотает только ответственные изделия, попроще там какие то "дети" мотают.

[RC Driver]

Мне кажется, что вот в таком виде надо поставлять трансы. Это аналог, немецкий BLOCK TTMS 5000/230. Купить его сейчас не получится. Цена год назад была похожа.

[Дим Димыч]

Осталось у меня  изрядно большого железа Ш.

Ну не выбрасывать же его.

Перемерил всё, хватило на 3шт  РТ по 55 см*кв.

Габарит 2кВт.  Вес будет в районе  20...22кг 1шт.

  Короче изготовлю 3  классных РТ для аудиосистем с потребляемой мощность до 300...350 Вт.

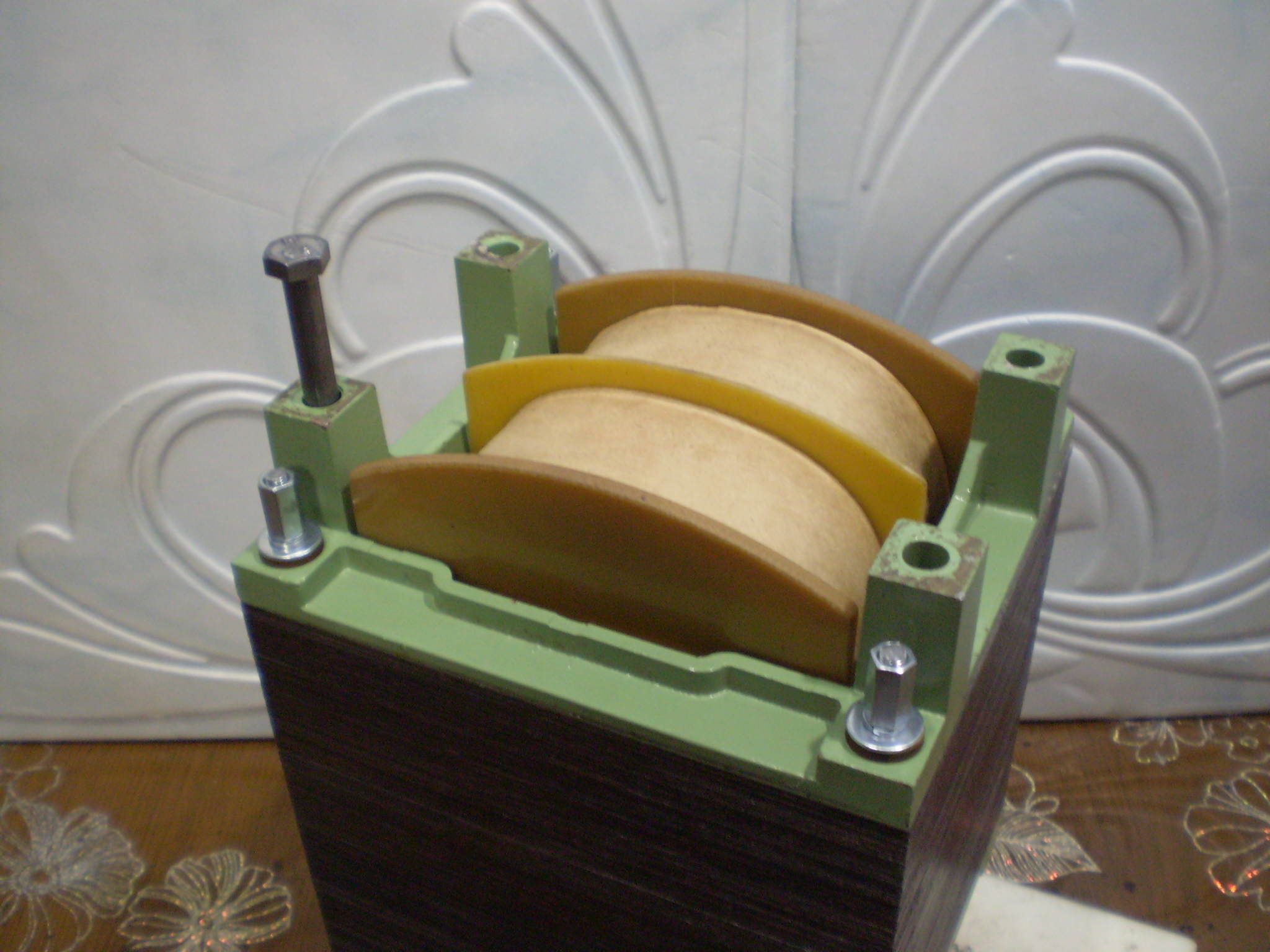

   3 дня собрав всю волю в кулак пилил каркасы.   Сделал!   На фото также наживуленный  общий вид будущих трансов.

Все выводы контакты будут сверху.

   У меня есть вопрос:   стоит ли во вторичке делать отводы для импортной аппаратуры с их питанием?

    Например для источников сигнала.

И сколько вольтаж сделать?    100В япан или лучше 120В штатовские.

Вроде как 100В аппаратуры не так уж и велик выбор.

Посоветуйте как пользователи  мне определиться.

     Возможно один себе оставлю, другие 2шт продам.

Неспеша сделаю, как смогу купить нужный  провод.  Сумма изрядная нужна.

[Дмитрий С]

1 час назад, Дим Димыч сказал:

И сколько вольтаж сделать?

Напрашивается сделать 110v+110v, чтоб можно и 220v сделать.

[Дим Димыч]

Так не симметрично. Нельзя так.

Планирую  115-55-0-55-115.

Мне подсказали что для япан 100В и штатов 120В универсально сделать 110В.

  Причина ещё в частоте сети.

 120В 50гц штатовская аппаратура переносит плохо.

[Дим Димыч]

Ещё добавлю свое железное мнение из практики.

Никакие переключатели в РТ не нужны!  Нет возможности и думу не думай...мозг должен быть свободным!

 Сеть-выход. Всё!

   Включил музыку и слушай!



[E320 Sportline]

46 minutes ago, Дим Димыч said:

Мне подсказали что для япан 100В и штатов 120В универсально сделать 110В.

  Причина ещё в частоте сети.

 120В 50гц штатовская аппаратура переносит плохо.

50Гц меньше 60Гц на 17%, на столько же и напряжение должно быть меньше, то есть 100 вольт, что не вынесут уже стабы... зато трансам будет, как дома.

[AleksandrB]

4 часа назад, Дим Димыч сказал:

Причина ещё в частоте сети.

 120В 50гц штатовская аппаратура переносит плохо

Для этого регенераторы давно придуманы. Я лет 5-6 назад собирал регенератор для питания вертушек частотой 60 Гц , была возможность переключения частоты и напряжения. Очень удобно. Мне кажется маломощные устройства лучше питать через подобные устройства. А как поступить с усилителями мощности ...



P.s. тема вроде про трансформаторы AltAudio, почему тут появились трансформаторы @Дим Димыч не совсем понятно... ?



[александр шумилов]

А это не тот Димыч который клятвенно завязал?)))

[Дим Димыч]

11 минут назад, александр шумилов сказал:

А это не тот Димыч который клятвенно завязал?)))

   Конечно завязал! И возврата не будет.

Около года уже не мотаю и ничуть не тянет.

Железо жалко, вот и решил его добить.

И полная свобода!!!

[Дим Димыч]

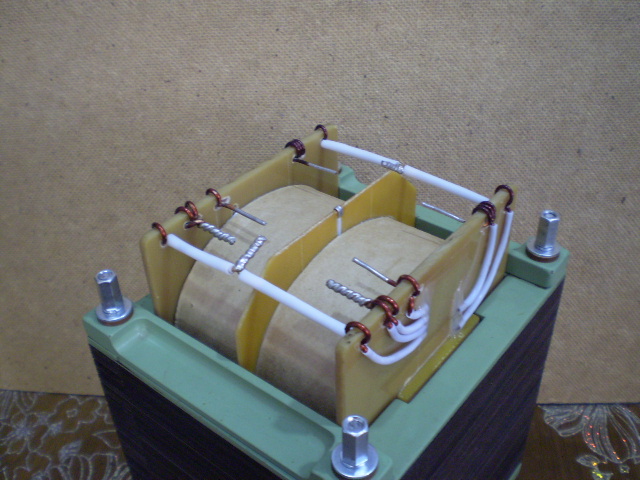

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.

   Общие параметры такие:

Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм.

Снимаемая = 940Вт, индукция 0,64 Тл.

Ток х.х  = 44мА   при напряжении 230В.

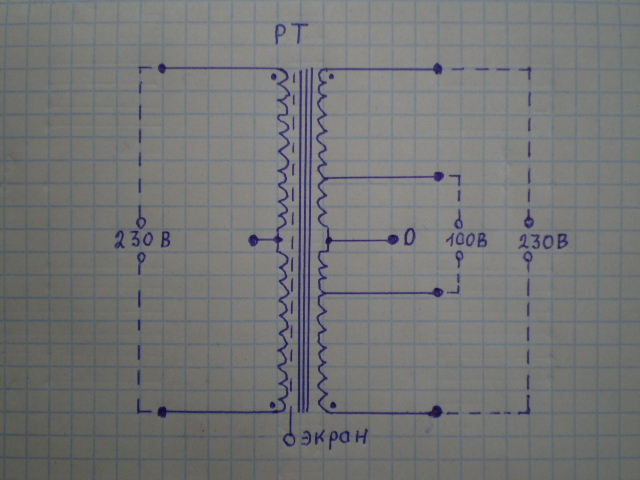

  Сделал и отводы на 100В ! (спасибо всем кто принял участие советом...)

Напряжения без нагрузки на вторичке  235В и 102В.

Сопротивление сетевой обмотки  1,07 Ом;   сопротивление вторичной также 1,07 Ом.

Между обмотками экран (медная лента).

   Ёмкость между обмотками 225пф.    Транс тихий.  Можно смело ставить в аудио стойку.

В общем РТ для системы с потребляемой мощность не более 300...350Вт.

Разводка транса в корпусе можно пайкой или винтовыми зажимами.

[Дим Димыч]

 Пожалуйста, ещё такой же!   Возможно последний из моих моточных для продажи.

[files]

Подскажите,где лучше ставить симфазный фильтр, на модем и роутер,до понижающего рт  или после?

[Kroul]

16 часов назад, files сказал:

Подскажите,где лучше ставить симфазный фильтр, на модем и роутер,до понижающего рт  или после?

После РТ синфазная помеха менее разбалансирова,  но в любом случае из-за его несовершенства и по другим причинам будет разбалансировка выхода и часть синфазной помехи после синфазного фильтра перейдёт в дифференциальную, которую надо будет подавить ещё дополнительно фильтром диф. помех.

[files]

26.08.2020 в 08:21, rsergio сказал:

фильтр

И как вам в итоге, этот фильтр?

[rsergio]

17 часов назад, files сказал:

И как вам в итоге, этот фильтр?

Стоит до РТ. Давно проводил тесты и уже точно не помню как оно там по звуку, но ничего плохого не обнаружил. Надо будет найти силы и послушать как оно сейчас, но честно лень немного...

[files]

14 минут назад, rsergio сказал:

до

Ага,пасибо, лучше до РТ или после, проводили тест?

[Kroul]

11 часов назад, files сказал:

Ага,пасибо, лучше до РТ или после, проводили тест?

Синфазный фильтр ставят только после симметрирующего трансформатора, это известный факт и не надо тратить время на всякие тесты PS А цена тому фильтру рублей 250-300, ну максимум 1000, но никак не 235$. А ток подходящий, да, как раз для токарного станка)).

[files]

14 часов назад, Kroul сказал:

,

Конеш, максимум 1000,а ток, нормальный.
