Moderators Staudio Posted November 24, 2022 Moderators Share Posted November 24, 2022 Давно не писал о своих проектах. Решил после рупорных экспериментов попробовать новые варианты ОЯ. Тем более, что с новыми компрессионниками FaitalPro HF108 все заиграло по-новому. Идея примерно такая: ВЧ - FaitalPro HF108 СЧ - суправоксы 165 GMF и 285 GMF НЧ - 15-ки от EVM, дины закреплены друг к другу за магниты. СЧ-ВЧ в пассиве, НЧ традиционно в активе на Хайпексах Fusionamp FA252. Пока только собрал макет, в ближайшее время планирую фильтры подогнать по факту. 2 Link to comment Share on other sites More sharing options...
Andrey Molochnik Posted November 24, 2022 Share Posted November 24, 2022 https://www.qualioaudio.com/ многие идут этим путём , тот же Лукаш ( Лампизатор ) https://www.monoandstereo.com/2022/11/lampizator-p32deluxe-speakers.html 1 1 Link to comment Share on other sites More sharing options...
Andrey Molochnik Posted November 24, 2022 Share Posted November 24, 2022 1 Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 24, 2022 Author Moderators Share Posted November 24, 2022 16 минут назад, Andrey Molochnik сказал: https://www.qualioaudio.com/ многие идут этим путём , тот же Лукаш ( Лампизатор ) https://www.monoandstereo.com/2022/11/lampizator-p32deluxe-speakers.html Я помню, у тебя очень интересно звучали АС в открытом оформлении. Пытаюсь сделать не менее интересно в компактном корпусе и с моим взглядом на звучание)) 1 Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 25, 2022 Author Moderators Share Posted November 25, 2022 15 часов назад, Staudio сказал: Я помню, у тебя очень интересно звучали АС в открытом оформлении. Пытаюсь сделать не менее интересно в компактном корпусе и с моим взглядом на звучание)) Лампизатор - смешной) Нашел повод не паритсья и продавать макеты)) The look factor is secondary - we don't want you to pay 80% for the looks of the "furniture". That's why , despite being the giant killers - our speakers cost so little. 1 Link to comment Share on other sites More sharing options...
zorby Posted November 25, 2022 Share Posted November 25, 2022 17 часов назад, Andrey Molochnik сказал: Лукаш ( .на Буншу =нашего/ Лебедева/ похож 2 1 Link to comment Share on other sites More sharing options...
Andrey Molochnik Posted November 25, 2022 Share Posted November 25, 2022 2 часа назад, Staudio сказал: Лампизатор - смешной) Нашел повод не паритсья и продавать макеты)) The look factor is secondary - we don't want you to pay 80% for the looks of the "furniture". That's why , despite being the giant killers - our speakers cost so little. ну так он и не много денег хотел ха это ).... в отличии от ЦАП о строения . Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 25, 2022 Author Moderators Share Posted November 25, 2022 3 минуты назад, Andrey Molochnik сказал: ну так он и не много денег хотел ха это ).... в отличии от ЦАП о строения . То, что на сайте увидел, у него скорее не ОЯ, а ПАС на НЧ. У меня будет ОЯ. Link to comment Share on other sites More sharing options...
Andrey Molochnik Posted November 25, 2022 Share Posted November 25, 2022 Только что, Staudio сказал: То, что на сайте увидел, у него скорее не ОЯ, а ПАС на НЧ. У меня будет ОЯ. у него нет полноценной задней стенки на бас секции . Посмотри , фоток полно данной модели в интернете . Даже сайт у него был на эту тему отдельный Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 25, 2022 Author Moderators Share Posted November 25, 2022 Только что, Andrey Molochnik сказал: у него нет полноценной задней стенки на бас секции . Посмотри , фоток полно данной модели в интернете . Даже сайт у него был на эту тему отдельный Ну, малость подгружает воздухом. Я тоже планирую сделать сзади открытую площадь немного меньше суммарной площади 15-к, чтобы чуть приподнять добротность. Link to comment Share on other sites More sharing options...
Случайный гость Posted November 25, 2022 Share Posted November 25, 2022 23 часа назад, Staudio сказал: Давно не писал о своих проектах. Решил после рупорных экспериментов попробовать новые варианты ОЯ. Тем более, что с новыми компрессионниками FaitalPro HF108 все заиграло по-новому. Идея примерно такая: ВЧ - FaitalPro HF108 СЧ - суправоксы 165 GMF и 285 GMF НЧ - 15-ки от EVM, дины закреплены друг к другу за магниты. СЧ-ВЧ в пассиве, НЧ традиционно в активе на Хайпексах Fusionamp FA252. Пока только собрал макет, в ближайшее время планирую фильтры подогнать по факту. Если только макет,то сч динамики точно бы поменял местами. Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 25, 2022 Author Moderators Share Posted November 25, 2022 36 минут назад, Случайный гость сказал: Если только макет,то сч динамики точно бы поменял местами. Обоснуйте? Link to comment Share on other sites More sharing options...
Случайный гость Posted November 25, 2022 Share Posted November 25, 2022 Для себе самого.Даже пробовать не буду обосновывать.Просто повторю. На макете лично я сразу бы размещал сч динамики наоборот! Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 25, 2022 Author Moderators Share Posted November 25, 2022 4 минуты назад, Случайный гость сказал: Для себе самого.Даже пробовать не буду обосновывать.Просто повторю. На макете лично я сразу бы размещал сч динамики наоборот! А я исходя из диаграммы направленности. Конечно, ее спрогнозировать и просчитать сложновато, но так должно быть получше. Изначально планировал большой сверху... но спросил у супруги, показав два варианта... и она независимо выбрала этот же)) Да и вообще, откровенно говоря, тут требуется дополнительная работа с передней панелью, чтобы вышло интереснее по дизайну. Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 25, 2022 Author Moderators Share Posted November 25, 2022 Еще такой вариант рассматриваю, но тут электрически симуляция пока не нравится: Link to comment Share on other sites More sharing options...
Случайный гость Posted November 25, 2022 Share Posted November 25, 2022 1 час назад, Staudio сказал: А я исходя из диаграммы направленности. Конечно, ее спрогнозировать и просчитать сложновато, но так должно быть получше. Изначально планировал большой сверху... но спросил у супруги, показав два варианта... и она независимо выбрала этот же)) Да и вообще, откровенно говоря, тут требуется дополнительная работа с передней панелью, чтобы вышло интереснее по дизайну. Диаграмма направленности рассчитана на онлайн калькуляторе? Или Вы уже по обоим вариантам стрельнули микрофоном ? Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 25, 2022 Author Moderators Share Posted November 25, 2022 19 минут назад, Случайный гость сказал: Диаграмма направленности рассчитана на онлайн калькуляторе? Или Вы уже по обоим вариантам стрельнули микрофоном ? Акустические центры динов диктуют свои условия, фильтры дополнительно усложняют ситуацию. Микрофоном столько точек измерить сложно, тем более измерять их каждый раз при перенастройке. Попробую на слух выловить облако, исходя из АЧХ в точке прослушивания. Ну, еще ряд точек "свистану" если будут сомнения. 1 1 Link to comment Share on other sites More sharing options...

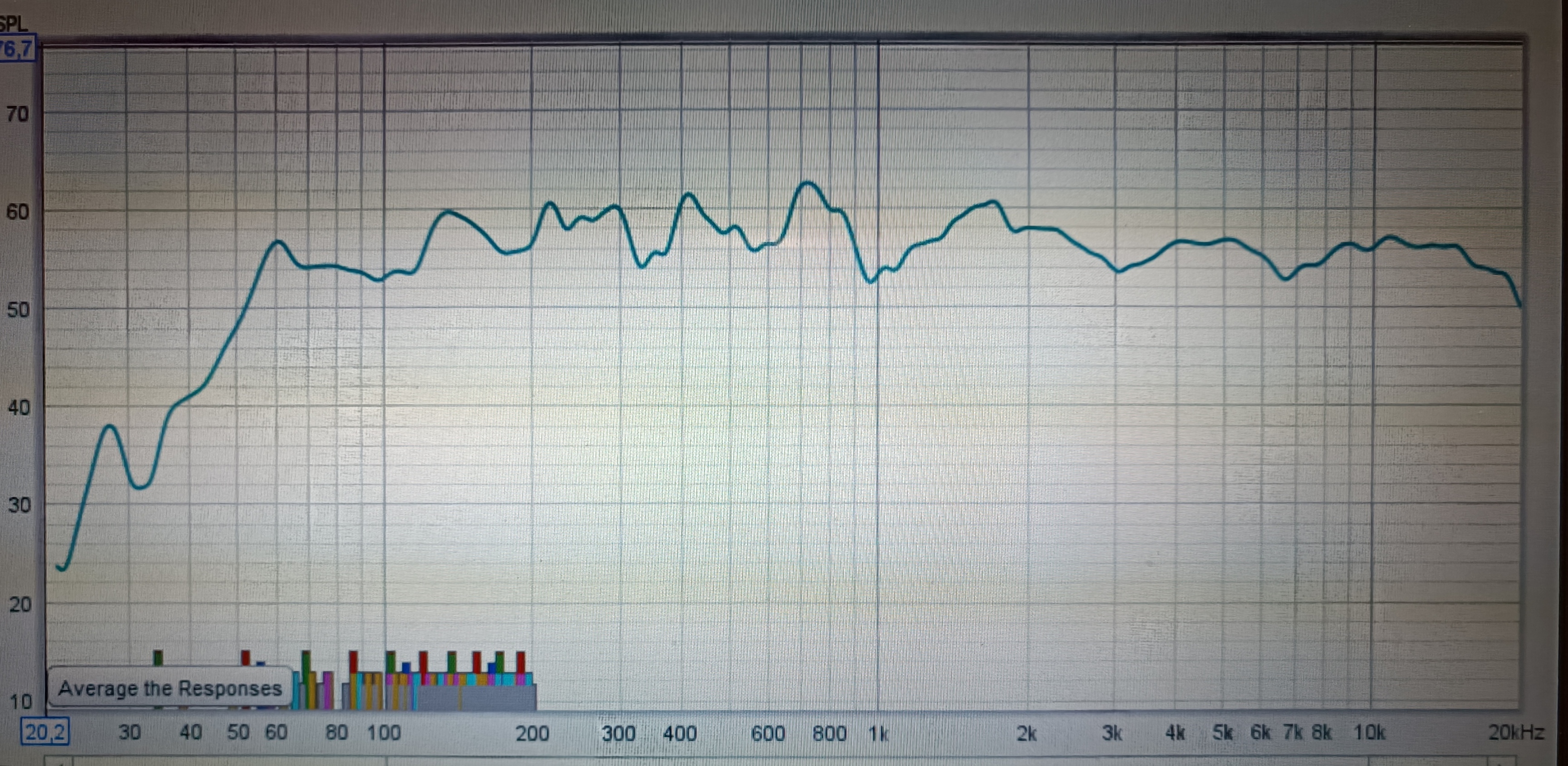

Moderators Staudio Posted November 25, 2022 Author Moderators Share Posted November 25, 2022 Ну, и первые измерения с 1 м. Усь на СЧ-ВЧ пентод без ООС, 15-ки на Хайпексах в Д-классе. Зеленая без 15-к - только СЧ-ВЧ, красная - с 15-ками. Пока только в первом приближении. Дины 165-е Суправоксы, а также эта пара 15-к (а в каждой АС пара стоит) новые и негретые. Поэтому пока просто гоняю их. 1 Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 27, 2022 Author Moderators Share Posted November 27, 2022 Сейчас дины прогрелись и стал более точно подгонять на слух... Теперь уже после разминки поставил хайпасс на 15-ки (15 Гц с добротностью 0,7), добавил еще второй порядок на 150 Гц - чтобы басовики не лезли наверх. Общий уровень выставил поточнее... Пацаны! 15-ки в ОЯ - это просто песня! Ну прямо то, что нужно! Бочки-барабаны - вот они, живые! И это я еще не делал запланированное дополнительное сабовое звено а-ля ДБА, которое, как минимум снизит общий ход динов и, соотвеьственно, бас станет еще точнее. Link to comment Share on other sites More sharing options...
Flaesh Posted November 27, 2022 Share Posted November 27, 2022 2 часа назад, Staudio сказал: поставил хайпасс на 15-ки (15 Гц с добротностью 0,7) А зачем? Много фонограмм с 10 Гц и слушаете их громко?)) Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 27, 2022 Author Moderators Share Posted November 27, 2022 3 минуты назад, Flaesh сказал: А зачем? Много фонограмм с 10 Гц и слушаете их громко?)) Ну, он по факту раньше начинает валить, 15 - это уже -6. Перевернутая парабола с вершиной около 30 Гц. Ну, это в динамичных моментах на большой громкости помогает не стучать катушке) Конечно, я на таких уровнях не слушаю, но поскольку сейчас настройка, нужно знать пределы и настроить заранее. Link to comment Share on other sites More sharing options...
Flaesh Posted November 27, 2022 Share Posted November 27, 2022 17 минут назад, Staudio сказал: нужно знать пределы ЕВМ 15шки-то какие, обычные или под ОЯ взяли высокодобротные? Теоретические пределы вычисляются вполне тривиально из ТС и доступного напряжения, практически ход ограничится подвесом. По крайней мере я не слышал стука катушки. Компрессия на инфре есть, при удручающих соседей уровнях; но в большинстве фонограмм нет заметной инфры и даже 30 обычно сильно меньше 0 дБ. В ОЯ кпд меньше и "практический кпд" в комнате не очень тривиально вычисляется, но вполне тривиально измеряется. 1 Link to comment Share on other sites More sharing options...
Moderators Staudio Posted November 27, 2022 Author Moderators Share Posted November 27, 2022 19 минут назад, Flaesh сказал: ЕВМ 15шки-то какие, обычные или под ОЯ взяли высокодобротные? Теоретические пределы вычисляются вполне тривиально из ТС и доступного напряжения, практически ход ограничится подвесом. По крайней мере я не слышал стука катушки. Компрессия на инфре есть, при удручающих соседей уровнях; но в большинстве фонограмм нет заметной инфры и даже 30 обычно сильно меньше 0 дБ. В ОЯ кпд меньше и "практический кпд" в комнате не очень тривиально вычисляется, но вполне тривиально измеряется. Да, высокодобротные, конечно. Зависит от конструкции. Сейчас у меня ход побольше съедается, но звук нравится больше. На правильной Увертюре 1812 - уже стучит)) И чтобы закрыть вопрос в планах еще 4 15-ки. Link to comment Share on other sites More sharing options...
Flaesh Posted November 27, 2022 Share Posted November 27, 2022 8 минут назад, Staudio сказал: На правильной Увертюре 1812 - уже стучит)) Ужас)). А чем куда стучит? Номинальный Хмакс A152C18 5 мм, ну формер торчит сколько-то, магнит около дюйма толщиной - далеко еще до заднего фланца. ТС в оформлении не мерили? И "практический кпд": 2.8 В свип и микрофон в мп. А есть файл правильной Увертюры 1812? Link to comment Share on other sites More sharing options...

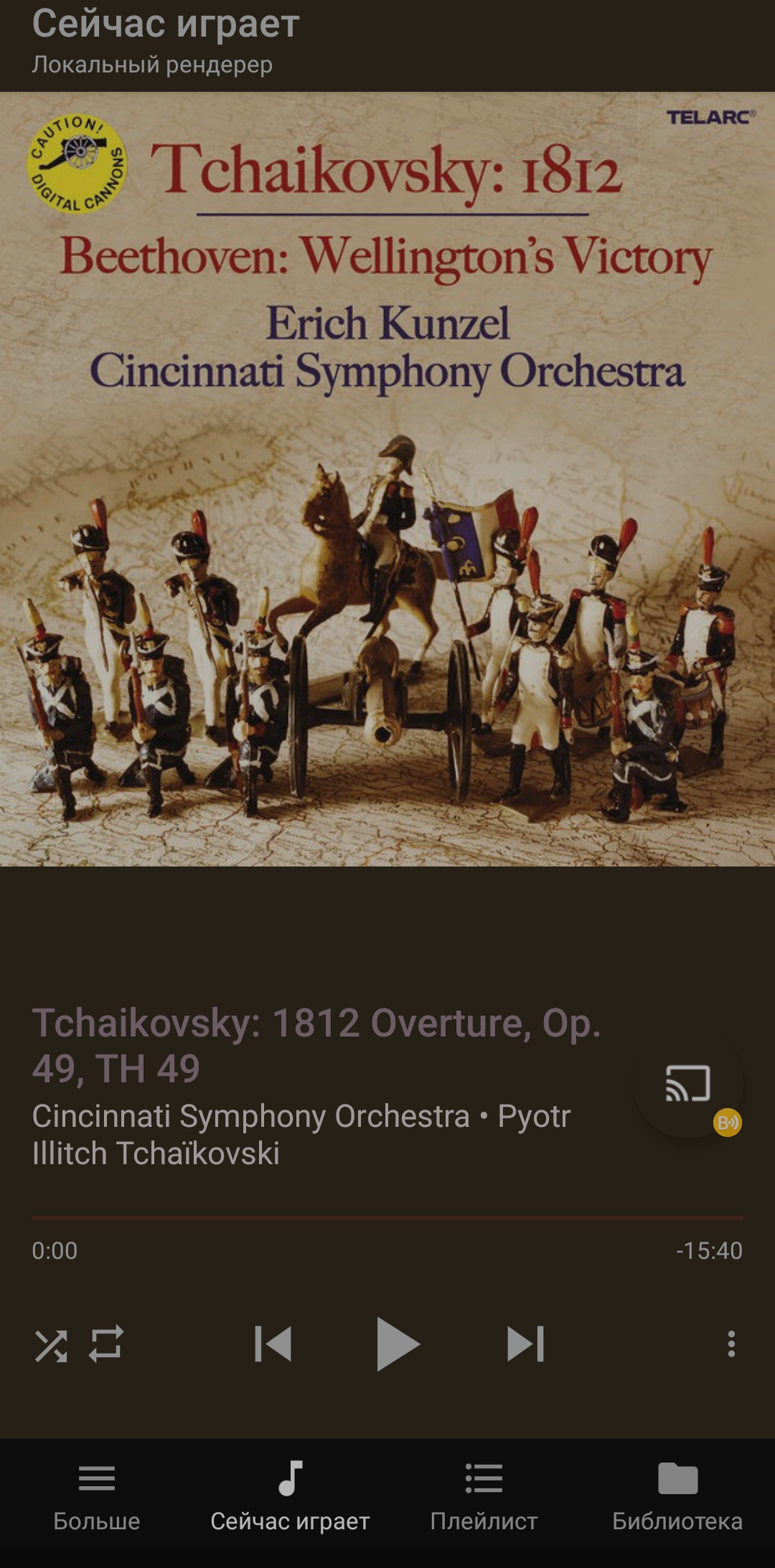

Moderators Staudio Posted November 27, 2022 Author Moderators Share Posted November 27, 2022 17 минут назад, Flaesh сказал: Ужас)). А чем куда стучит? Номинальный Хмакс A152C18 5 мм, ну формер торчит сколько-то, магнит около дюйма толщиной - далеко еще до заднего фланца. ТС в оформлении не мерили? И "практический кпд": 2.8 В свип и микрофон в мп. А есть файл правильной Увертюры 1812? Вот эта. Link to comment Share on other sites More sharing options...
