[Михаил К.]

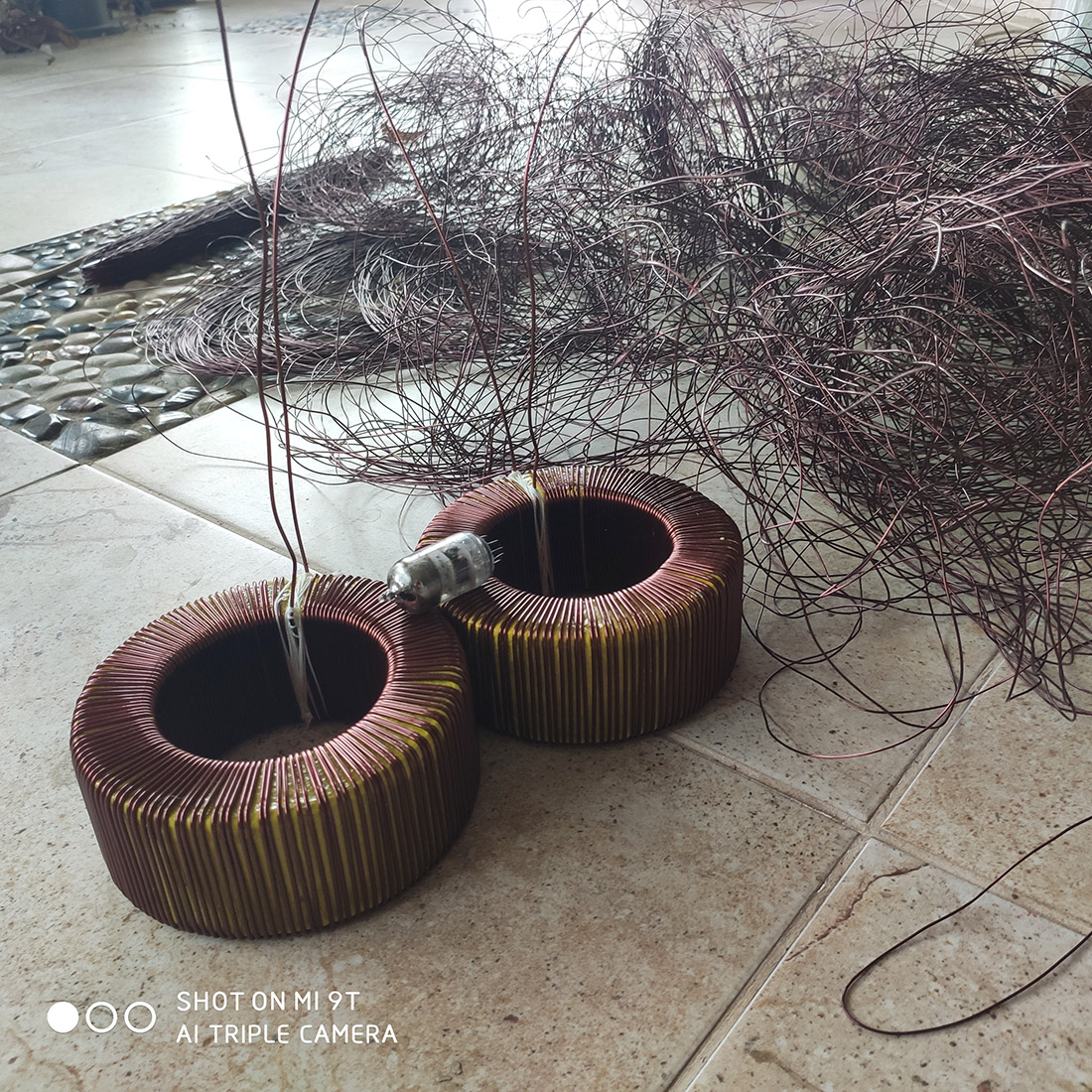

6 минут назад, Staudio сказал:

Красота! Впечатляет! Под какие лампы проект?

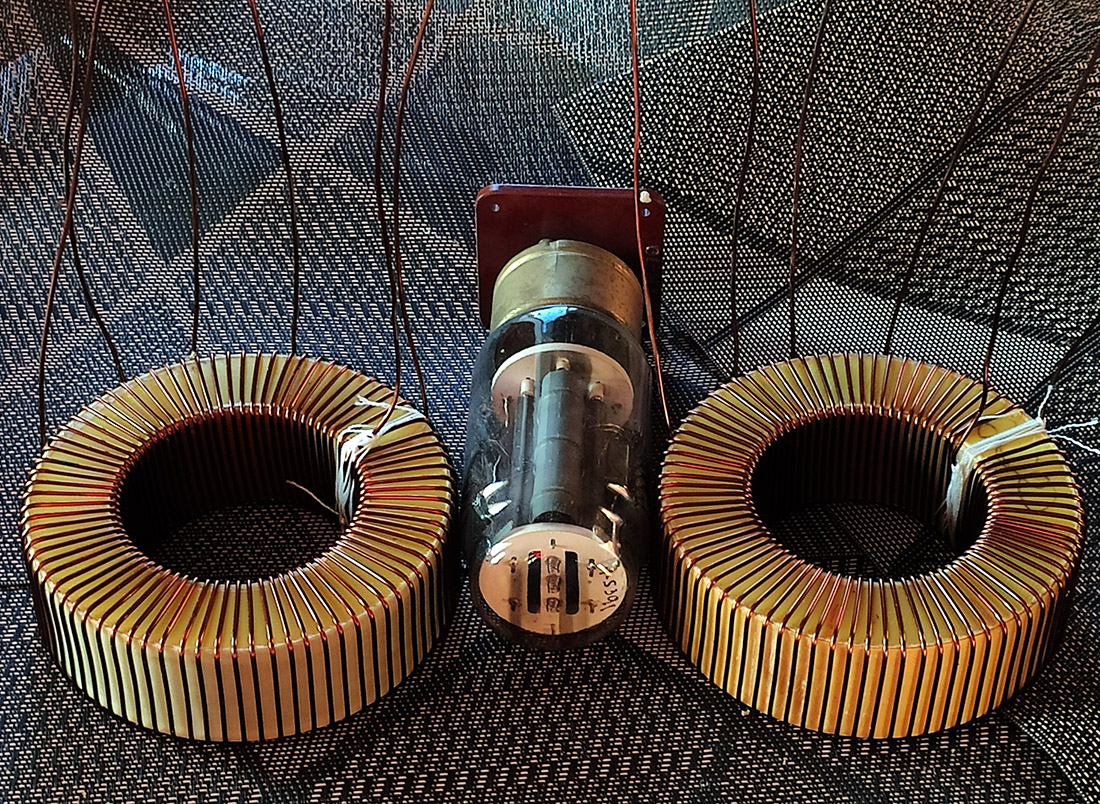

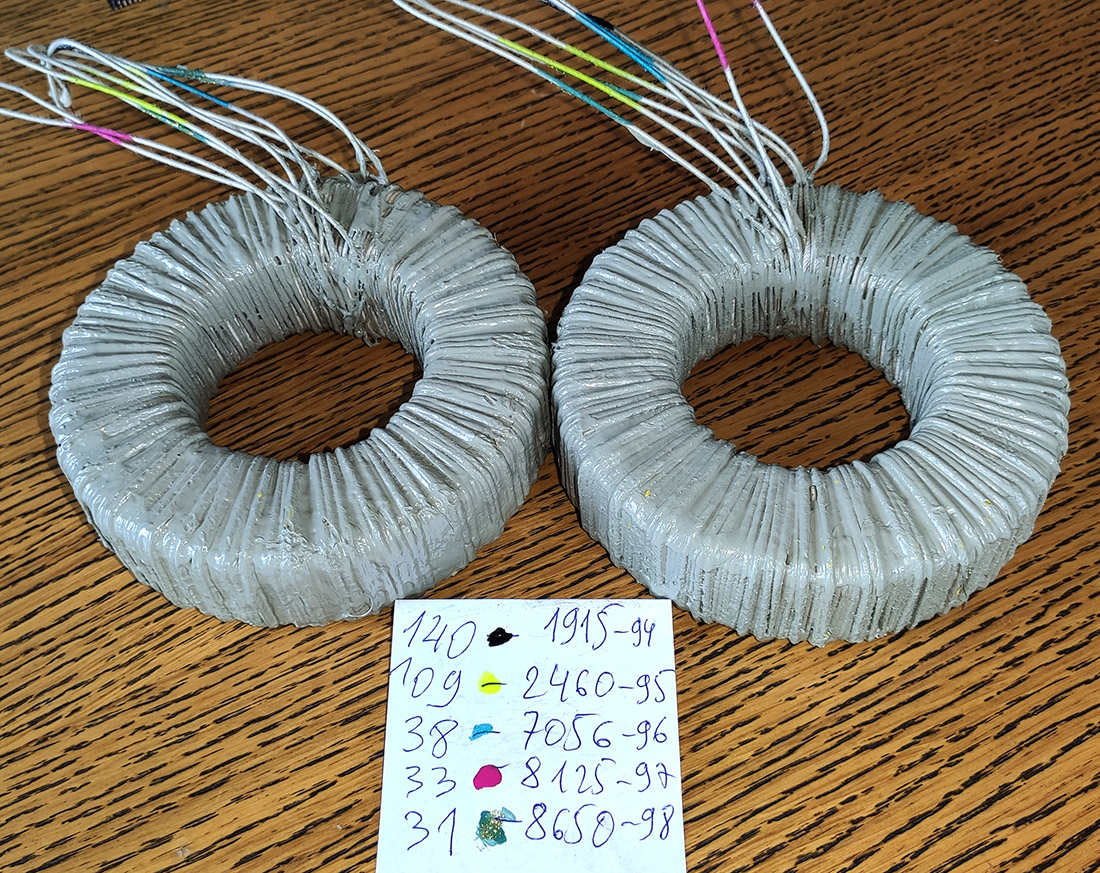

Пентод КТ150 в пентодном включении.

Между всеми слоями прокладки для уменьшения емкостей.

Крышки и болты из нержи.

[Staudio]

4 минуты назад, Михаил К. сказал:

Пентод КТ150 в пентодном включении.

Между всеми слоями прокладки для уменьшения емкостей.

Неожиданно. Обратная связь какая? Катодную обмотку предусмотрел?

[Михаил К.]

4 минуты назад, Staudio сказал:

Неожиданно. Обратная связь какая? Катодную обмотку предусмотрел?

Нет, но тут решаю не я. Попросили-намотал.

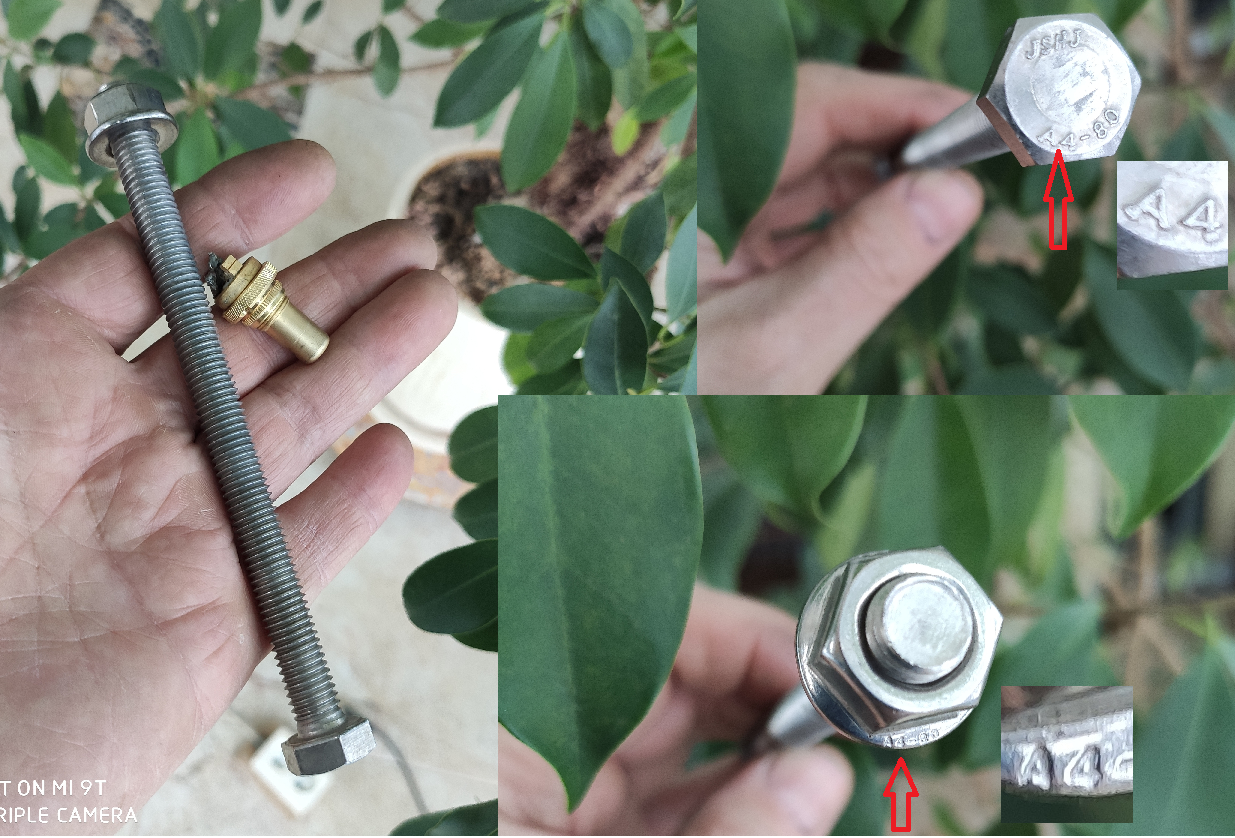

Болты, кстати крутые - нержа не простая, а А4 с молибденом.

Пишут : Материал абсолютно не подвержен намагничиванию, способен неограниченный период времени противостоять морской воде, промышленным химикатам, а также не поддается серной кислоте, жирным кислотам, бромидам даже под воздействием высоких температур.

Во

[Михаил К.]

Входные трансформаторы на нано 5БДСР, 60х40х15 мм, сечение 1.5 квадрата, 1000 витков первичка, 1000 витков вторичка.

Пэлшо 0.3 мм.

Индуктивность 30 Гн, активные обмоток 12 с копейками и наружной 14 Ом.

На амплитуде 3 вольта и частоте 3 Гц работает нормально.

Значит на частоте 30 Гц по индукции будет нормально работать до 30 Вольт.

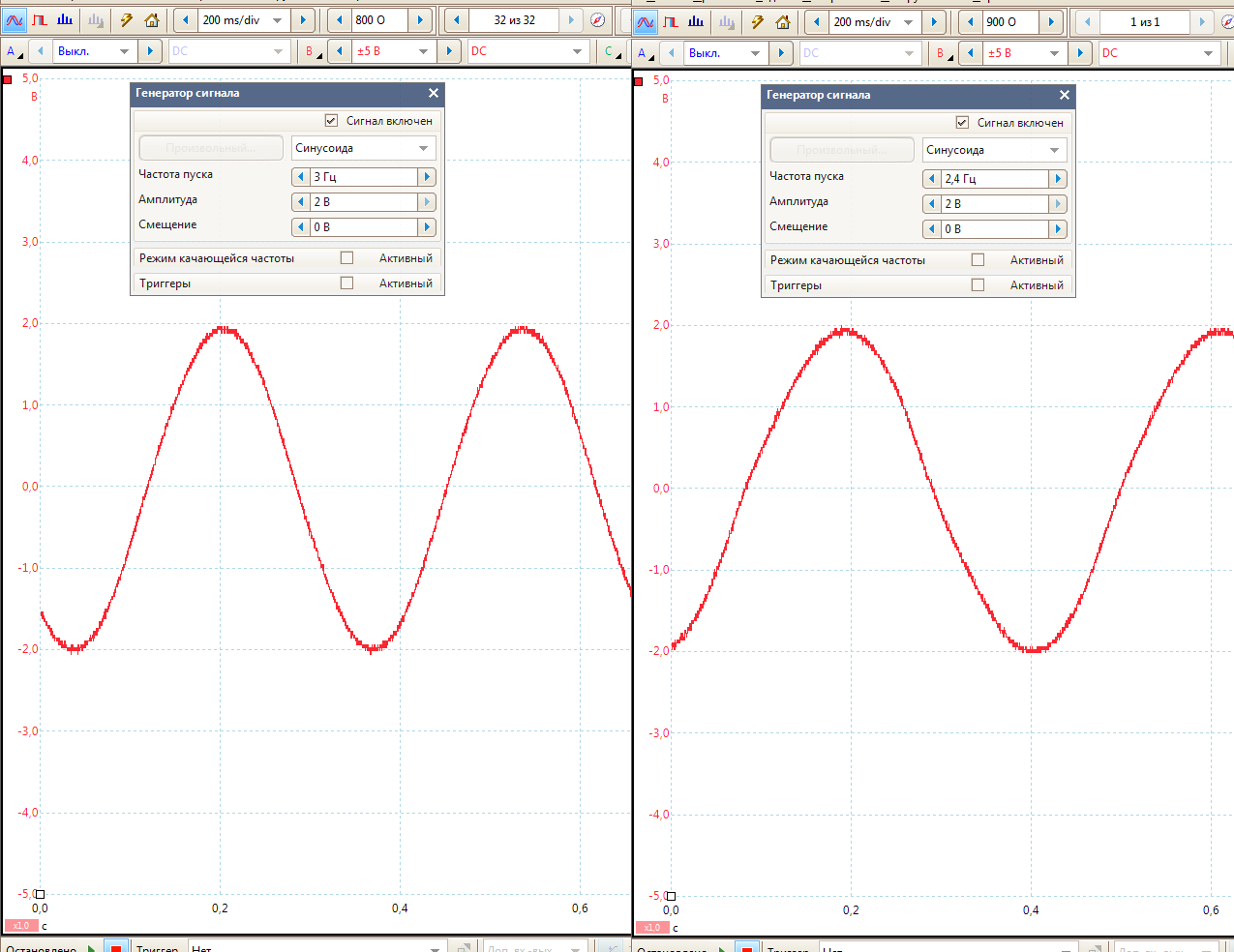

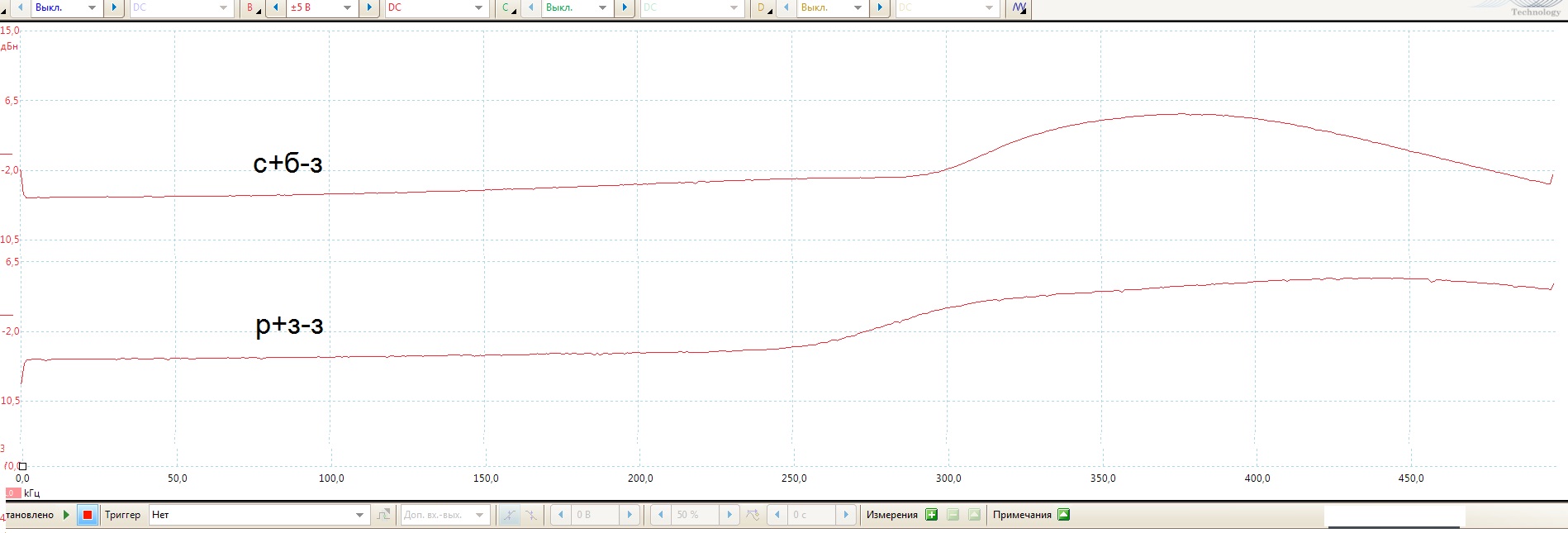

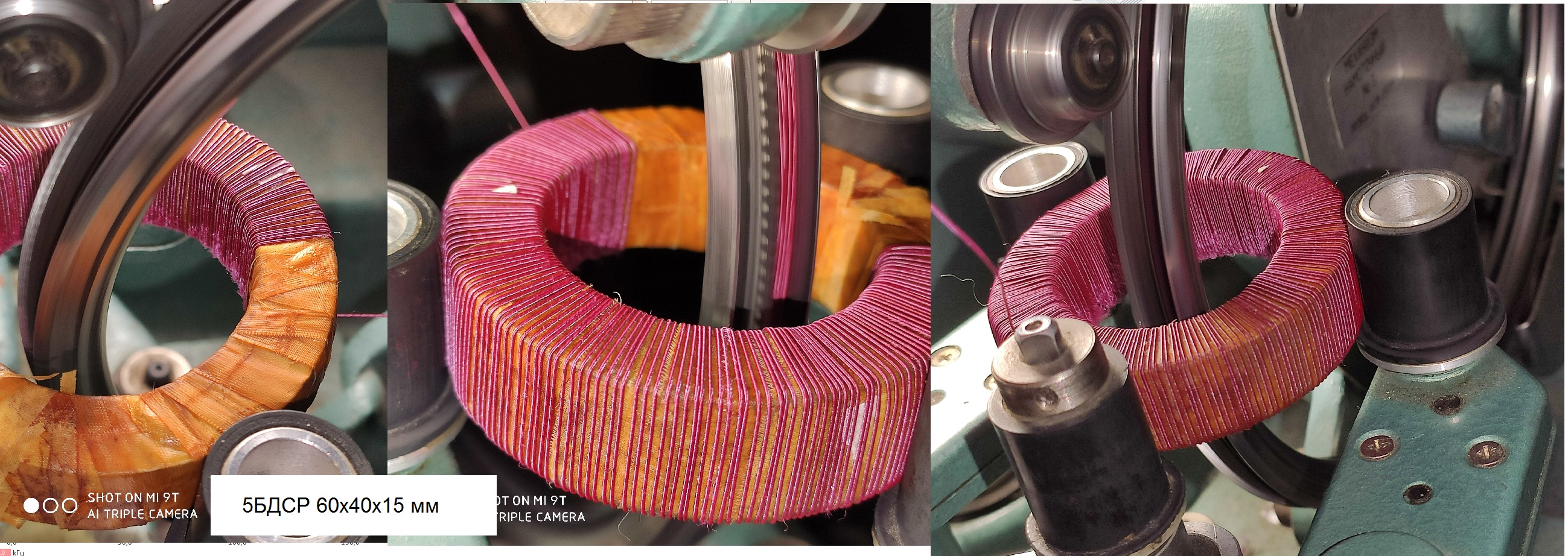

На фото- этапы намотки, синус амплитудой 2 Вольта на частотах 3 Гц и 2.4 Гц и АЧХ до 500 килоГерц с генератора с выходным 50 Ом с двумя лучшими вариантами коммутаций из восьми возможных..

Завтра придумаю к ним экран из пермаллоя.

[александр шумилов]

5 часов назад, Михаил К. сказал:

Входные трансформаторы 1000 витков первичка, 1000 витков вторичка.

 Не могу представить где такой применяется...

[Михаил К.]

8 часов назад, александр шумилов сказал:

 Не могу представить где такой применяется...

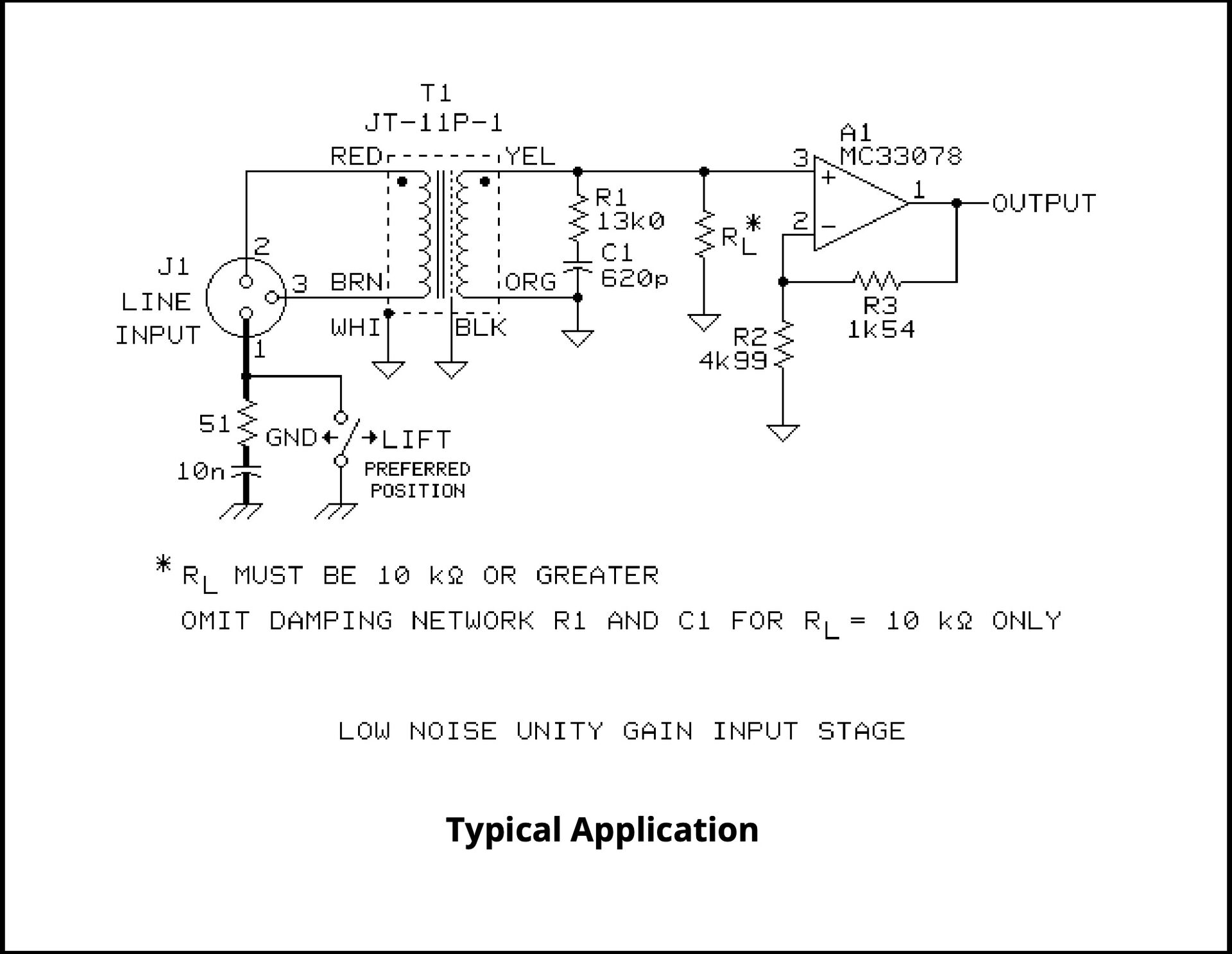

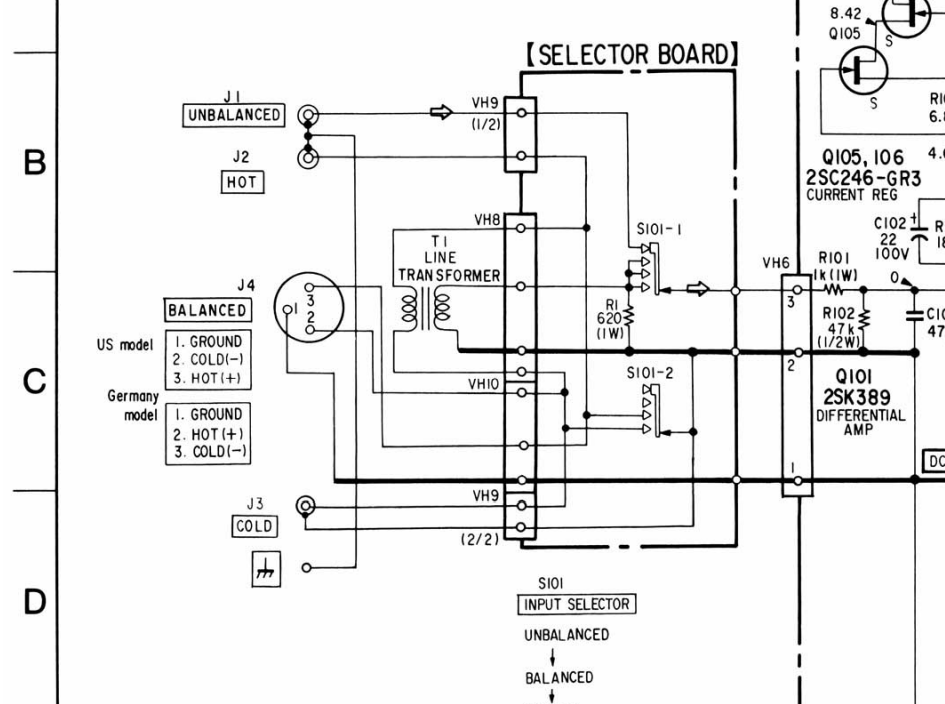

[Михаил К.]

[александр шумилов]

Понятно, в массы не пойдёт, сугубо индивидуальное применение(

[Леха Д]

4 часа назад, александр шумилов сказал:

Понятно, в массы не пойдёт, сугубо индивидуальное применение(

В массы много чего не пойдет это не значит

что нельзя применять в своей системе для

улучшения качества  звучания.

[ZUEVV]

6 часов назад, Леха Д сказал:

В массы много чего не пойдет это не значит

что нельзя применять в своей системе для

улучшения качества  звучания.

У себя применяешь?

[Михаил К.]

Тем часом отработал технологию изготовления корпусов -экранчиков из пермаллоя 79НМ.

Сначала вырезается лента и два диска, на точку сваривается цилиндр нужного размера, потом в него внутрь привариваются вертикальные полоски, загибаются под прямым углом и на них (после размещения внутри транса) приделываются два диска-крышки сверху и снизу.

Можно делать сколько угодно слоев и какие угодно матрешки типа пермаллой-медь-пермаллой-медь и т.д.



[александр шумилов]

Золотые руки у тебя, Михаил! Когда топчиком порадуешь, а то фсё какие-то проходные МС эксперименты....

[Михаил К.]

50 минут назад, александр шумилов сказал:

а то фсё какие-то проходные МС эксперименты....

Спасибо на добром слове...

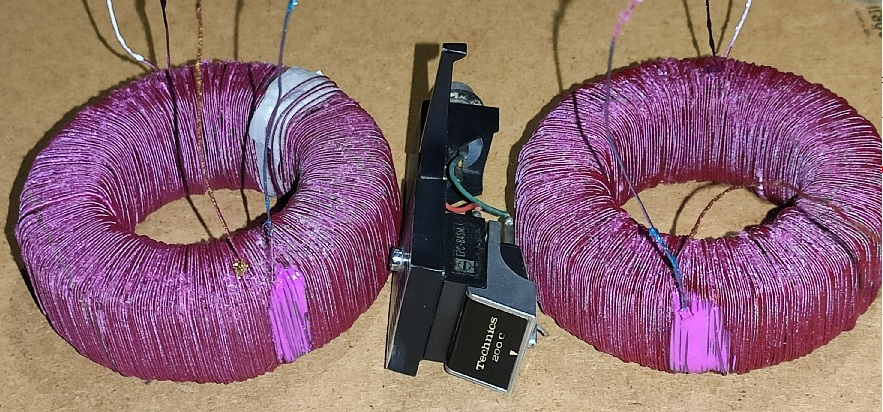

Под какую голову считаем трансформатор ?

[александр шумилов]

6 часов назад, Михаил К. сказал:

Спасибо на добром слове...

Под какую голову считаем трансформатор ?

Только под лучшие Аиртайд, Лира, Ортофон, короче под все, от одного до десяти Ом.

[Михаил К.]

12.03.2026 в 13:02, Михаил К. сказал:

Можно делать сколько угодно слоев и какие угодно матрешки типа пермаллой-медь-пермаллой-медь и т.д.

Поместил туда эти входные трансы и все - еще внутрь второго пермаллоевого стакана.

Между ними через прокладки расстояние примерно миллиметр.

Вывод от внутреннего контура для заземления вывел.

Сегодня уедут на испытания.



[Михаил К.]

Понижающий аттенюатор для акустических фильтров. Ставится перед фильтром в полосе, где динамики имеют больше отдачу, L-pad соответственно убирается и весь сигнал выходящий с усилителя идет в дело, а не мимо динамика на нагрев резисторов.

Плюсом получаем лучший контроль динамика усилителем.

При этом сам фильтр остается тем же и его порядок и частота среза не меняются, ведь автотранс стоит до него.

Магнитопровод нанокристаллический 5БДСР, индуктивность 30 Гн, активное 1.4 Ома.

Отводы минус 8, 9, 10, 11, 12, 13, 14 дБ.

Хотя можно сделать любые другие.

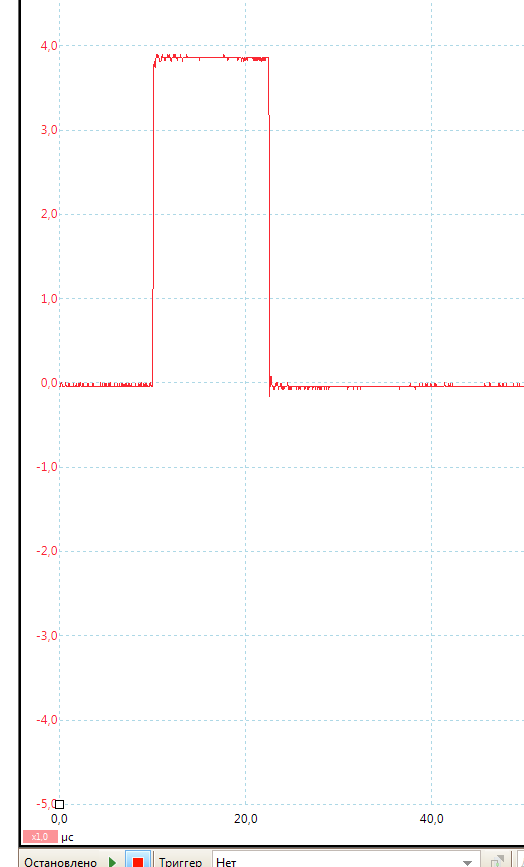

На фото -общий вид агрегата, АЧХ 0-200 Кгц без нагрузки (дальше тоже ровно), меандр 5 Кгц без нагрузки.

Схема применения моточного на примере сч и вч полос ас Odeon 26. Циферками подписано сколько процентов доходит до динамиков из приходящего с усилителя.



[Victor Lobtsov]

Михаил, какая постоянка на входе допустима? С ламповым усилителем понятно, там транс есть, а на транзисторных и 20-50, а то и 100 мВ нередко бывает.

[александр шумилов]

0.1в такому бублику как слону дробина...

[Михаил К.]

2 часа назад, Victor Lobtsov сказал:

Михаил, какая постоянка на входе допустима? С ламповым усилителем понятно, там транс есть, а на транзисторных и 20-50, а то и 100 мВ нередко бывает.

У этого по току миллиампер 10-15 максимум. На 20 мА индукция будет 1.2 Тл, это предел.

Если работать с постоянкой, то надо резать и делать воздушный зазор, но тогда индуктивность падает.

Я заметил без измерений на слух, что 4-дюймовые по мембранам драйверы через такой автотранс работают выше по частоте, чем через классические резисторные делители.

И это логично, если подумать...

Ведь чем выше частота, тем больше ускорение мембраны.

Значит динамику нужен мощный импульс тока и тут мы имеем ток даже больший, чем может дать усилитель, а с резисторами наоборот - на них и вязнет бОльшая часть мощности сигнала.





[Михаил К.]

27 минут назад, александр шумилов сказал:

0.1в такому бублику как слону дробина...

Тоже неясно как конкретный усилитель будет реагировать. Он же типа тут замыкается на постоянном напряжении на выходе.

Если последовательно с первичкой поставить резистор допустим 4 Ома ?

На переменном полезном сигнале его считай нет-

импеданс 30 Гн на частоте 25 Гц (ниже навряд ли что то есть ) в районе 4700 Ом, т.е. весь сигнал идет на транс.

На постоянке (напряжение)- вся постоянка падает на резисторе+ активном первички.

[Михаил К.]

100 мВ с усилителя, это же постоянный ток 25 мА на 4-омном нч динамике.

Он же сгорит рано или поздно...

Ну или перегреется...

[Victor Lobtsov]

В Парагоне фильтр после L аттенюатора, но перед ним все таки конденсатор стоит, хотя, скорее это такая конфигурация фильтра.



[Михаил К.]

1 час назад, Victor Lobtsov сказал:

В Парагоне фильтр после L аттенюатора, но перед ним все таки конденсатор стоит, хотя, скорее это такая конфигурация фильтра.

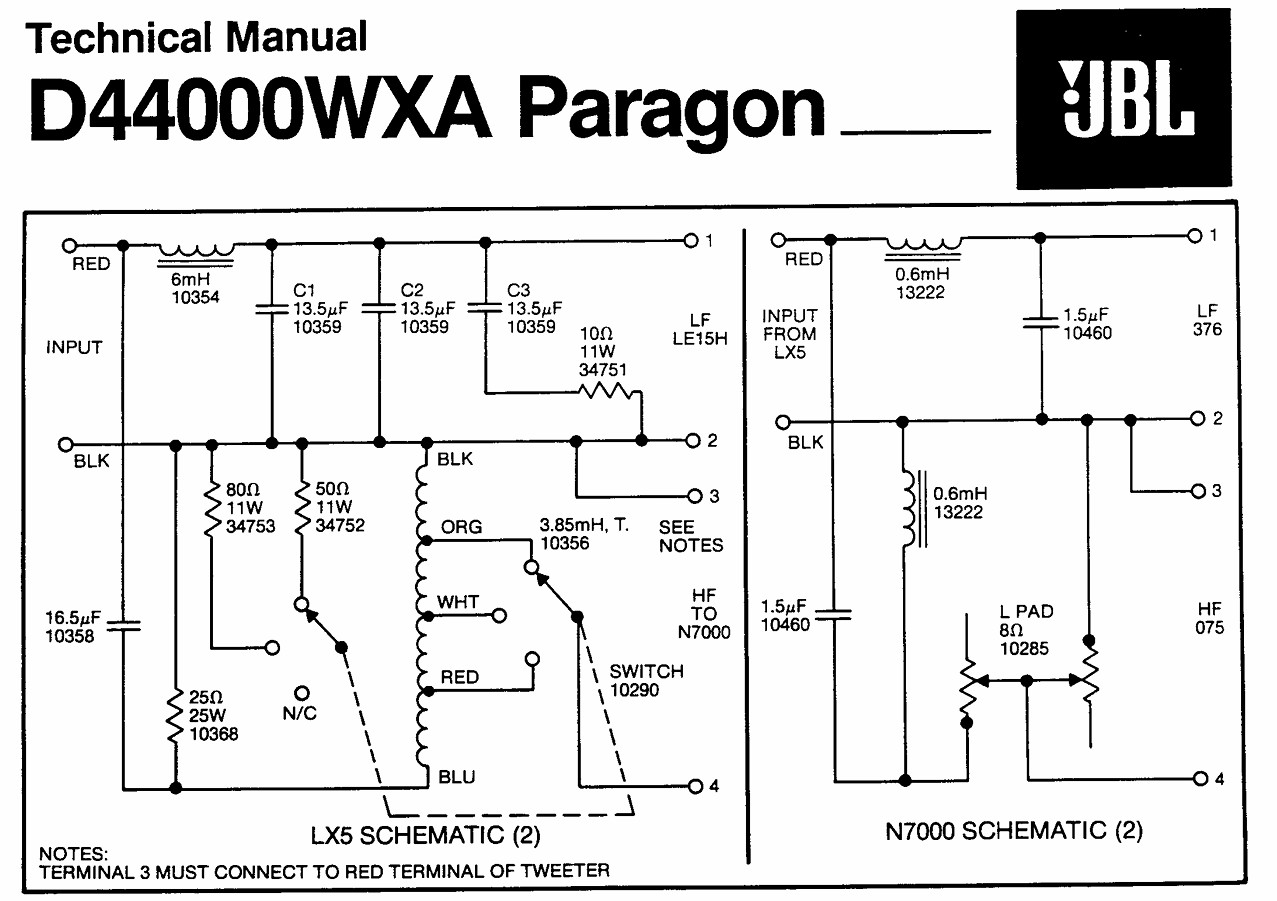

Нет, он, судя по этой схеме, находится между фильтрами.

Сначала общий фильтр ВЧ 1-го порядка на две полосы сч и вч- последовательный конденсатор 16 мкф, , отрезает низ в районе 500-600 Гц, потом уже после него дроссель работающий только на частотах выше с огородом из параллельно переключаемых с отводами резисторов для сохранения нагрузки и одним постоянно шунтирующим дроссель резистором 25 Ом.

Потом два фильтра 2-го порядка, один нч - на средник 376 и один вч - на пищик 075.

Индуктивность дросселя крошечная - 3.85 мГн.





[Михаил К.]

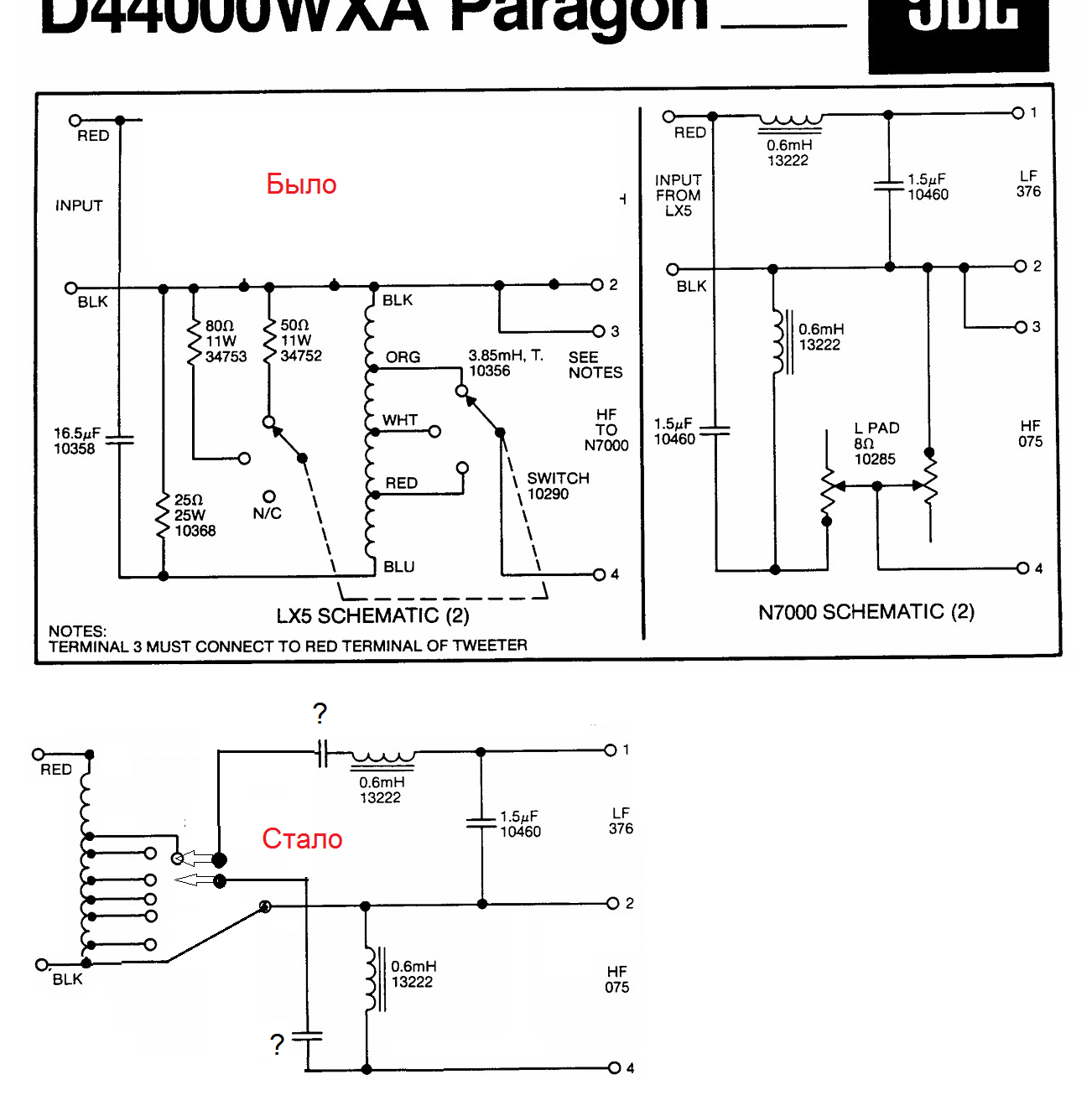

С дросселем работающем во всем диапазоне частот, весь вот этот парагоновский огород (вверху) на две полосы, превращается в такую лаконичную схему (внизу).

С сохранением всех номиналов и характеристик предыдущей задуренной.

L-pad на вч тоже убираем, т.к. можно отрегулировать уровень подключаясь к нужному отводу автотранса.

Нам же необязательно подключать один отвод и на сч и на вч...

Ну и номиналы двух конденсаторов с вопросительными знаками нужно пересчитать. Но это несложно зная их стоковые значения и всяко лучше один конденсатор, чем два последовательных.

Все остальные детальки сохраняются...

Плюсы - весь сигнал идет в дело и нисколько на нагрев резисторов мимо кассы, получаем лучший контроль динамиков, все становится гораздо лаконичней.





[Михаил К.]

Решил прогнать на предмет что там с АЧХ, межкаскадники 1 к 1 описанные выше.

И результаты меня удивили.

Что поменялось:

-появился двойной пермаллоевыйэкранчик

-более короткие провода (но и у тех емкость была в районе 30 пик, да и емкость тут скорее помогает гасить всякие резонансы на вч)

-нагрузка 40 Ком на вторичке. Но она влияет мизер с 50-омным генератором.

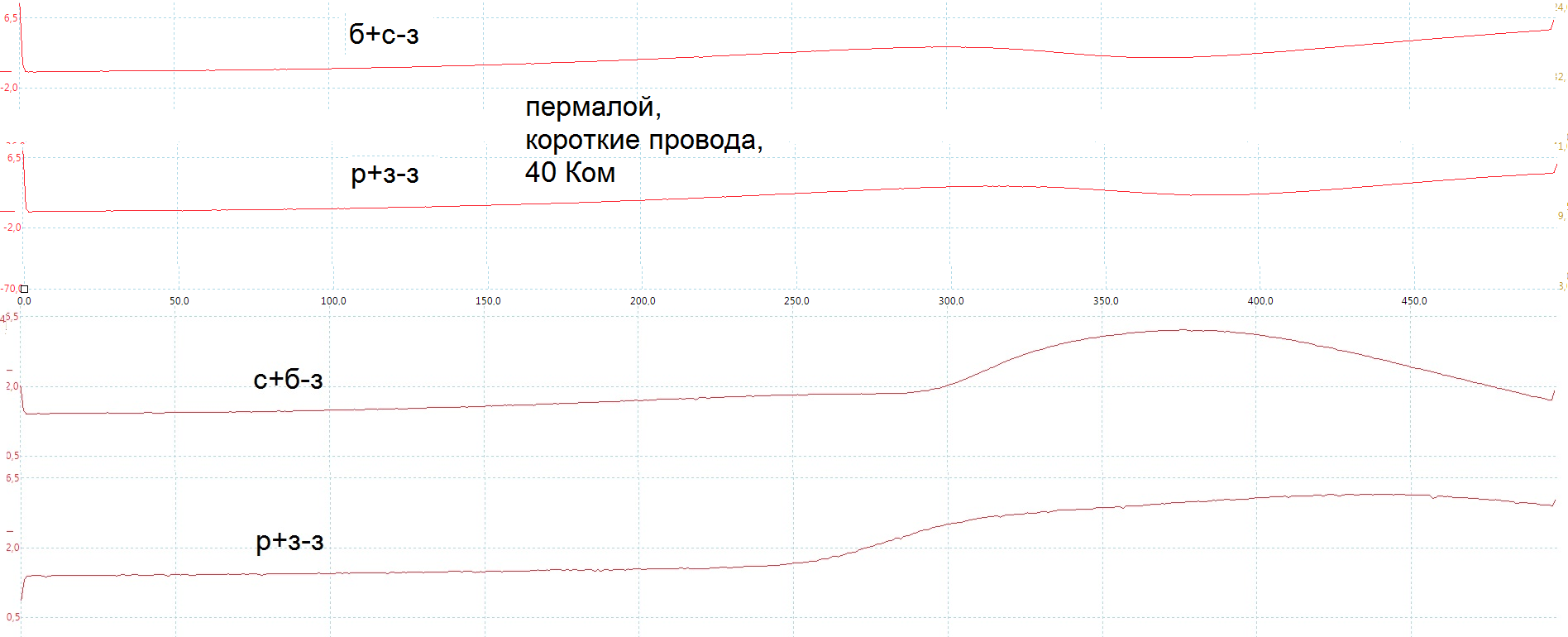

Вот картинки, вверху две кривые -стало, внизу две кривые -было.



Коммутация та же самая.

Неужто так экранчик на это дело влияет ?

пс выставил на 0 уровень в дБ, но это только показывает Ктр, он 1к1 и не менялся, трансы те же самые.
