[Михаил К.]

3 часа назад, Мусатов Костя сказал:

Это говорит только о том, что или с трансформатором в усилителе или с его архитектурой что-то не то. Ведь питающий трансформатор уже РТ. Если нужно дважды развязывать, то в этом мире что-то не то.....

Это говорит, что в этом мире дело то не только в развязке...

Трансформатор в вашем усилителе имеет сердечник весом наверное меньше килограмма, а у нормального РТ - пудовый.

Есть разница в процессах ? Ну хотя бы просто при вкл/выкл.



[александр шумилов]

25 минут назад, Михаил К. сказал:

Есть разница в процессах ? Ну хотя бы просто при вкл/выкл.

Нет, фсё токи соответствуют габаритам.

[Мусатов Костя]

1 час назад, Михаил К. сказал:

Это говорит, что в этом мире дело то не только в развязке...

Трансформатор в вашем усилителе имеет сердечник весом наверное меньше килограмма, а у нормального РТ - пудовый.

Есть разница в процессах ? Ну хотя бы просто при вкл/выкл.



В моем усилителе трансформатор имеет габариты, соответствующие максимальной мощность, а не среднестатистической. Потому масса его получается не маленькая. А включение я делаю через термистор, что бы процесс старта был мягким.

[Gleb1969]

6 часов назад, Мусатов Костя сказал:

В моем усилителе трансформатор имеет габариты, соответствующие максимальной мощность, а не среднестатистической. Потому масса его получается не маленькая. А включение я делаю через термистор, что бы процесс старта был мягким.

Ваш усилитель лучше моего.

Ваш усилитель совершенно другой.

Скорее всего и слух и знания у нас разные.

Но есть и то что нас делает похожими, мы оба пытаемся улучшить наши усилители, может быть для разных целей и разными способами, но думаем мы об этом регулярно.

А самое главное, это то что не думать мы об этом не можем

[Михаил К.]

Вопрос : Есть ли разница в бросках тока при вкл/выкл у трансформаторов разных габаритов ?

Ответ: Нет, разницы нет. Все соответствует габаритам.

Рост Иванова -190 см, а Петрова-170 см. Есть ли разница в их росте ? Нет, разницы нет. Их рост соответствует сантиметрам.

8 часов назад, Михаил К. сказал:

Трансформатор в вашем усилителе имеет сердечник весом наверное меньше килограмма, а у нормального РТ - пудовый.

Есть разница в процессах ? Ну хотя бы просто при вкл/выкл.



7 часов назад, александр шумилов сказал:

Нет, фсё токи соответствуют габаритам.



[Михаил К.]

6 часов назад, Мусатов Костя сказал:

А включение я делаю через термистор, что бы процесс старта был мягким.

У термистора какое сопротивление в установившемся режиме ?

Обратите внимание на отсутствие броска тока при вкл/выкл трансформатора с сечением магнитопровода 66 квадратов.

Обмотки намотаны толстым проводом сечением более 3 кв. мм. по меди.

Никаких термисторов нет, агрегат напрямую вкл в сеть 230 вольт.



[Васильев Игорь]

1 час назад, Михаил К. сказал:

Вопрос : Есть ли разница в бросках тока при вкл/выкл у трансформаторов разных габаритов ?

Ответ: Нет, разницы нет. Все соответствует габаритам.

Рост Иванова -190 см, а Петрова-170 см. Есть ли разница в их росте ? Нет, разницы нет. Их рост соответствует сантиметрам.





Броски тока.

Мой случай.

При включении в розетку РТ на 1000Вт. или понижающего на 3000Вт. выбивало автомат.

Приходилось сначала при подключении выключать автомат , включать в розетку трансформатор и потом включать автомат.

При подключении на 500Вт. такого не было.

[Михаил К.]

48 минут назад, Васильев Игорь сказал:

Броски тока.

Мой случай.

При включении в розетку РТ на 1000Вт. или понижающего на 3000Вт. выбивало автомат.

Комплексный подход: включите перед РТ последовательно дроссель буквально на 100-200 микроГенри и все...

Но на ток ампер в 10.

[александр шумилов]

1 минуту назад, Михаил К. сказал:

Комплексный подход, включите перед РТ последовательно дроссель буквально на 100-200 микроГенри и все...

и фсё, капец звуку, называется залечили))

[Михаил К.]

2 минуты назад, александр шумилов сказал:

и фсё, капец звуку, называется залечили))

Помню раньше был вроде нормальный конструктивный участник форума, а стал каким то хэйтером, строчишь везде немотивированно злобные, оскорбительные и уничижительные комментарии.

Выглядит достаточно жалко, кстати...

[александр шумилов]

8 минут назад, Михаил К. сказал:

Помню раньше был вроде нормальный конструктивный участник форума, а стал каким то хэйтером, строчишь везде немотивированно злобные, оскорбительные и уничижительные комментарии.

Выглядит достаточно жалко, кстати...

И сейчас и всегда здесь обсуждаются тонкие звуковые моменты, а не то что в трансформаторной будке поменять чтоб контакты не подгорали.

[Staudio]

12 минут назад, александр шумилов сказал:

И сейчас и всегда здесь обсуждаются тонкие звуковые моменты, а не то что в трансформаторной будке поменять чтоб контакты не подгорали.

Выше форумчанин написал, что у него развязывающий транс вырубает автомат. Это как бы не тонкий звуковой момент... но явно стоит того, чтобы рассказать о причинах.

[александр шумилов]

6 минут назад, Staudio сказал:

но явно стоит того, чтобы рассказать о причинах.

Мощный транс с высокой индукцией, но смысл бороться всё равно что укорачивать тех кто 190см до 170см.

[Мусатов Костя]

3 часа назад, Михаил К. сказал:

У термистора какое сопротивление в установившемся режиме ?

Обратите внимание на отсутствие броска тока при вкл/выкл трансформатора с сечением магнитопровода 66 квадратов.

Обмотки намотаны толстым проводом сечением более 3 кв. мм. по меди.

Никаких термисторов нет, агрегат напрямую вкл в сеть 230 вольт.



Термистор работает только на старте, потом подключение прямое.

Если сделать индукцию в сердечнике не выше половины насыщения, то процесс старта никогда не приведет к насыщению и броску тока. Просто рассмотрите процесс включения от нулевой индукции и нулевой фазы напряжения в сети

[Михаил К.]

2 часа назад, Мусатов Костя сказал:

Термистор работает только на старте, потом подключение прямое.

А если в сети будет кратковременный перебой ?

У нас в одном жилом доме такая ситуация периодически повторяется.

Вдруг свет отключается и через несколько секунд снова включается. (или сам владелец включил, когда термистор нагрелся, выключил, потом снова включил)

Что будет с вашим усилителем ?



[Михаил К.]

Включаю транс сечением 72 квадрата сразу с нагрузкой в виде лампы накаливания.

У холодной нити лампы сопротивление на порядок меньше, чем у разогретой.

Дроссель сверху, намотан на нанокристаллическом сплаве с зазором.

Плюс дроссель фильтрует все вч помехи от импульсников и т.д.

пс не знаю уж попал я в нулевую фазу (как тут рекомендуют рассмотреть процесс) или нет, но тыкал вилкой в розетку много раз.



[Мусатов Костя]

28 минут назад, Михаил К. сказал:

А если в сети будет кратковременный перебой ?

У нас в одном жилом доме такая ситуация периодически повторяется.

Вдруг свет отключается и через несколько секунд снова включается. (или сам владелец включил, когда термистор нагрелся, выключил, потом снова включил)

Что будет с вашим усилителем ?



Михаил, термистор не стоит постоянно включенный. После старта он исключается из цепи и остывает. Во-вторых, в усилителе присутствует контроль питания и такая ситуация вызовет штатное прохождение программы выключения и включения.

[Дим Димыч]

Непонятное решение с термистором.

Сиди и жди пока он остынет....

Возможна же ситуация что нужно срочно включить после отключения.

И в сети не редки такие же сбои.

Лучше включить обычный мощный резистор.

п.с.  не доглядел сразу.., программа не включения.

Всё равно выкинуть этот термистор нужно.

[Михаил К.]

Я может не очень разбираюсь в теме, но ситуацию когда требуются какие то дополнительные схемотехнические навороты для борьбы с броском тока встроенного трансформатора БП обычного усилителя, считаю абсурдной...

У меня моноблоки Sony TA-NR1 100 ватт в классе А, весят вместе почти центнер, трансы -2х17=34 кг.

Никаких проблем с вкл нет, трансы вкл без всяких хитромудростей.

Схему могу выложить.

А если встроенный транс намотан на высокую индукцию, по причине чего он и брыкается, то чуть какой перекос или сглаженные вершины синуса в сети и он нам такие загогулины выдаст...



[Михаил К.]

3 минуты назад, Дим Димыч сказал:

Непонятное решение с термистором.

Сиди и жди пока он остынет....

Возможна же ситуация что нужно срочно включить после отключения.

И в сети не редки такие же сбои.

Лучше включить обычный мощный резистор.

Да и при выключении он бросок напряжения тоже не смягчит.



[Дим Димыч]

7 минут назад, Михаил К. сказал:

Я может не очень разбираюсь в теме, но ситуацию когда требуются какие то дополнительные схемотехнические навороты для борьбы с броском тока встроенного трансформатора БП обычного усилителя, считаю абсурдной...



В транзисторных унч с десятками тыщ мкф это применяется.

  В Линсли Худе буду ставить С5-37В  750 Ом 10W

Ёмкость 30.000 мкф.



[Михаил К.]

6 минут назад, Дим Димыч сказал:

В транзисторных унч с десятками тыщ мкф это применяется.

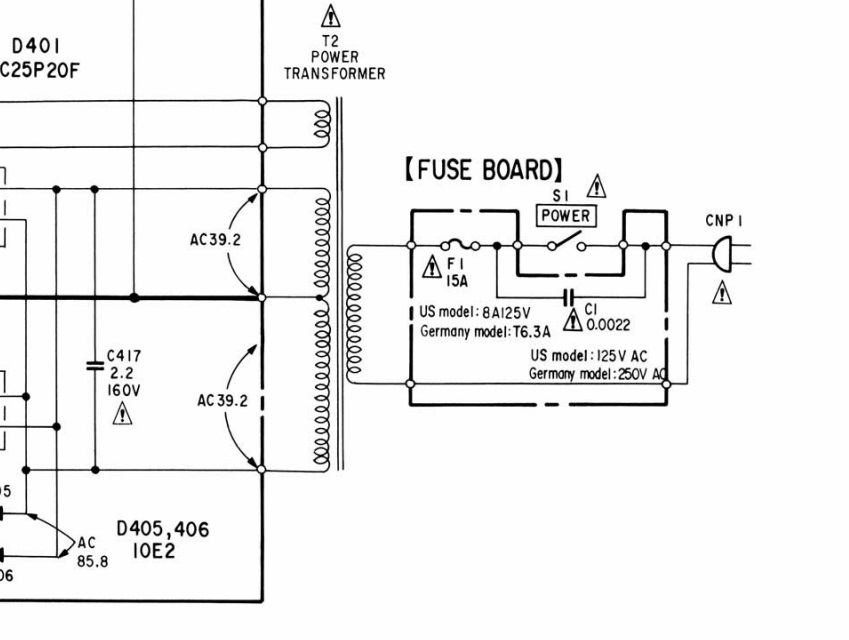

Вот схема моих моноблоков Сони.  Предохранитель - 15 Ампер.

[Дим Димыч]

Как проще так и сделали неправильно.  Всё же промышленный аппарат.

   Ни от чего пр..15А не защитит.

Единственно когда уже все погорит, вплоть до прямого смысла огня.

[Мусатов Костя]

47 минут назад, Дим Димыч сказал:

Непонятное решение с термистором.

Сиди и жди пока он остынет

У кого остынет? У меня он стоит холодный, поскольку после старта обесточивается

[Мусатов Костя]

Если трансформатор на штихтованном железе, он легче проходит переходный процесс, чем тор. Но и жесткость уинего ниже.
