Мастер-Клок на прецизионном тактовом генераторе Морион OCXO ГК197, лучший грейд EULN, с фазовым шумом 117 дБ@1ГЦ.

· Частота 10 МГц

· Форма сигнала – меандр

· 3 выхода 50 Ом, 3 выхода 75 Ом

· Амплитуда сигнала 2,5 вольта, Peak-to-peak

В аппарате 2 независимых блока питания, с синхронными выпрямителями на транзисторах – отсутствуют шумы переключения и резонансы трансформаторов. Один питает генератор, второй питает формирователь сигнала и выходные буферы. Уникальные магнитные фильтры устраняют сетевые шумы. На каждый выход установлен токовый буфер с персональным малошумным стабилизатором. Все выходы изолированы по земляным петлям. Контакты инлета и предохранителя позолочены.

Цитата



Совместимые аудио аппараты:

ESOTERIC: Grandioso K1X, K1, P1X, P1X, P1, D1X, D1, K-01XD, K-01Xs, K-01X, K-01, K-03XD, K-03Xs, K-03X, K-03, K-05Xs, K-05X, K-05, K-07Xs, K-07X, K-07, D-02X, D-02, D-05X, D-07X, P-021, P-02X, N-01XD, N-01, N-03T, N-05, G-0, G-0s, G-0Rb, G-02, G-03X, G-25U, TASCAM CG1000

TEAC UD-503, UD-505, NT-503, NT-505

dCS: Vivaldi clock, Paganini clock, Scarlatti Clock

MUTEC: iCLOCK, MC-3+, MC-3+USB

Antelope Audio:  Isochrone OCX HD, OCX-V, OCX, TRINITY, PURE2, ZODIAC PLATINUM

BRAINSTORM DCD-8

Phaseteck HD-7A

 Phasemation HD-7A192

SFORZATO: DSP-Vera, DSP-Dorado, DSP-Pavo, DSC-Vera, DSC-Drado, DSC-Grus, DSP-01, DST-01, DSP-03, DSP-05

SPEC RMP-X1

Sound Warrior SWD-CL10

TechDAS: D-7, D7i

RATOC RAL-DSDHA2

M2TECH: EVO DAC TWO PLUS, HIFACE EVO TWO

CH Precision: C1,D1

Aurender: W20

Soulnote D-2, S-3

SOtM: sMS-200ultra, tX-USBultra, SOtM sNH-10G (require master clock input function) SHENZHENAUDIO:  GUSTARD U16, Singher SU-2

iFi Audio Pro iDSD

UpTone Audio EtherREGEN

Audio Gd DI-20HE, DI-20, R-7HE (version 2020), R-7 (version 2020)

VMV SMSL D3

и другие аппараты, имеющие вход 10MHz для внешнего тактирования.





[Драйвер]

1 час назад, felix сказал:

Мастер-Клок на прецизионном тактовом генераторе Морион OCXO ГК197, лучший грейд EULN, с фазовым шумом 117 дБ@1ГЦ.

· Частота 10 МГц

· Форма сигнала – меандр

· 3 выхода 50 Ом, 3 выхода 75 Ом

· Амплитуда сигнала 2,5 вольта, Peak-to-peak

В аппарате 2 независимых блока питания, с синхронными выпрямителями на транзисторах – отсутствуют шумы переключения и резонансы трансформаторов. Один питает генератор, второй питает формирователь сигнала и выходные буферы. Уникальные магнитные фильтры устраняют сетевые шумы. На каждый выход установлен токовый буфер с персональным малошумным стабилизатором. Все выходы изолированы по земляным петлям. Контакты инлета и предохранителя позолочены.



Какая цена планируется?

[felix]

12 минут назад, Драйвер сказал:



Какая цена планируется?

220 000 рублей. 1 BNC кабель в комплекте, на выбор покупателя 50 или 75 Ом.

[Andrey Molochnik]

Вот только Эзотерики и Тики - опять в пролете  ... не подцепят . Забьет . Надо выход 0,5-1.0

[felix]

2 минуты назад, Andrey Molochnik сказал:

Вот только Эзотерики и Тики - опять в пролете  ... не подцепят . Забьет . Надо выход 0,5-1.0

Это официальное требование, по характеристикам аппаратов или экспериментально?

Проверим у тебя.  Я могу хоть 0,1 вольта сделать, не проблема.

[felix]

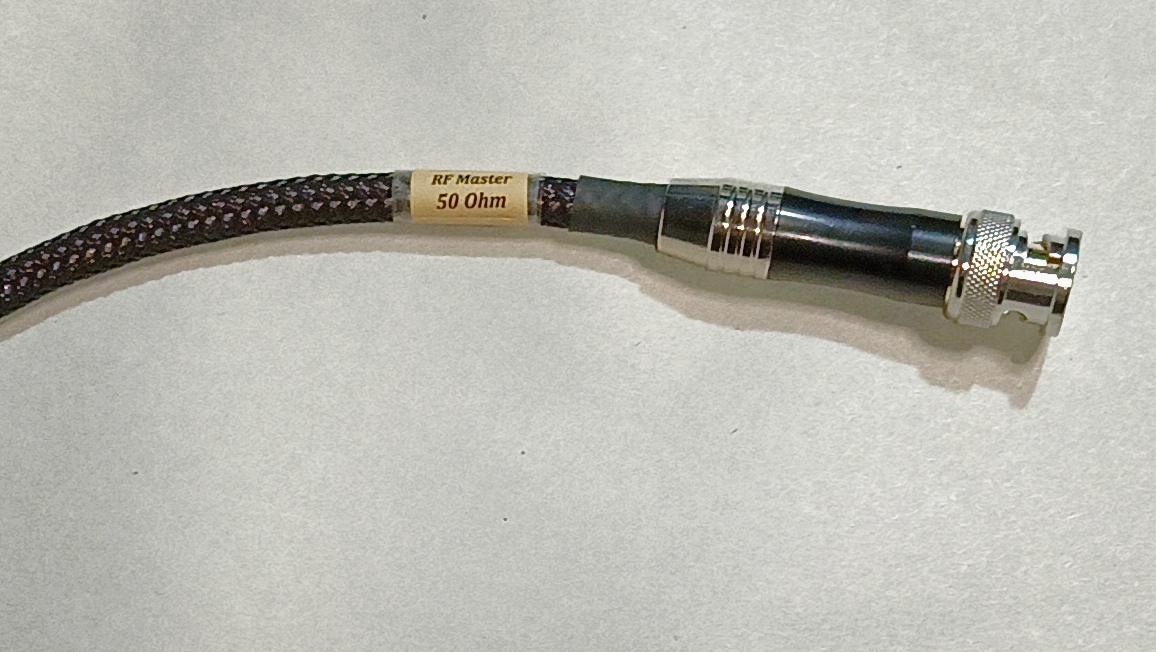

Фазостабильный кабель с двойным экраном посеребренная медь, центр проводник моножила посеребренная медь. Изолятор фторопласт. Изготоавливается на заказ, волновое 50 или 75 ом.

1 такой кабель входит в комплект к мастер-клоку, если надо больше, то на заказ. Цена 7000 рублей.  Кабель можно применить и как spdif.

[Andrey Molochnik]

20 часов назад, felix сказал:

Это официальное требование, по характеристикам аппаратов или экспериментально?



в инструкции у ТЕАС написано же ) ...

[dimo61]

20.10.2024 в 19:33, felix сказал:

Частота 10 МГц

· Форма сигнала – меандр

какая длительность фронта?

осциллограмма есть  ?



[felix]

15 минут назад, dimo61 сказал:

какая длительность фронта?

осциллограмма есть  ?



Все характеристики, нужные нормальному пользователю я указал в релизе.

Длительность фронта лучшая.

Осциллограмма есть.

[dimo61]

11 часов назад, felix сказал:

Длительность фронта лучшая.

Осциллограмма есть.

какая ? (в наносекундах)

принтскрин экрана?

китайцы не стесняются показывать



мне не для обсуждения свойств твоего клока и его влияния на звук компонентов...интересны лишь  предельные параметры самого сигнала,который нужно передать ...

а у 25мгц  какие фронты\форма?

[felix]

34 минуты назад, dimo61 сказал:

китайцы не стесняются показывать

Китайцы также не стесняются декларировать в своих клоках 115 дБ на 1 Гц, при том, что по факту там 91.

[Andrey Molochnik]

[Andrey Molochnik]

[Andrey Molochnik]

22 часа назад, felix сказал:

Фазостабильный кабель с двойным экраном посеребренная медь, центр проводник моножила посеребренная медь. Изолятор фторопласт. Изготоавливается на заказ, волновое 50 или 75 ом.

1 такой кабель входит в комплект к мастер-клоку, если надо больше, то на заказ. Цена 7000 рублей.  Кабель можно применить и как spdif.

Кабель получился отличный !

Не уступает ни Мекселю от Акролинка , ни редкоземельному кастомному Ралу !

[Andrey Molochnik]

[Andrey Molochnik]

20.10.2024 в 19:33, felix сказал:

Мастер-Клок на прецизионном тактовом генераторе Морион OCXO ГК197, лучший грейд EULN, с фазовым шумом 117 дБ@1ГЦ.

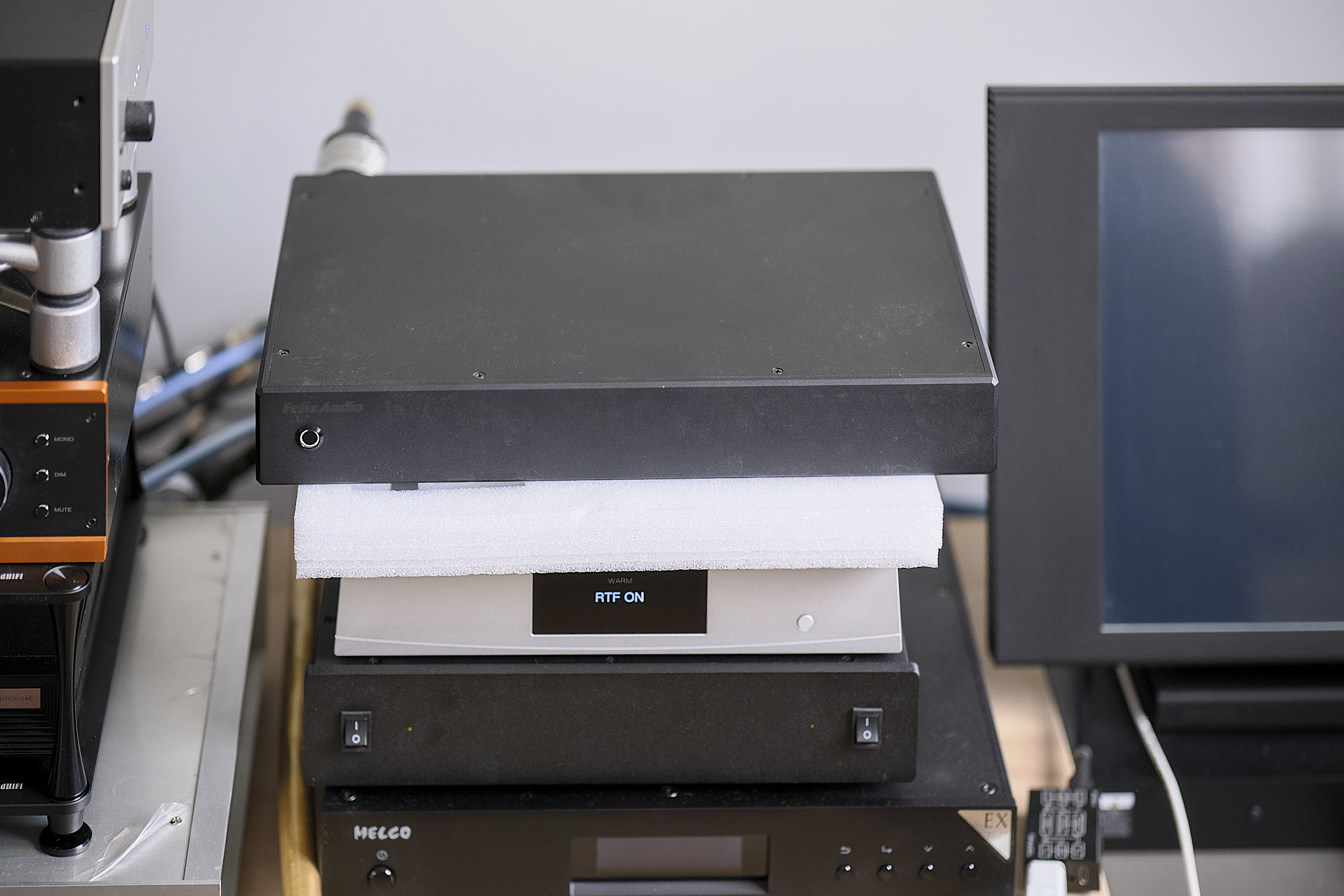

Первый блин получился точно не комом !!!  Он легко показал отличия между недорогими китайскими генераторами типа Aune SC1

[Andrey Molochnik]

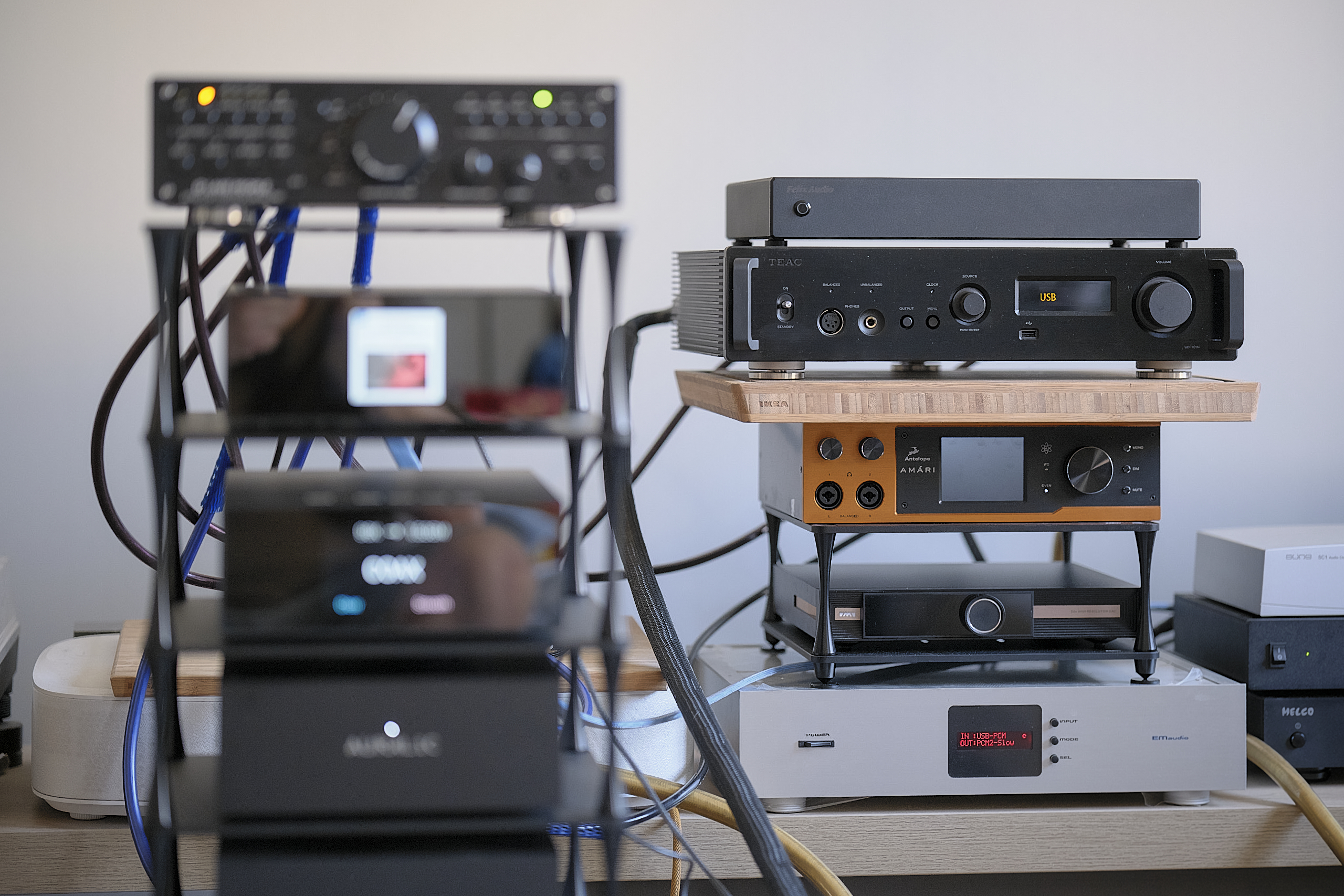

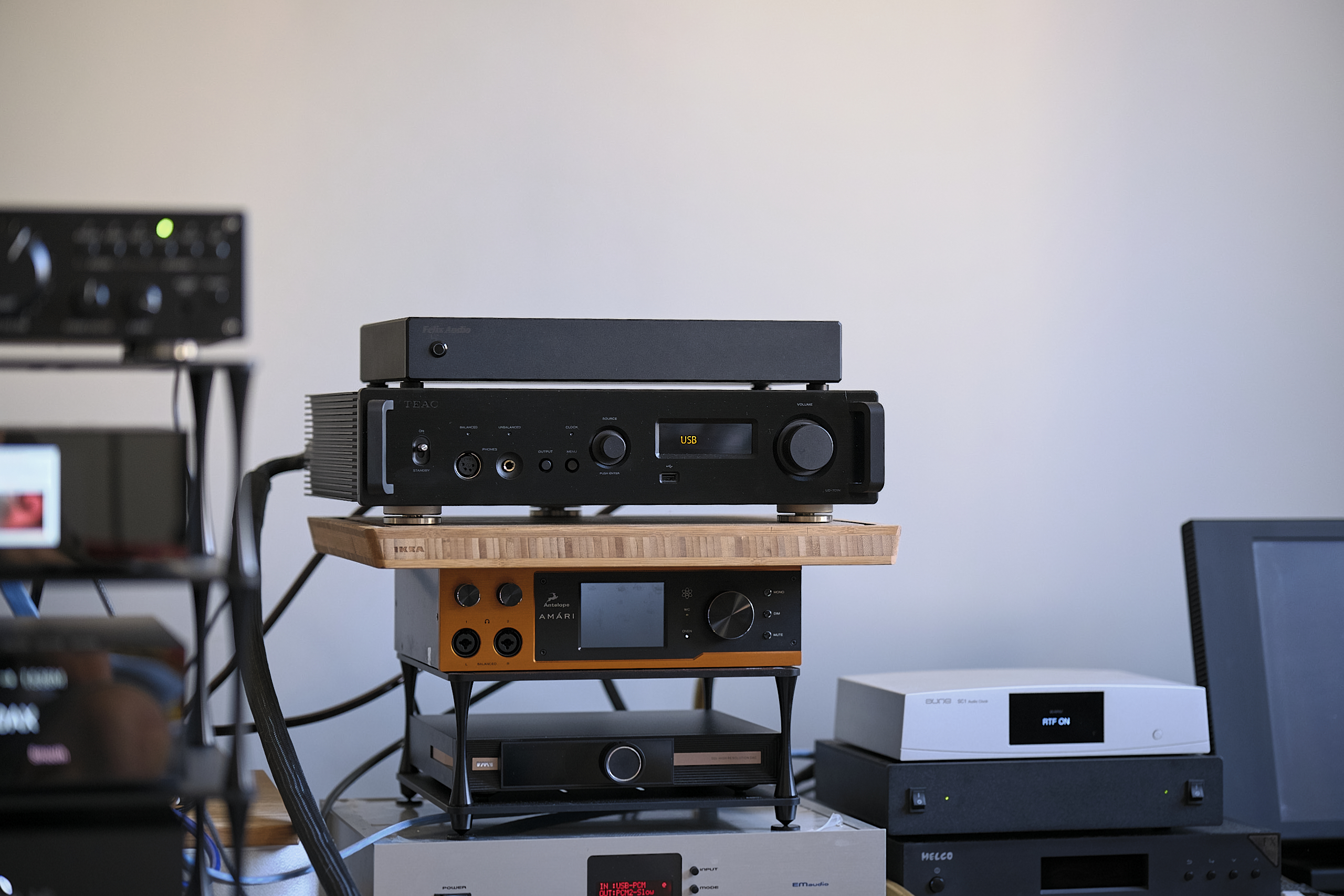

TEAC отлично работает - проверено ! Значит и все Эзотерики так же заведутся с пол оборота .

[felix]

2 часа назад, Andrey Molochnik сказал:

Кабель получился отличный !

Не уступает ни Мекселю от Акролинка , ни редкоземельному кастомному Ралу !

Да, кабель получился отличный, разницу с другими демонстрировал уверенно.

У меня ещё такой же на 75 Ом есть.  Он и для BNC Spdif хорошо подойдёт.

[promtxt]

21.10.2024 в 18:04, Andrey Molochnik сказал:

в инструкции у ТЕАС написано же ) ...

В инструкции 701-го Тика написано :
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BNC
Anliegende Samplingfrequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10 MHz
Eingangsimpedanz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  50 Ω
Eingangspegel . . . . . . . . . . . .  Rechteckwelle: äquivalent zu TTL-Pegeln
Sinuswelle: 0,5 bis 1,0 Vrms

Это для синуса .
То есть на прямоугольном тактовом сигнале , работает до 5 вольт .
Maximaler Eingangspegel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  XLR: 5 Vrms
RCA: 2,5 Vrms

[mix]

Подтверждаю, кабель очень удачный. Богатый на тембры, способен показать внутренний мир инфра НЧ. События с ним имеют лаконичное обрамление. Затухают плавно, появляются с эффектом предвосхищения, манера исполнения легко считывается, как и мимика.

Браво!

[felix]

18 часов назад, promtxt сказал:

То есть на прямоугольном тактовом сигнале , работает до 5 вольт .
Maximaler Eingangspegel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  XLR: 5 Vrms
RCA: 2,5 Vrms

это относится к линейным выходам, а не ко входу внешнего тактирования.

сегодня Teac 701 прекрасно работал от моего клока с выхода 1,5 вольта и с выхода 2,5 вольта.

[promtxt]

8 минут назад, felix сказал:

это относится к линейным выходам, а мне ко входу внешнего тактирования.

сегодня Teac 701 прекрасно работал от моего клока с выхода 1,5 вольта и с выхода 2,5 вольта.

Феликс , там написано , что при прямоугольном тактовом сигнале , напряжение тактового сигнала эквивалентно уровню напряжения по цифровым входам - Rechteckwelle: äquivalent zu TTL-Pegeln . Eingangspegel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  0,5 Vpp .

[Andrey Molochnik]

1 час назад, felix сказал:

У меня ещё такой же на 75 Ом есть.  Он и для BNC Spdif хорошо подойдёт.

Это я смогу проверить у себя на AURALiC … они как раз по COAX подключены между собой . Сравню с очень хорошим серебром Гармоник . Переходники имеются … понятно что «зло» , но уровень будет в данном амплуа понятен ).

[felix]

28 минут назад, promtxt сказал:

Феликс , там написано , что при прямоугольном тактовом сигнале , напряжение тактового сигнала эквивалентно уровню напряжения по цифровым входам - Rechteckwelle: äquivalent zu TTL-Pegeln . Eingangspegel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  0,5 Vpp .

Теперь понятна причина проблем с тактированием Изотериков и Тиков. У них вход сделан под уровни TTL, а не CMOS. Но вот работал и от моих 2,5 вольт.

[dimo61]

8 часов назад, felix сказал:

Китайцы также не стесняются декларировать в своих клоках 115 дБ на 1 Гц, при том, что по факту там 91.

ну так и покажи "цифры"...принтскрины приборов ...если они так хороши...можно будет только порадоваться за российские инженерные супер-достижения

а то получается что как у англичан,у которых якобы принято верить на слово..."тут карта и поперла" (С) ..

Цитата

 такой же на 75 Ом есть.  Он и для BNC Spdif хорошо подойдёт.

 это будет интересно сравнить при совместном очном прослушивании ...иначе субъективность восприятия  увеличивающаяся при не одновременном прослушивании..
