[Пользователь]

Уважаемые , ткните меня носом кто делал и понимает ...  собираю кабель силовой , схему хоть убей понять не могу ... делал и так и сяк - всё не то ...

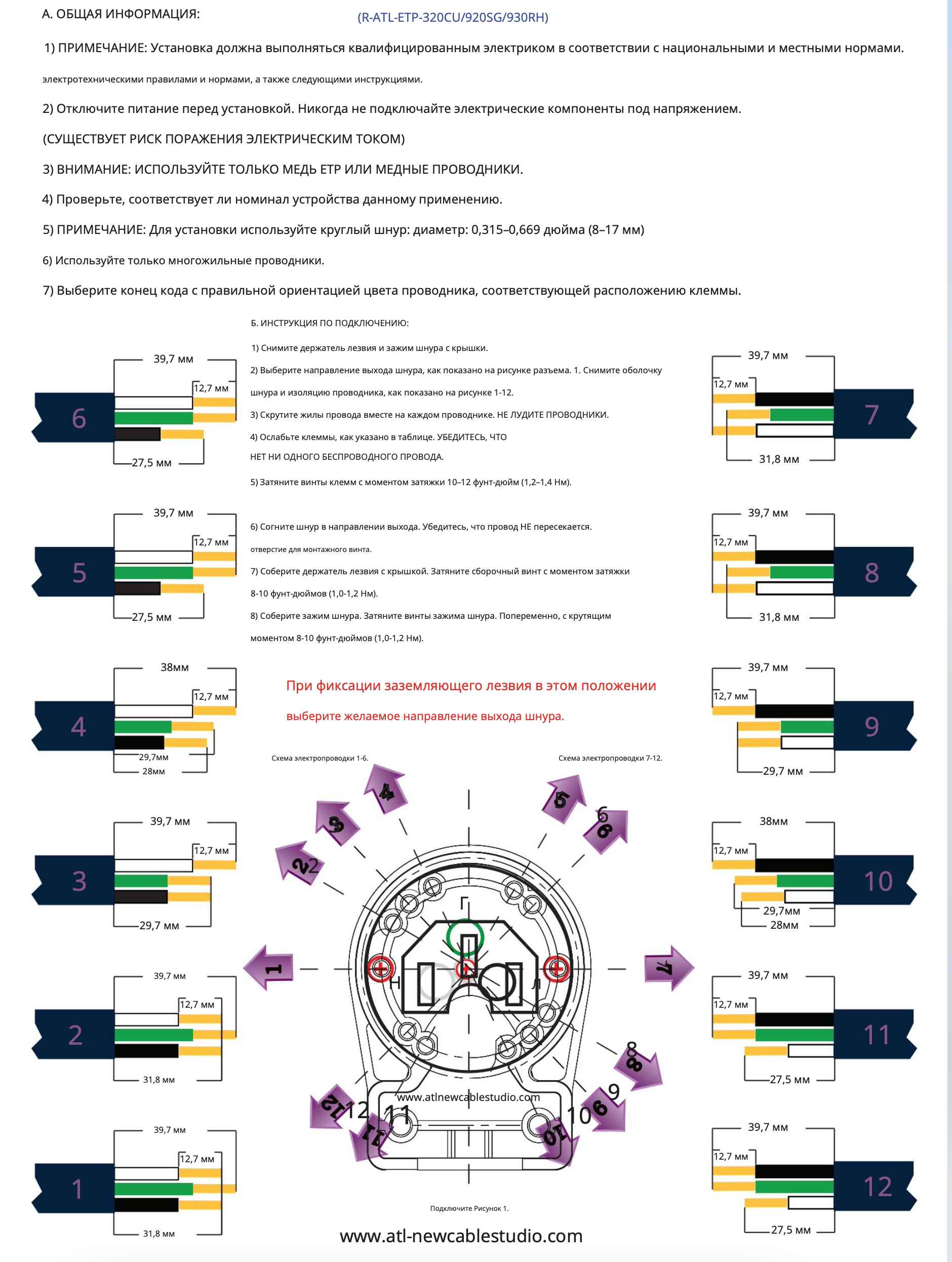

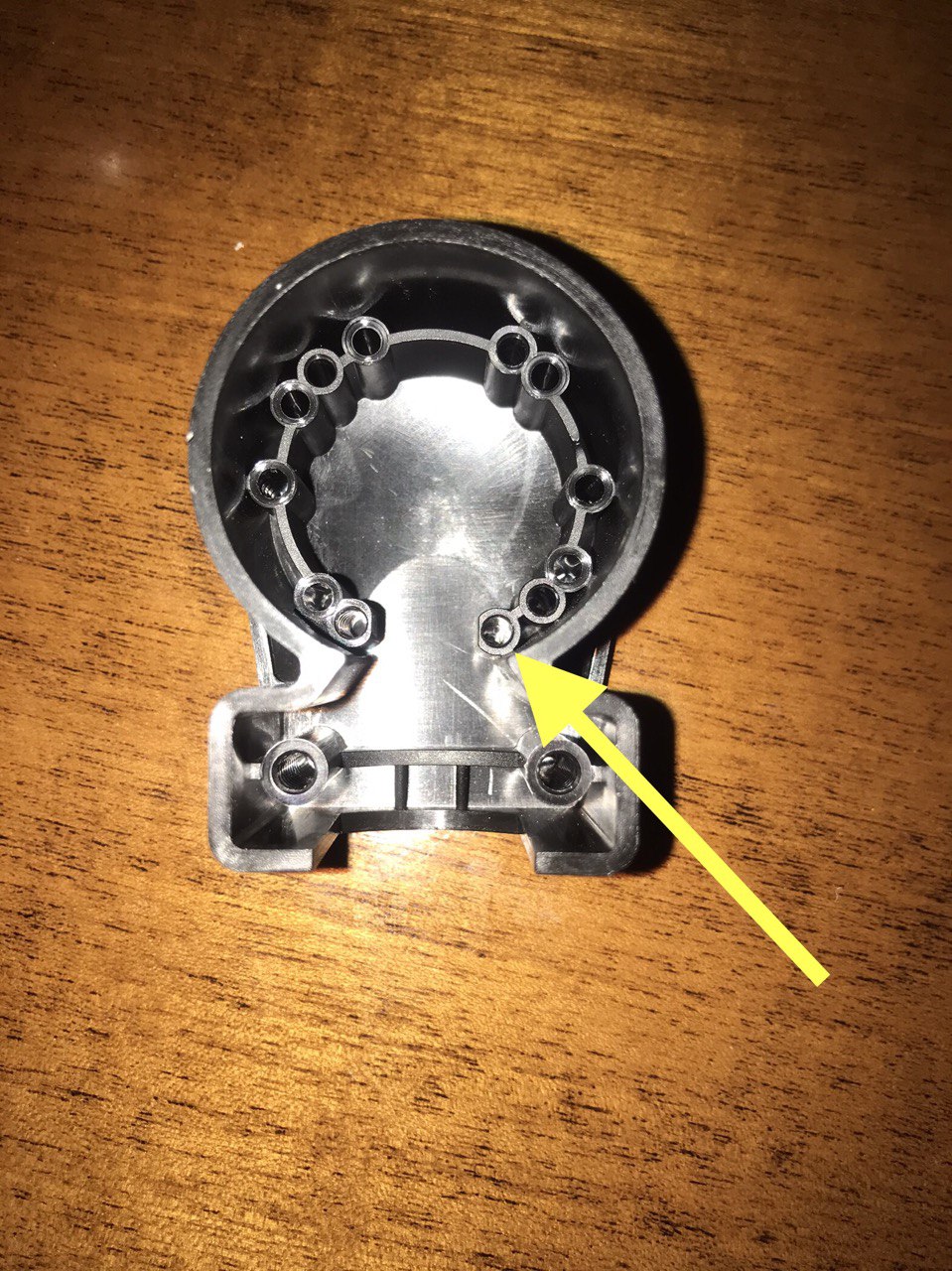

На рисунке разъём лицом к зрителю ...  центральная часть неподвижна ( земля верхний ) ... корпус вращается для выбора угла ...  Итак , мне бы чтоб кабель смотрел в 7 - но это физически не возможно ( нет дырок в корпусе вилки ) ... хорошо - пусть будет 8 ...( но если вилку рассматривать - при этом винт точно должен быть в 10 отверстии ) ...  Так какой вариант обрезки проводов нужно выбрать ??? что бы кабель смотрел на 8 ( это ближе всего к желаемой 7 ) ...  предполагаю коричневый это + , белый - . а зеленый земля  на схеме ...



R-ETP-3292930installation (1).pdf

[Пользователь]

[Пользователь]

[владлен]

Название то есть у прибора?

[Пользователь]

так в первом сообщении схема от производителя

[владлен]

49 минут назад, Пользователь сказал:

так в первом сообщении схема от производителя

В первом сообщении я вижу  только вредоносный файл.

[Пользователь]

[М.и.х.а.и.л]

Если я правильно вас понял, нужно чтобы нейтральный провод находился в положении 4, а фазный в положении 10. По приведенному вами фото это выглядит так. То есть вариантов разделки только два №4 и №10. В таком случае выбирайте вариант разделки кабеля №4. По логике подходит так как в вашем варианте установки фазный провод оказывается ближе к вводу в розетку и должен быть короче. Даже если ошибетесь и окажется, что нужна схема разделки №10 никакой проблемы нет. Разделка №10 это зеркальная копия №4. Соедините белый провод с фазой, а коричневый с нейтралью. Соответственно в сетевой вилке на другом конце кабеля также поменяете их местами.

[Пользователь]

59 минут назад, М.и.х.а.и.л сказал:

Если я правильно вас понял, нужно чтобы нейтральный провод находился в положении 4, а фазный в положении 10. По приведенному вами фото это выглядит так. То есть вариантов разделки только два №4 и №10. В таком случае выбирайте вариант разделки кабеля №4. По логике подходит так как в вашем варианте установки фазный провод оказывается ближе к вводу в розетку и должен быть короче. Даже если ошибетесь и окажется, что нужна схема разделки №10 никакой проблемы нет. Разделка №10 это зеркальная копия №4. Соедините белый провод с фазой, а коричневый с нейтралью. Соответственно в сетевой вилке на другом конце кабеля также поменяете их местами.

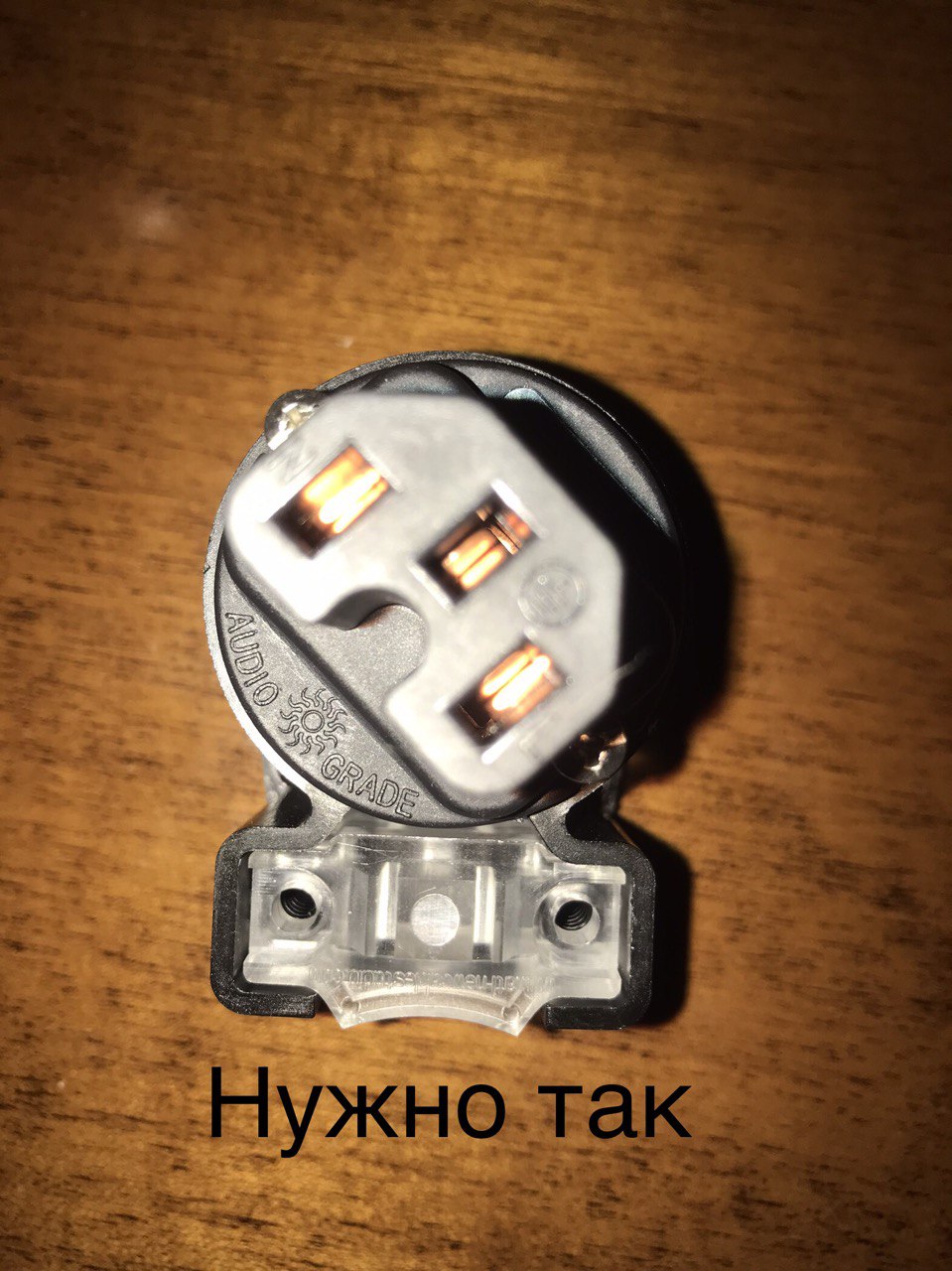

нет , вы не поняли меня ...  нужен вариант 8 ( кабель выйдет наиболее ближе из возможного к 90 градусам ) ... при этом шуруп вилки как раз оказывается в отверстии около 10 на схеме ...  в  точной корреляции длины проводника и положением в вилке я точно не уверен , но если она есть - да - фаза - будет самой короткой ...  ( мы мысленно крутим короб , а сама вилка параллельна полу как на схеме ... т. е.  земля смотрит вверх , а + и -  на одном уровне  .... на фото вилка в сборе просто лежит так )

[М.и.х.а.и.л]

1 час назад, Пользователь сказал:

нет , вы не поняли меня ...  нужен вариант 8

То есть нейтральный провод в положении 2, а фазный в положении 8. Тогда выбирайте вариант разделки кабеля № 2. Ключевое отличие вариантов №8 и №2  длина заземляющего проводника. Можете поставить разъем в нужное вам положение и посмотреть, как будет располагаться клемма для заземляющего проводника. Если выше оси вращения разъема вокруг своей оси, то этот вариант правильный. Если ниже, разделывайте кабель по варианту №8. Я думаю, что все же вариант №2. Вариант №8 это когда нейтральный проводник в положении 8, то есть разъем повернут по часовой стрелке примерно на 210 градусов относительно положения на рисунке. Зависимость длины проводника от положения разъема безусловная, иначе зачем производителю столько схем разделки кабеля приводить? Можно ли подсоединить не соблюдая рекомендаций производителя не знаю, вполне возможно.

P.S. Для любого варианта цена ошибки 5 см сетевого кабеля. Если не критично, оставляйте жилы длиннее и по месту укоротите.

[владлен]

А провода в воздухе висят? Куда и как они подключаются?

не проще попробовать с дешёвым проводом варианты, а не загадывать загадки?

[Пользователь]

нет 2 не подходит ... тогда бы нейтраль был самым длинным - а на схеме не так  ((( ....  такое у меня чуйчтво , что схема к реальности отношения не имеет ... был и 8 и 10 .... не то ... а до этого ещё 2 кабеля с разными концепциями понимания этого чертежа - и тоже мимо ( но они в сборе таки меня устроили - так как слегка выкрутил или было не критично .... а этот нужно точнее )

[Пользователь]

3 минуты назад, владлен сказал:

А провода в воздухе висят? Куда и как они подключаются?

не проще попробовать с дешёвым проводом варианты, а не загадывать загадки?

нету дома куска кабеля ... а чистовой - 2 экрана - разделывать сложно ;  думал может кто с опытом в схемах ..

[владлен]

Так схемы нет. Есть фото реального разъёма со стороны подключения проводов? Проблема повернуть вывод провода в нужную сторону? Если все проводники одинаковой длины они в заднюю крышку не лезут?

В чём вообще проблема?

[Пользователь]

4 минуты назад, владлен сказал:

Так схемы нет. Есть фото реального разъёма со стороны подключения проводов? Проблема повернуть вывод провода в нужную сторону? Если все проводники одинаковой длины они в заднюю крышку не лезут?

В чём вообще проблема?

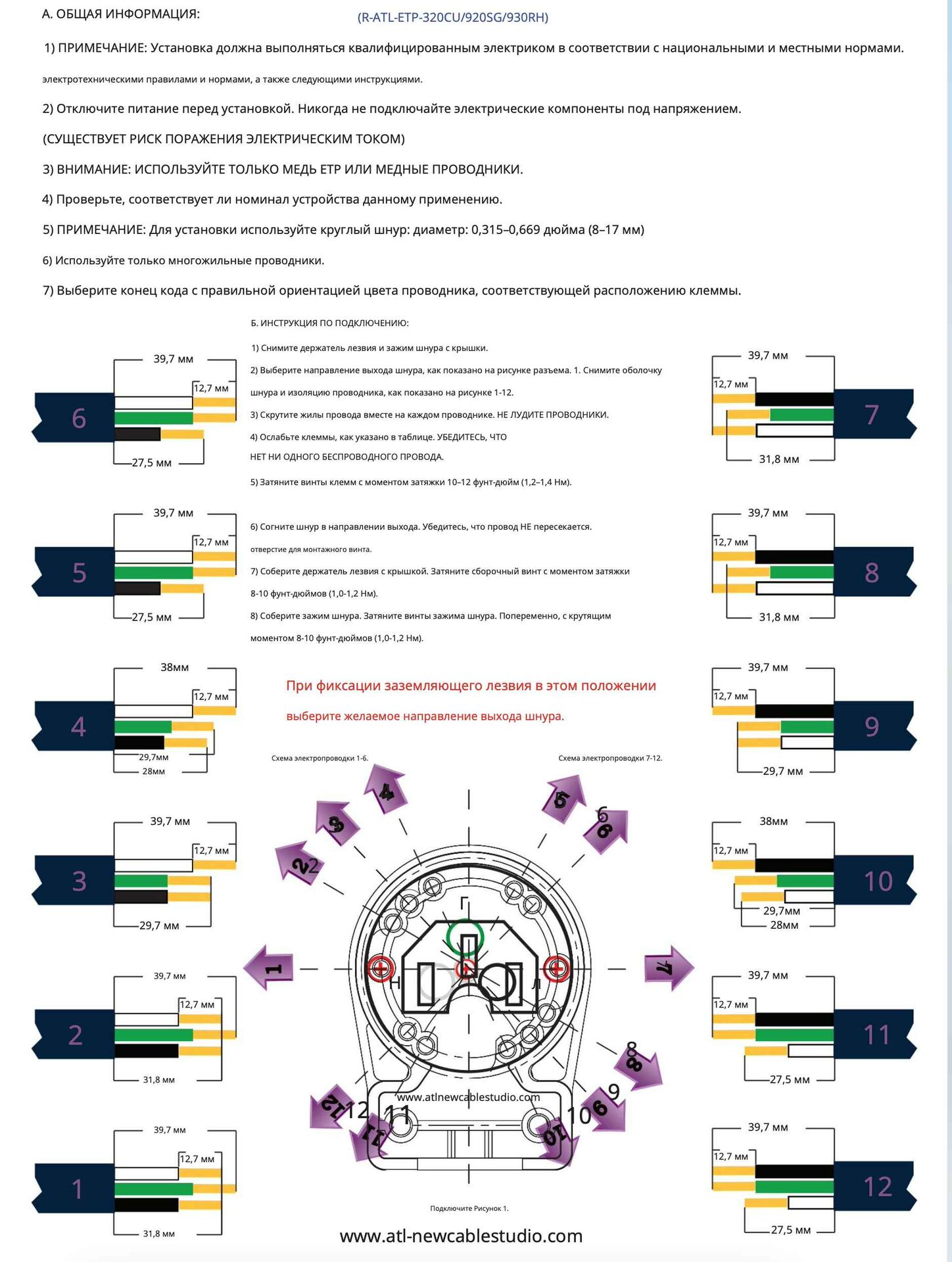

схема несколькими постами ( шесть ) выше  - фото ....

[владлен]

11 минут назад, Пользователь сказал:

схема несколькими постами ( шесть ) выше  - фото ....

Это схема для домохозяек.

[владлен]

Вот пример более понятной схемы

[Пользователь]

вы о чем-то о своем ...  Моя проблема в выборе номера для оптимальной обрезки длины проводников  ... на схеме производителя должно всё быть промерено - но не выходит её разгадать ...  А куда контакты крепить я и сам знаю .

[Пользователь]

подошла таки №5 ...  она такая же как 6 ...  таблицу разгадать не смог - пришел к варианту методом нескольких неудачных проб , а потом логикой ( фаза - самый короткий , а вторые почти одинаковые  ) ...

тему можно закрывать .

[владлен]

Тема о неизвестном устройстве с неизвестной схемой. Она и не открывалась. Трудно найти людей знакомых с предметом если предмет не известен
