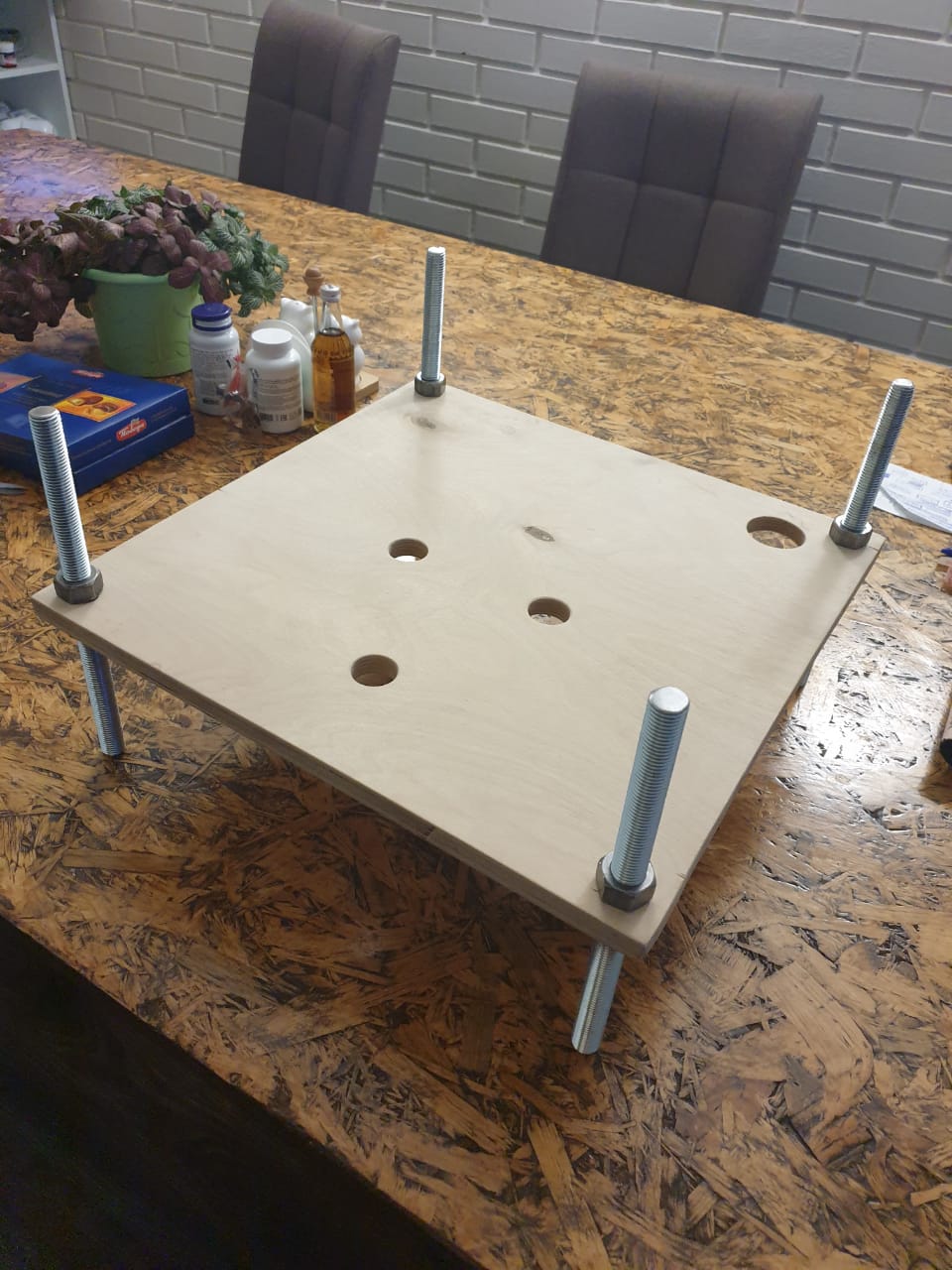

Akrill Posted October 29, 2025 Author Share Posted October 29, 2025 Если вы вдруг захотите сделать себе очередной макет усилителя, преда или чего иного - делюсь с вами выстраданным решением “на фанерке”)) Доска или фанерка размером 400х400 (очень удобно, море места на двух плоскостях) толщиной 15-20мм (саморезы хорошо заходят разные), перьевым сверлом сверлим отверстия под панельки и в углах для шпилек (16мм толщиной понравилась шпилька, берем метровую, режем ровно на 4 части, ну и 8 гаек). В процессе сборки макет можно вертеть с ног на голову не калеча комплектующие непомерной тяжестью и главное - ставить на любой бок! Это бесценно. Я шел к этому долгие годы). Всем творческих успехов! 7 2 Quote Link to comment Share on other sites More sharing options...
александр шумилов Posted October 29, 2025 Share Posted October 29, 2025 12 минут назад, Akrill сказал: только слушать натурально в кресле ушами и телом)) Тут делюсь, тут не делюсь. Обычно такое свойственно тем у кого вообще никак не звучит, впрочем мы это с вами уже обсуждали) 2 Quote Link to comment Share on other sites More sharing options...
Luke Skywalker Posted October 29, 2025 Share Posted October 29, 2025 23.10.2025 в 09:28, Akrill сказал: Спасибо. Рун кор в пк на линукс. Подключаю иногда транспорт cd, но это если друзья на целый день с интересными дисками (и транспортом) приехали. Сам уже около трех лет плотно на файлах. Не сразу, признаюсь, они заиграли на уровне cd, пришлось и программно и аппаратно повозиться, но результат в итоге очень хороший, к компактам более не вернусь, нет смысла. Собираюсь с силами и комплектующими начать делать новый фонокорректор, пластинок у меня хоть и не много, но хотят крутиться, да и прицел сбиваемый цифрой надо иногда аналогом поправлять... Спасибо! Отказ от cd - это логичное и правильное решение. А музыка какая в основном? 1 Quote Link to comment Share on other sites More sharing options...
Akrill Posted October 29, 2025 Author Share Posted October 29, 2025 2 часа назад, Luke Skywalker сказал: музыка какая в основном? В основном классическая, более половины времени хочу слушать именно ее, большие составы и малые, и вообще "два струна". И оставшуюся часть слушаю практически все существующие жанры, везде есть шедевры. ECM очень интересные издания и по музыке и по записи. А вообще буду делиться названиями коллективов и альбомов, которые особо понравились. 2 Quote Link to comment Share on other sites More sharing options...

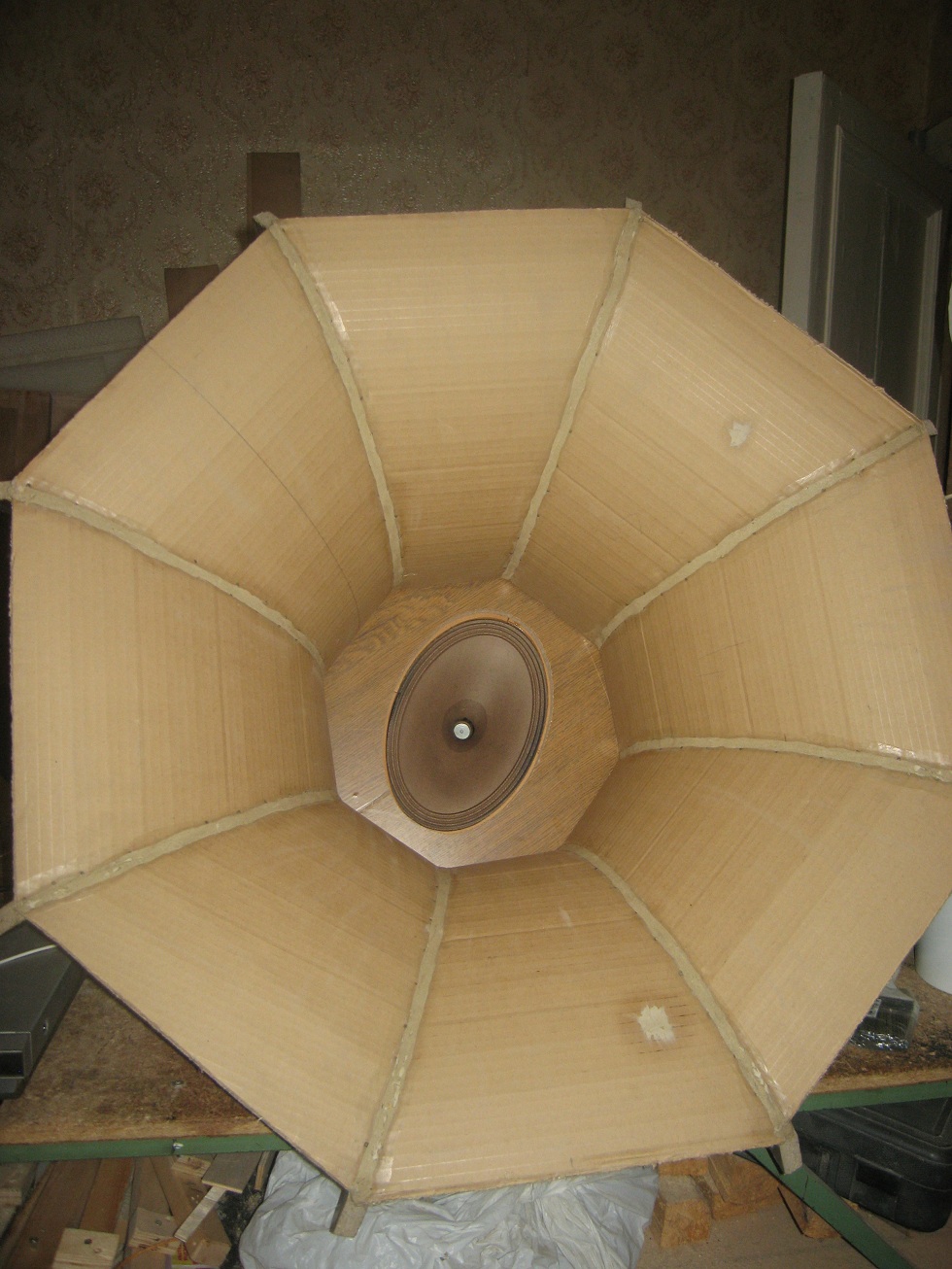

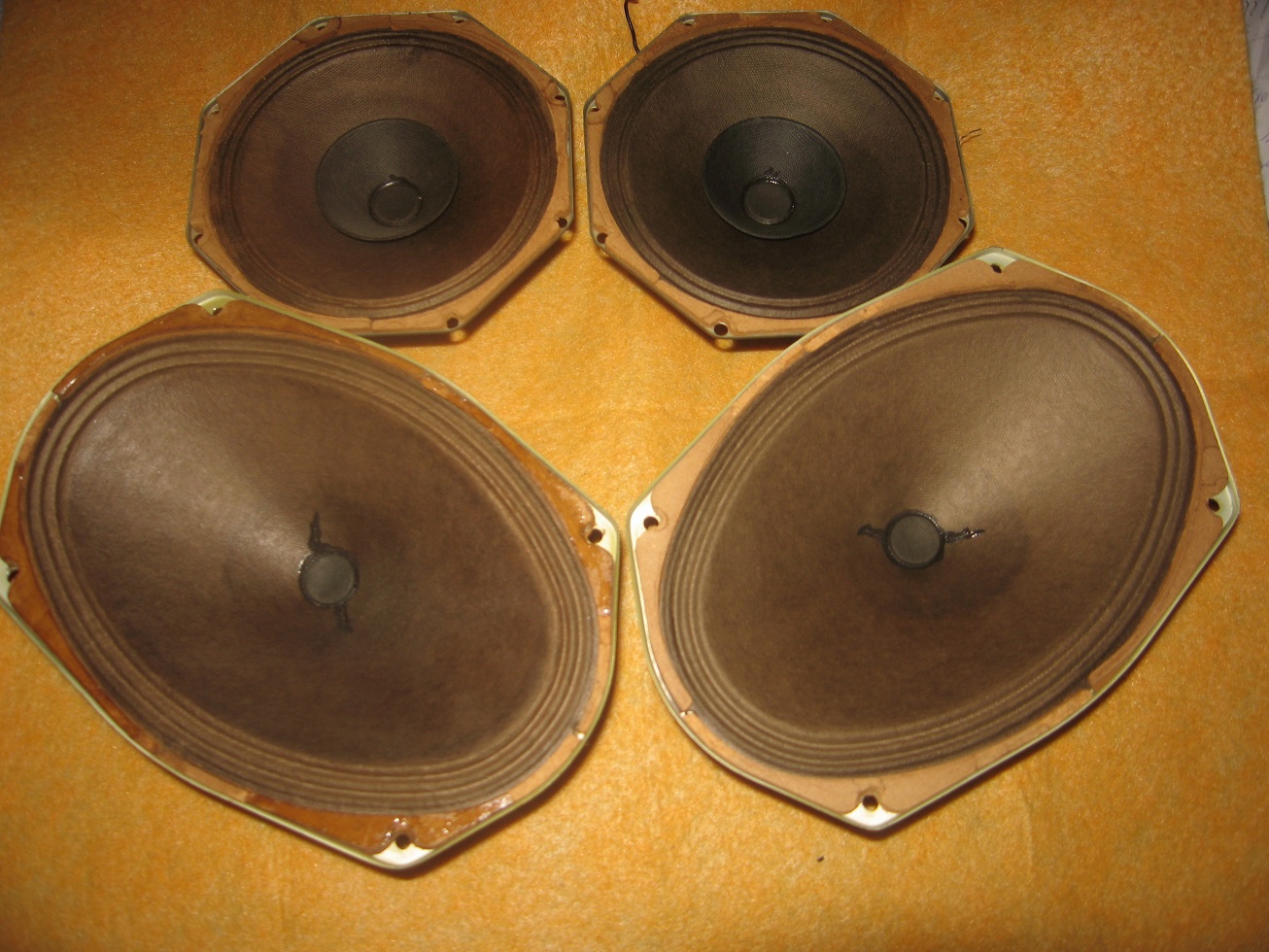

юрий3 Posted October 29, 2025 Share Posted October 29, 2025 Ну очень хорошо, делитесь своим опытом, схемами, конструктивными решениями. Многие( и я в том числе) будут читать с интересом и благодарностью. Успехов. Ну а я хочу попробовать совсем минималистскую схему - СРПП на ориентировочно 6П18П в пентоде без выходного транса. Ну и конечно на рупор, на ШП высокоомные под 550ом. Достал такие ШП 2 пары, филипс, одни поменьше, другие побольше.Как уже писАл мне очень понравилось звучание ШП в двухстороннем рупоре, когда передний и тыловой одинаковые. Но тогда их приходится делать не очень большие, иначе в комнату не влезут.А если еще и фанеру достать от бабушкиного комода, то вообще должно быть супер.Я фанеру ничем не крою, был негативный опыт от покрытия каким то дешевым лаком. А вот рояльный, да в несколько слоев - это совсем другое дело, но я так не смогу к сожалению. И еще - на удивление мне понравилось звучание рупоров из гофрокартона, тоже без покрытия. Кстати когда пробовал покрыть фанерный рупор( заднюю его часть) шинельным сукном( офицерским, дорогим, чисто шерстяным), то звук умер, а с ним умерла и музыка. Так что рупор - это не так просто, это почти как музыкальный инструмент. 1 Quote Link to comment Share on other sites More sharing options...
Сергей Ал. Posted October 29, 2025 Share Posted October 29, 2025 23.10.2025 в 14:14, Akrill сказал: ...Покажу Вам как один "коммерческий" проект собрал:... Что за батарейки в цепи смещения первого каскада? И плохо видно - они в цепи сетки или катода? Quote Link to comment Share on other sites More sharing options...
Akrill Posted October 29, 2025 Author Share Posted October 29, 2025 5 минут назад, Сергей Ал. сказал: Что за батарейки в цепи смещения первого каскада? И плохо видно - они в цепи сетки или катода? CR2032, в сетке 6sn7. Quote Link to comment Share on other sites More sharing options...
Сергей Ал. Posted October 30, 2025 Share Posted October 30, 2025 Интересен однополупериодный БП и силовой трансформатор. На какое напряжение рассчитана первичная обмотка на х.х., что получилось под нагрузкой (с учётом зазора в сердечнике) и какое напряжение питания выходного каскада? 1 Quote Link to comment Share on other sites More sharing options...
александр шумилов Posted October 30, 2025 Share Posted October 30, 2025 1 час назад, Сергей Ал. сказал: Интересен однополупериодный БП и силовой трансформатор. На какое напряжение рассчитана первичная обмотка на х.х., что получилось под нагрузкой (с учётом зазора в сердечнике) и какое напряжение питания выходного каскада? Мода есть такая, раз газотрон то скорее всего нет трансформатора. 2 Quote Link to comment Share on other sites More sharing options...
Akrill Posted October 30, 2025 Author Share Posted October 30, 2025 Всё верно - силового трансформатора нет. Анодное усилителя, дака, смещение 6bx7 выходного каскада дака - безтрансформаторные. 9 минут назад, александр шумилов сказал: Мода есть такая Сейчас уже на многих подиумах эта "безтрансформаторная коллекция". Всё новые и новые ателье присоединяются к пошиву. Пишу СРАЗУ, что б не плодить эти бесконечные пересуды про опасность безтрансформаторного питания - защита от переполюсовки есть. Разработана, испытана, эксплуатируется. Еще один момент: людям, которые услышав особенности работы безтрансформаторного усилителя (очень высокая динамика и прозрачность), но продолжающих опасаться надуманных проблем, рекомендую включать такой усилитель через большой, мощный, очень качественный РТ. Он и становится анодным трансформатором 230В/230В усилителя , и не идет в сравнение с тем, что ставят производители в корпус. Практически ничего не съедает в звуке такая концепция. Quote Link to comment Share on other sites More sharing options...
Akrill Posted October 30, 2025 Author Share Posted October 30, 2025 8 часов назад, Сергей Ал. сказал: какое напряжение питания выходного каскада? Около 250В на аноде 6V6. С газотроном на 30В больше. Quote Link to comment Share on other sites More sharing options...
dimo61 Posted October 30, 2025 Share Posted October 30, 2025 15 часов назад, Akrill сказал: рекомендую включать такой усилитель через большой, мощный, очень качественный РТ. Он и становится анодным трансформатором 230В/230В усилителя , и не идет в сравнение с тем, что ставят производители в корпус. Практически ничего не съедает в звуке такая концепция. слышна разница РТ на 5квт и 10 квт "номинала",в пользу 10 квт ...у вас 10 квт РТ ? Quote Link to comment Share on other sites More sharing options...
Akrill Posted October 31, 2025 Author Share Posted October 31, 2025 Я не пользуюсь РТ. Не знаю с какими приборами вы сравнивали РТ 5 и 10квт. С ламповым усилителем 3Вт всё не критично с РТ гораздо меньших значений мощности. 1 Quote Link to comment Share on other sites More sharing options...
Post Posted October 31, 2025 Share Posted October 31, 2025 18 часов назад, Akrill сказал: Около 250В на аноде 6V6. Почему именно 6SN7 и 6V6? Какие лампы кроме 2A3 пробовали? Quote Link to comment Share on other sites More sharing options...
Akrill Posted October 31, 2025 Author Share Posted October 31, 2025 1 час назад, Post сказал: Почему именно 6SN7 и 6V6 Очень хорошие благозвучные лампы. Конкретное данное сочетание позволяет обойтись двумя каскадами для получения необходимого усиления (усиление - это громкость, не мощность). Я сторонник "короткой" концепции, поэтому уже очень давно усилители у меня двухкаскадные с малым количеством деталей в канале. Это накладывает определенные ограничения на выбор ламп (по усилению), как и безтрансформаторность (не все лампы работают в нужных режимах при около 150В на драйвере и около 250В в выходном каскаде, это если по простому, без удвоителя напряжения. С ним - выбор ламп практически не ограничен). Однако, выбор подходящих для меня ламп довольно велик, поэтому и концепция эта жива и что-то новое постоянно пробуется и идет в жизнь. 1 час назад, Post сказал: Какие лампы кроме 2A3 пробовали? В своих приборах, в чужих (долго слушал у себя) и приборах коллег из моего близкого аудио-окружения за 20 лет увлечения прошли почти все хорошие подходящие для звука лампы. Сейчас напишу несколько любимых ламп, на которых сделал бы при необходимости себе прибор не задумываясь): Пентодный драйвер: 6sj7, 24a, ef12, VT-77. Триодный драйвер: REN904, 6sn7, ef14 in triod , ЕСС40. Выходной каскад: amp - 2а3, 45, EL12|AL5 in triod/pentod, 6v6 in triod. Pre amp - 6bx7. Мог что-то упустить. Всё это миксуется в зависимости от необходимости получения нужных х-к в конкретном устройстве, учитываем необходимость работы на межкаскадный конденсатор или трансформатор... и тд и тп. Итоговое количество возможных сочетаний стремится к бесконечности и определяется поставленной задачей и вкусовыми пристрастиями). 2 Quote Link to comment Share on other sites More sharing options...
Post Posted October 31, 2025 Share Posted October 31, 2025 Почему 6SN7 а не 6J5, 6C5? Quote Link to comment Share on other sites More sharing options...
Akrill Posted October 31, 2025 Author Share Posted October 31, 2025 Нравится, подходит, есть в наличии, имеет аналог СССР. Я эту лампу много где использую, RCA и Ken-Rad 40ых не напасешься, уважительно отношусь к Мэлз 6н8с до 60ых включительно. Quote Link to comment Share on other sites More sharing options...
Normann Posted October 31, 2025 Share Posted October 31, 2025 2 hours ago, Post said: Почему 6SN7 а не 6J5, 6C5? Предполагаю, что из-за удобства и распространённости, двух триодов в одном баллоне. 6J5 в кобрах могли бы быть предпочтительнее, на мой взгляд, но их сложнее будет приобретать... П.С. Подбиваю Диму попробовать хороший пентодный драйвер для 6V6 в данном усилителе, например 6J7, 77, EF36-37a или аналогичное. Адаптация минимальная. 1 Quote Link to comment Share on other sites More sharing options...
александр шумилов Posted October 31, 2025 Share Posted October 31, 2025 11 часов назад, Akrill сказал: Всё это миксуется в зависимости от необходимости получения На фото в ЦАПе два бублика и семь вторичных контуров питания и нигде нет пометки где начало и где конец обмотки. Если концепция напирает на бестрансформаторность устройства то оставшиеся должны быть безупречны. Quote Link to comment Share on other sites More sharing options...

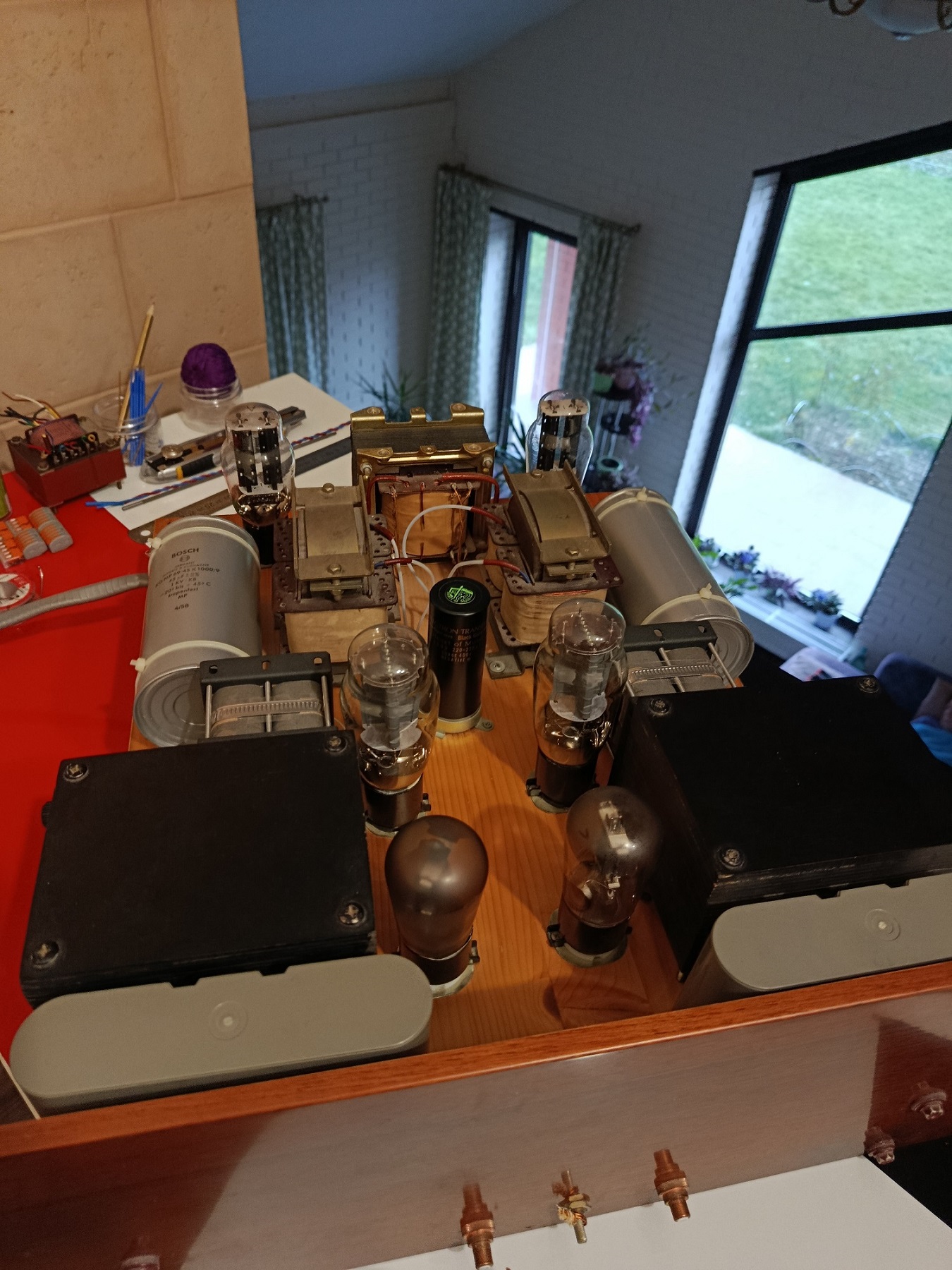

Popular Post Akrill Posted November 6, 2025 Author Popular Post Share Posted November 6, 2025 Пришло время заняться забытым старым другом. Вот вынес его на операционный стол, чуть более полутора лет он света белого не видел, модная газотронная молодежь захватила всё внимание. Нужно пересобрать цепи фиксированного смещения выходных ламп на интересных бумагомасляных конденсаторах, заменить временные (нет ничего более постоянного...) резисторы и запустить. Основная задача - понять в сравнении, есть ли шанс в части динамики у двух 5Z3 (по одному на канал) против одного 866а на оба канала. Давно хочу пересобрать этот усилитель на мой современный манер, осталось только определиться - пара кенов или делать на газотроне. Стэй тюнд. 11 Quote Link to comment Share on other sites More sharing options...
юрий3 Posted November 7, 2025 Share Posted November 7, 2025 17 часов назад, Akrill сказал: Пришло время заняться забытым старым другом. Вот вынес его на операционный стол, чуть более полутора лет он света белого не видел, модная газотронная молодежь захватила всё внимание. Нужно пересобрать цепи фиксированного смещения выходных ламп на интересных бумагомасляных конденсаторах, заменить временные (нет ничего более постоянного...) резисторы и запустить. Основная задача - понять в сравнении, есть ли шанс в части динамики у двух 5Z3 (по одному на канал) против одного 866а на оба канала. Давно хочу пересобрать этот усилитель на мой современный манер, осталось только определиться - пара кенов или делать на газотроне. Стэй тюнд. СУПЕР!!!!!!!!! А три транса сзади - это все силовые? Или тут тоже нет силового транса и питание от сети напрямую? Quote Link to comment Share on other sites More sharing options...

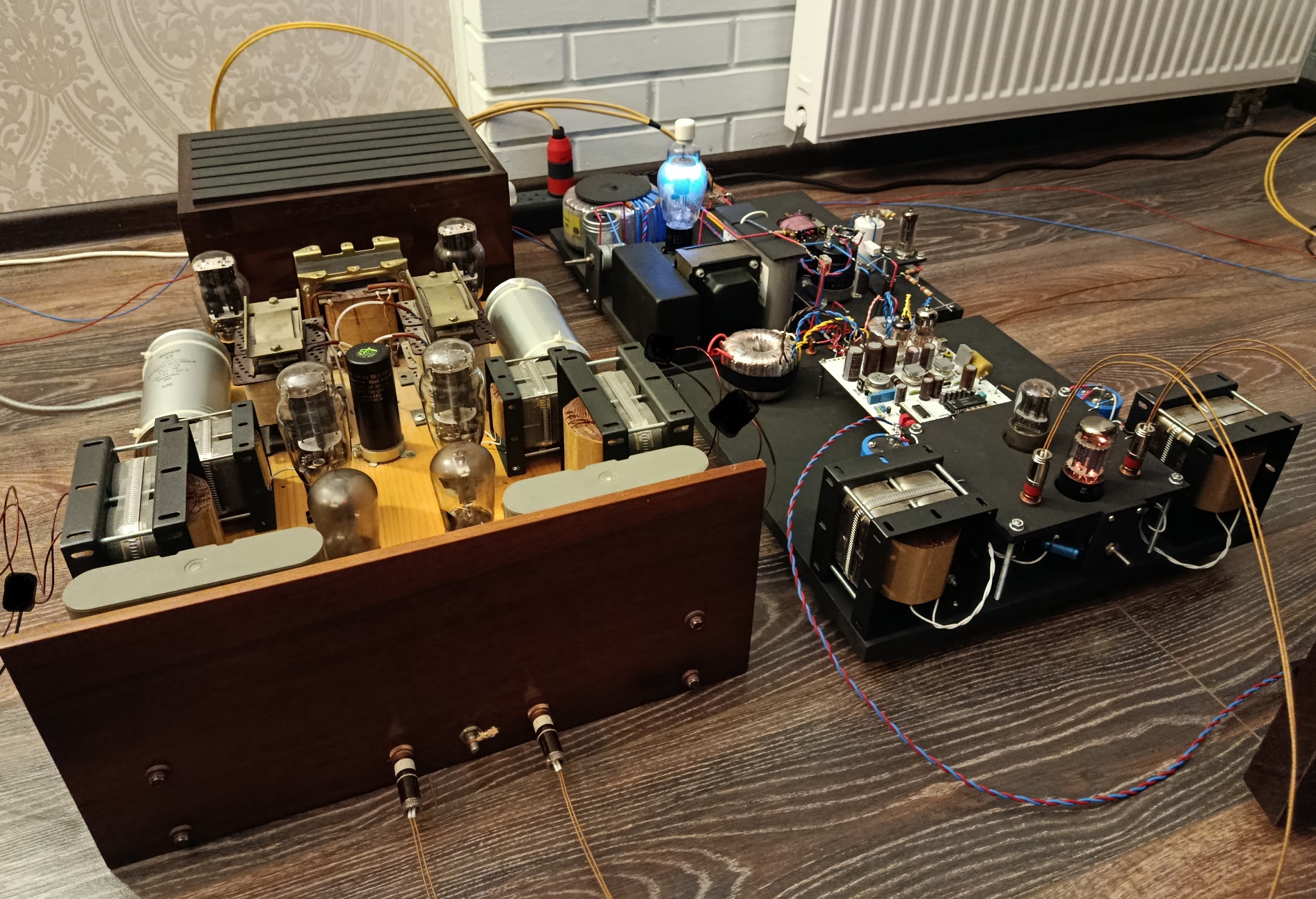

Akrill Posted November 7, 2025 Author Share Posted November 7, 2025 От сети, напрямую. То вдалеке накальник и пара дросселей, затем межкаскадные тр и совсем близко выходные. 1 Quote Link to comment Share on other sites More sharing options...
юрий3 Posted November 7, 2025 Share Posted November 7, 2025 5 часов назад, Akrill сказал: От сети, напрямую. То вдалеке накальник и пара дросселей, затем межкаскадные тр и совсем близко выходные. Круто, внушает. Quote Link to comment Share on other sites More sharing options...
Akrill Posted November 7, 2025 Author Share Posted November 7, 2025 Юрий, вы меня смущаете))) что там крутого... стандартный набор... BG WKZ может выбивается из стандартности, так привык к нему в том месте за 10 лет, что его современная недоступность эмоций не вызывает. Ну нет их и нет.. замечательно обходимся и без них во всех новых проектах... 1 Quote Link to comment Share on other sites More sharing options...
Normann Posted November 7, 2025 Share Posted November 7, 2025 18 minutes ago, Akrill said: Ну нет их и нет.. замечательно обходимся и без них во всех новых проектах... Всё же БГ были хороши! Обходимся конечно, но не без труда и с иным результатом... 1 Quote Link to comment Share on other sites More sharing options...
