Alexey_04 Posted November 11, 2025 Share Posted November 11, 2025 Давно уже смотрю в сторону LC фильтра, как замену электронному дросселю. Вся проблема в том, что вот эти токовые всплески, вызванные зарядом накопительных емкостей, они создают такую нехилую электромагнитную помеху, с которой очень сложно бороться. Если только подогнать к дому танк и запихать туда блок питания, тогда ещё будет какая-никакая защита. Собственно при использовании LC фильтра, форма тока в трансформаторе тоже не идеальная, но по крайней мере имеет не такую высокую амплитуду. В сети уже есть не одна статья, показывающая разницу гармоник с LC фильтром и с CLC, поэтому смысла это лишний раз разъяснять нет. Однако, когда начал эксперементировать в симуляторе, увидел вот такую картинку. Т.е. при необходимом питании в 300 вольт, напряжение в момент включения повышается до 540 вольт. А это черевато, мягко говоря, не очень приятными последствиями. Ну да, дроссель имеет активное сопротивление, и в симуляторе это чуть-чуть улучшило картинку, но не сильно. И тут подумалось, а ведь в реальной-то жизни, у дросселей ток насыщения не бесконечный, значит картинка может выглядеть получше. Смоделировал сердечник с 16-ю квадратами, 2000 витками и 0.5 мм зазором и вот уже получается картинка получше Это ещё я сильно оптимистично выставил выходное сопротивление источника и активное дросселя в 10 ом. В реальности, для анодных токов, там вполне ом 50 будет. Ну и напоследок, попробую увеличить сечение сердечника в 4 раза, а количество витков уменьшить в 2 раза. Т.е. получим ту же индуктивность, но в 2 раза больший ток насыщения. Как видим, всплеск повыше, но ещё не критично. Т.е., какой можно вывод сделать. С реальным дросселем никаких скачков напряжения не будет. Главное, дроссель изготовить так, чтоб его ток насыщения лишь немного превышал(не более, чем на 25%) номинальный ток. Конечно можно долго рассуждать о целесообразности применения LC фильтра. Но на мой взгляд, если усилитель делается для себя любимого, то почему б и не заморочиться... 1 Quote Link to comment Share on other sites More sharing options...
александр шумилов Posted November 12, 2025 Share Posted November 12, 2025 11 часов назад, Alexey_04 сказал: Как видим, всплеск повыше, но ещё не критично. Осталось дело за малым, перед L поставить мааааленькую ёмкость и посмотреть... Quote Link to comment Share on other sites More sharing options...

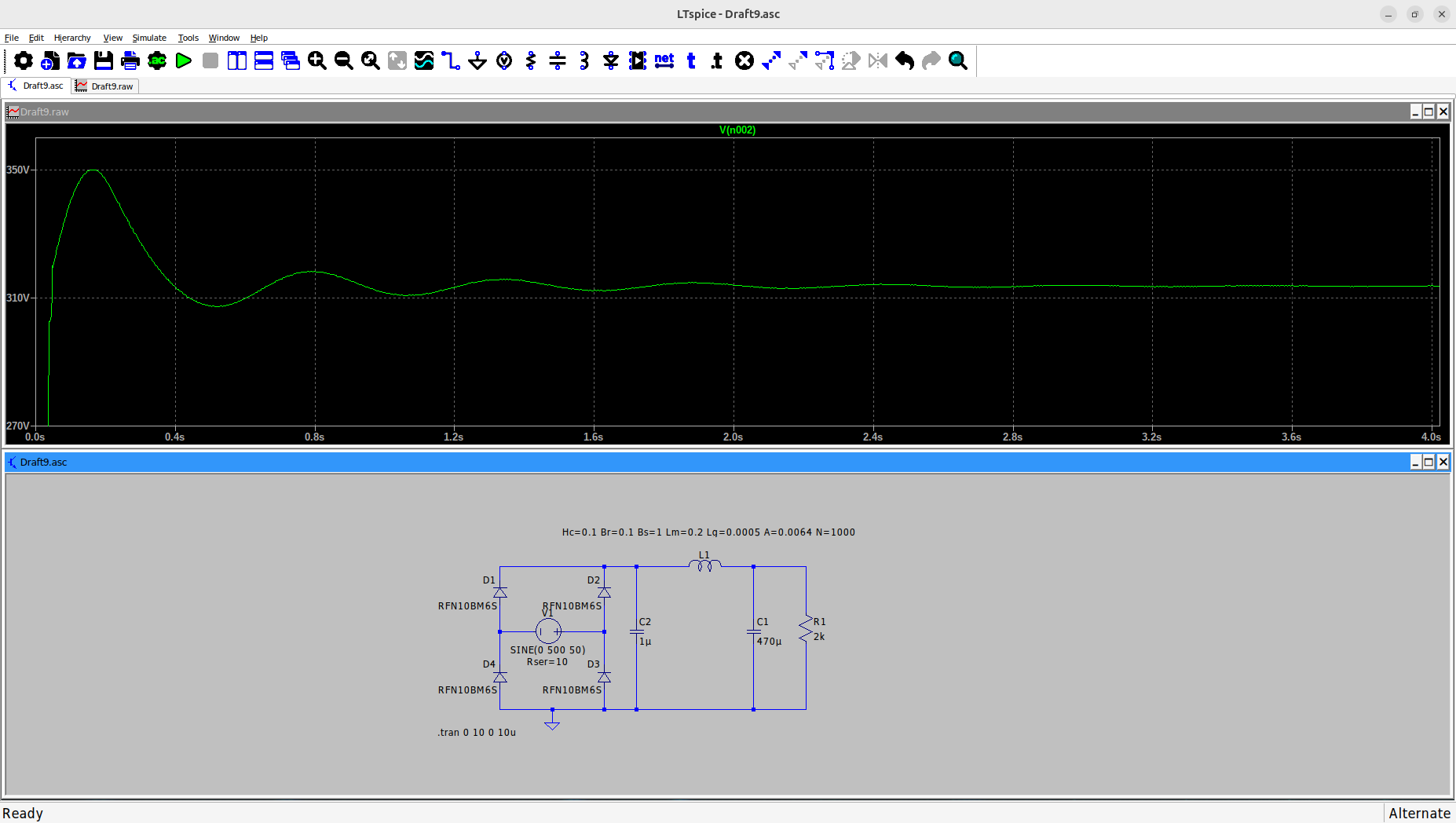

Alexey_04 Posted November 12, 2025 Author Share Posted November 12, 2025 10 hours ago, александр шумилов said: Осталось дело за малым, перед L поставить мааааленькую ёмкость и посмотреть... Всплеск такой же, колебания затухают чуть быстрее В железе кстати(в питании накала ГК-71 20В, 3А), при добавлении небольшой ёмкости, появляются небольшие высокочастотные осцилляции после переключения диодов Quote Link to comment Share on other sites More sharing options...
александр шумилов Posted November 12, 2025 Share Posted November 12, 2025 9 минут назад, Alexey_04 сказал: Всплеск такой же, колебания затухают чуть быстрее Ничосе чуть быстрее, почти сразу. 10 минут назад, Alexey_04 сказал: В железе кстати(в питании накала ГК-71 20В, 3А), при добавлении небольшой ёмкости, появляются небольшие высокочастотные осцилляции после переключения диодов Так тут токи в разы, ёмкость тоже надо в разы больше. Quote Link to comment Share on other sites More sharing options...
Alexey_04 Posted November 13, 2025 Author Share Posted November 13, 2025 On 11/12/2025 at 8:42 PM, александр шумилов said: Так тут токи в разы, ёмкость тоже надо в разы больше. Ну я там и подтыкал ёмкость чуть побольше. 4.7 мкФ. Хотя, согласен, для токов в 3А и частоты в 50 гц, это ниочём. Хотя, для частоты 32 кГц, двух удвоителей напряжения, где 4 ёмкости по 4.7 мкФ соединены последовательно, всё прекрасно работало при напруге в 1000 вольт и токе в 300 мА. В общем, была проведена эдакая симуляция питальника на галогенках, чтоб посмотреть, как он потянет анодную нагрузку. Тут вот вопрос появился, по намотке силовых трансформаторов. Поскольку планирую питальник для ГК-71 на 1000 вольт с LC фильтр, мне нужно будет по переменке около 1300 вольт. Если кто-то связывался с такими напряжениями, то на что нужно обращать внимание при намотке трансформатора? Quote Link to comment Share on other sites More sharing options...
александр шумилов Posted November 14, 2025 Share Posted November 14, 2025 8 часов назад, Alexey_04 сказал: 1300 вольт. Если кто-то связывался с такими напряжениями, то на что нужно обращать внимание при намотке трансформатора? Большое окно, но внавал не мотать Quote Link to comment Share on other sites More sharing options...
Alexey_04 Posted November 14, 2025 Author Share Posted November 14, 2025 45 minutes ago, александр шумилов said: Большое окно Чтоб было больше расстояние между обмоткой и железом? Quote Link to comment Share on other sites More sharing options...
Айсберг Posted November 14, 2025 Share Posted November 14, 2025 12.11.2025 в 00:20, Alexey_04 сказал: при необходимом питании в 300 вольт, напряжение в момент включения повышается до 540 вольт. А это черевато, мягко говоря, не очень приятными последствиями. с анодными ёмкостями " правильных" размеров пуск в два шага оказывается неизбежным. 1 Quote Link to comment Share on other sites More sharing options...
александр шумилов Posted November 14, 2025 Share Posted November 14, 2025 8 часов назад, Alexey_04 сказал: Чтоб было больше расстояние между обмоткой и железом? и больше места для изоляции... Quote Link to comment Share on other sites More sharing options...
