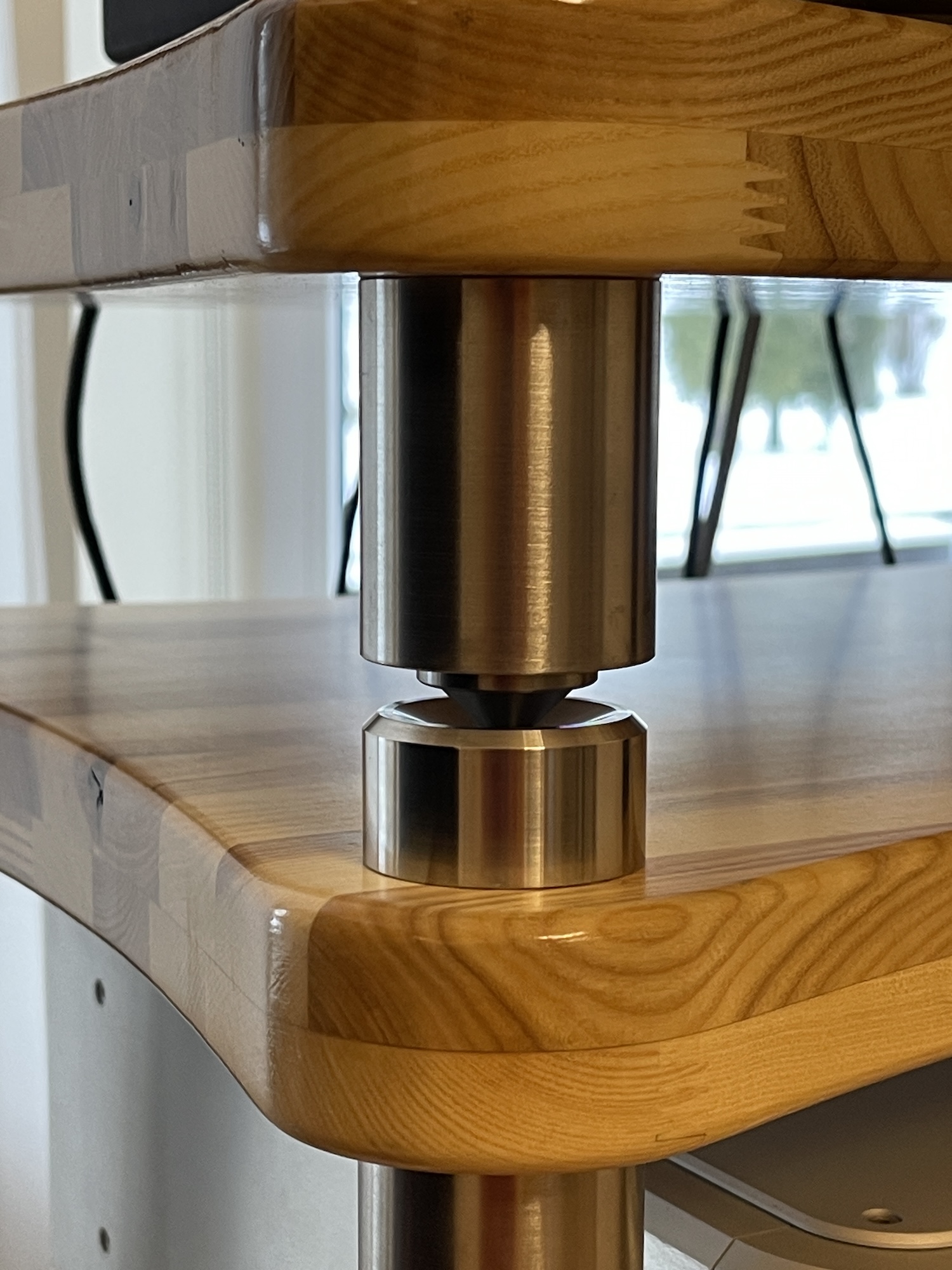

Две самодостаточных в принципе полки установлены друг на друга с развязкой конусами. За счёт последних получившаяся конструкция очень неплохо самоцентрируется.

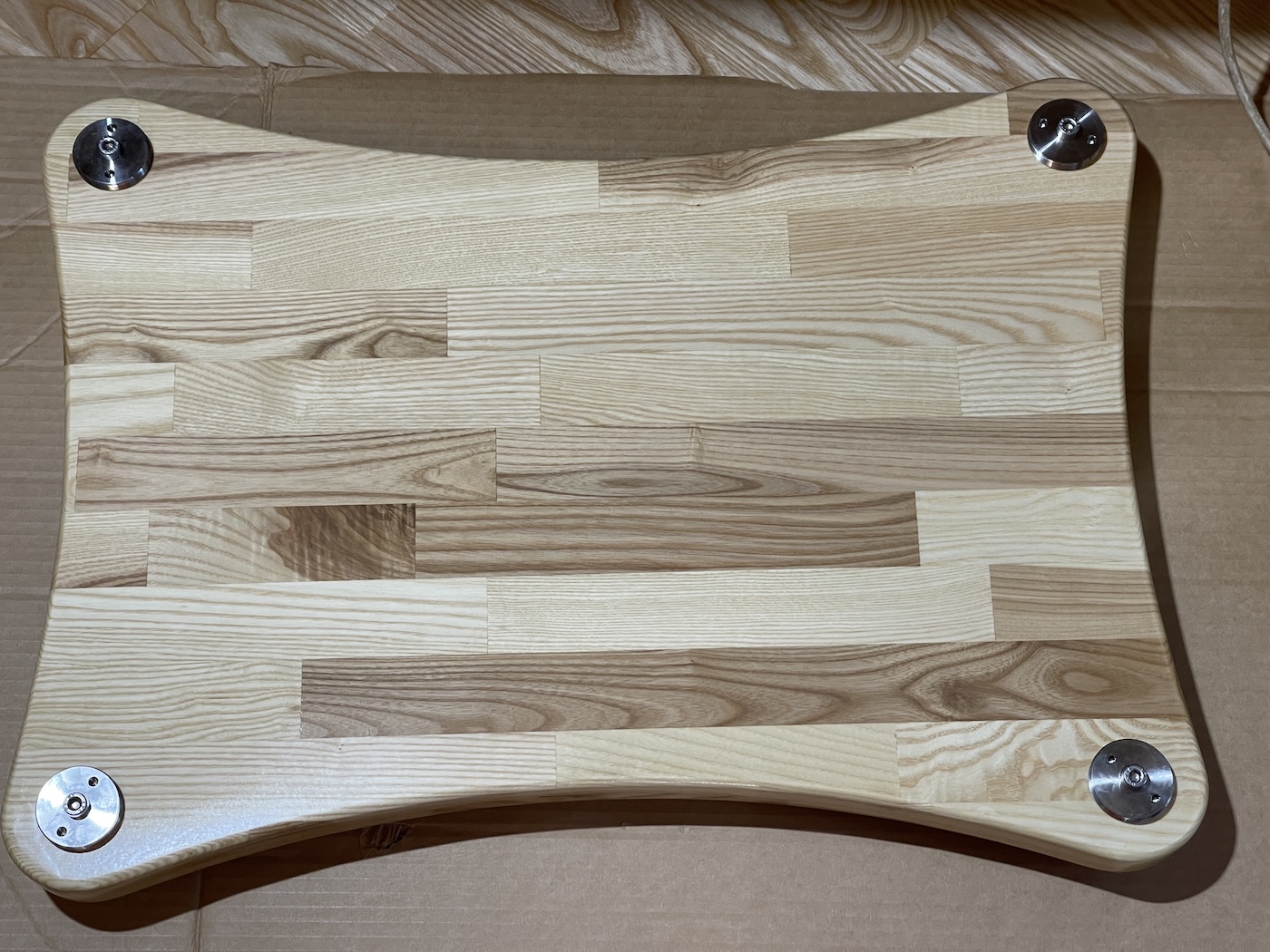

Да. В первую полку вкручены потайные втулки с резьбой. Далее шайбы. Потом трубы. Следом шайба с заранее затянутым в ней болтом. Нанизывается следующая полка. Накручиваешь/затягиваешь следующие шайбы. Накручиваешь на них трубы/ноги. Последними идут регулируемые ножки с развязкой на шариках.

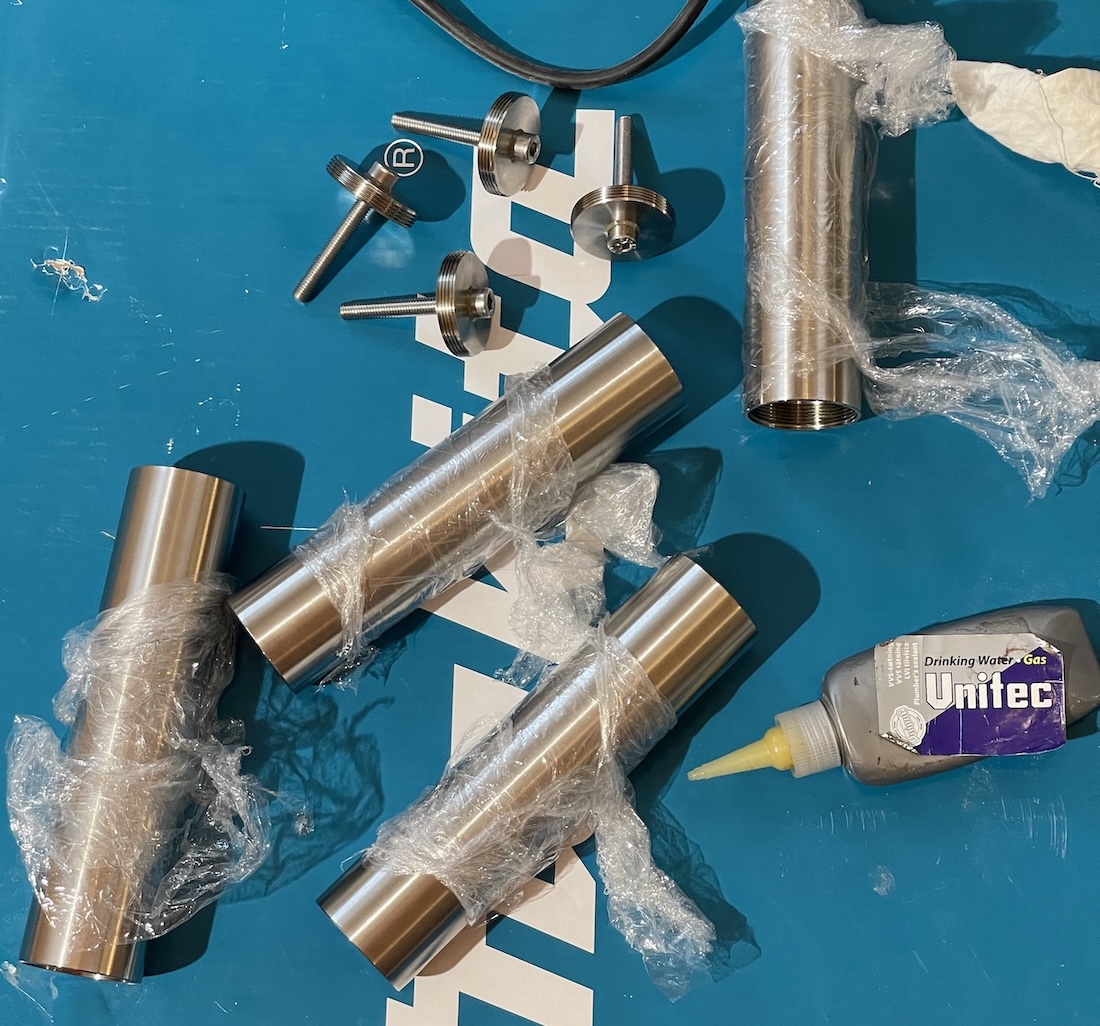

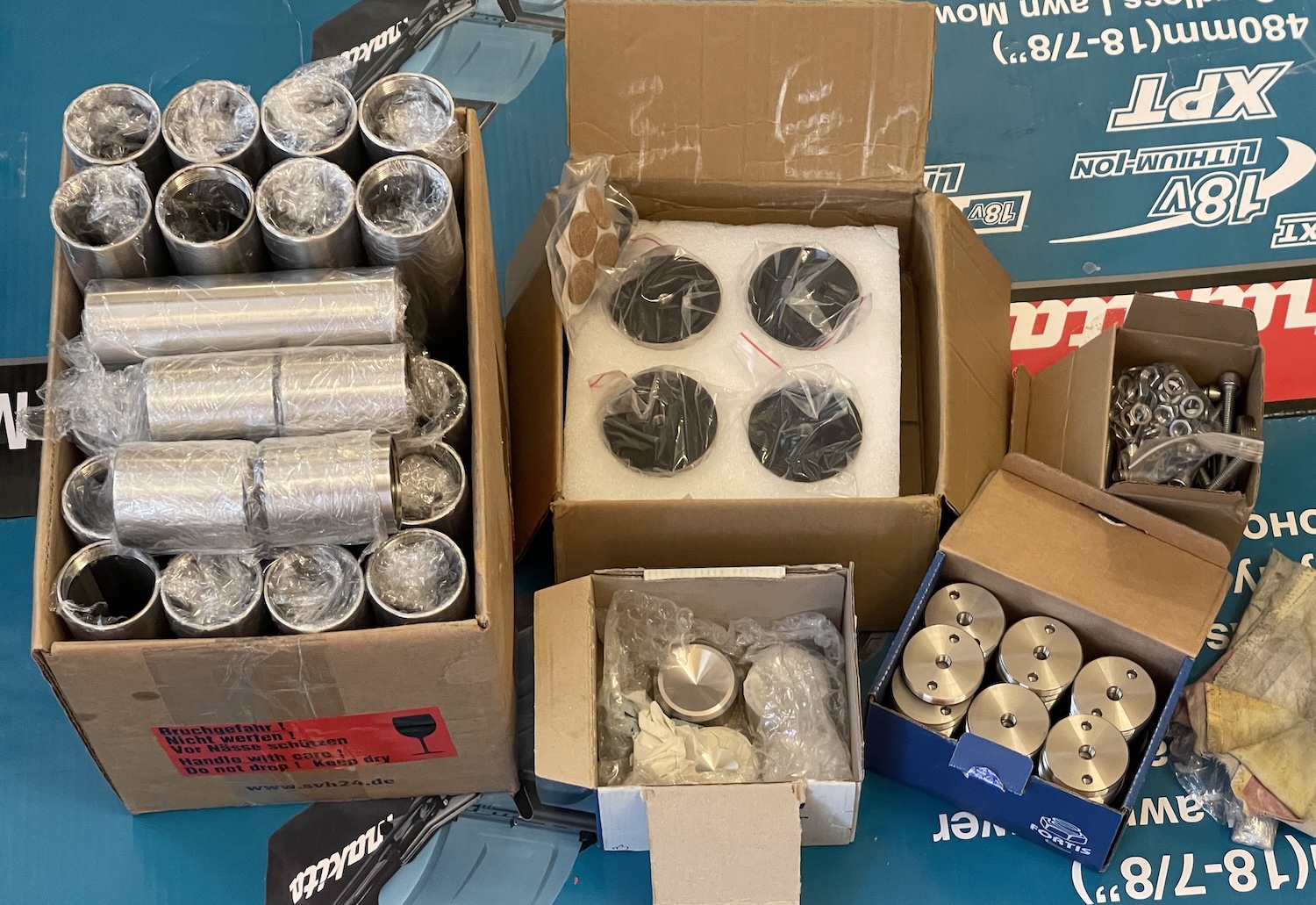

В трубах нарезаны резьбы, изготовлены соответствующие шайбы. Эта часть заказная. В домашних условиях подобного не сделаешь. При сборке всё стянуто болтами.

Без претензий на референс. Нержавейка/ясень. Ставятся одна на другую.

Красивое. ДимДимыч от дел отошёл - конкурентов на изготовление подобных ТВЗ сыскать не просто. Тёзка не в счет.

У меня D-03 и D-02x. Последний нравится больше, хотя и 03_й не плох. Вообще если брать Эзотерики, так из топовых продуктов или смотреть в сторону других производителей.

Как-то не вяжется D-30 с более высокими по линейке транспортами. Р-03 хороший транспорт. ИМХО, заслуживает D-03 или более свежий дак.

Т.е. просто сделать усилитель на понравившейся выходной получается не вариант?

Ну к примеру тем, что гудели даже без нагрузки. Те, что попались в руки. Кто-то где-то когда-то видел, чтобы я что-нибудь мотал?

Нужно проектировать по другому.

В одной из Анней - анодное - сложение из 5 удвоителелей. В обсуждаемой - по фото - похоже 4. Всё заточено под стандартные доступные электролиты и минимум витков мотать. Хотя в последнем случае похоже вообще без запаса. Себе любимому подобный конструктивно БП бы не пожелал.

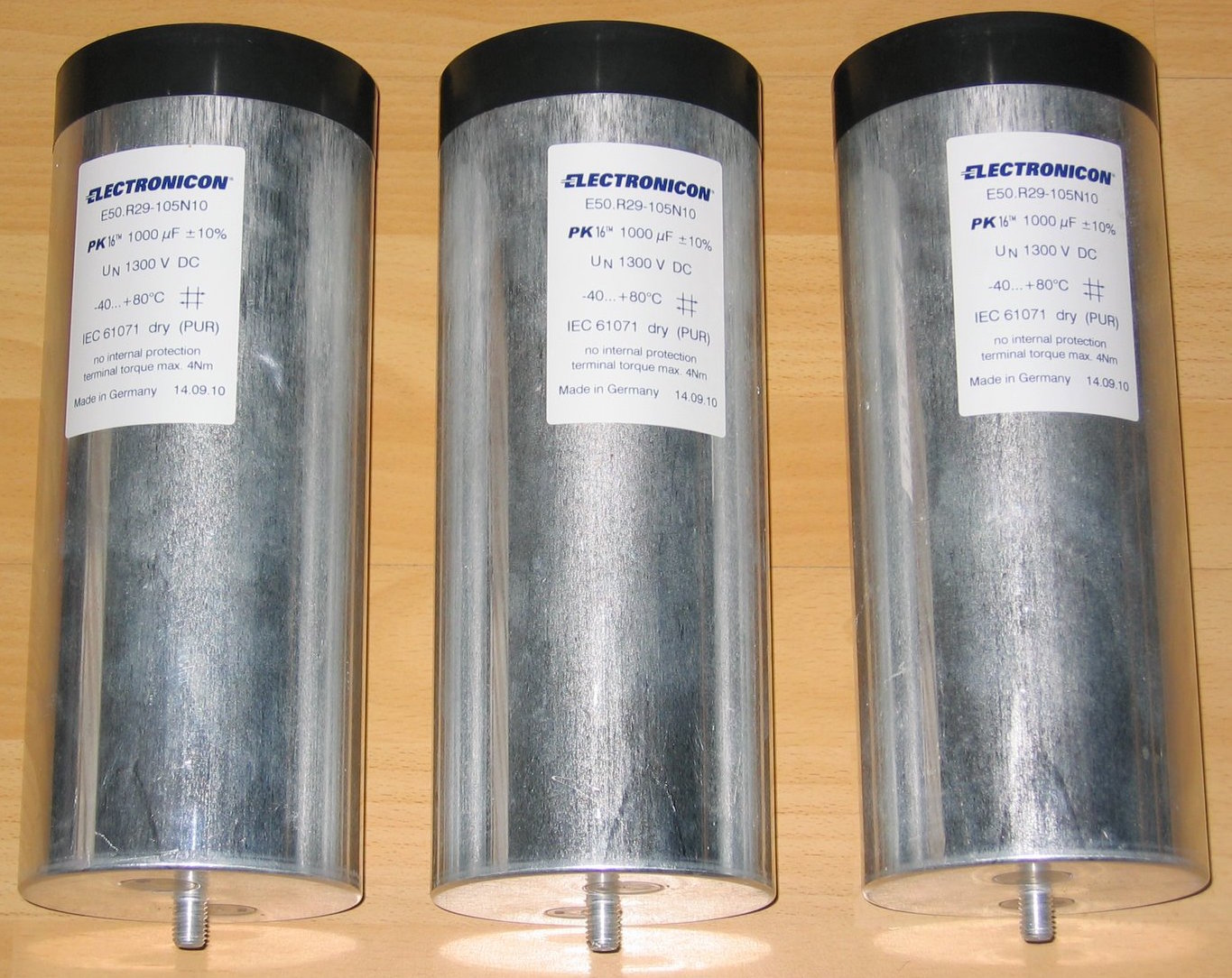

На такое напряжение собираю сейчас бутерброды из Bosch MP 18мкф/2500в + Aerovox 196мкф/2300в. Компактно и сердито. По габариту они близки. Электрониконы 4 шт. под удвоение мог бы выслать назад на Неметчину без проблем. Есть и 450 на 1100.

Ну вот и усилитель на ГУ-48 рядышком нарисовался. Последнее многое объясняет

Боюсь фото не отражает продуманного конечного конструктива. Несколько трансформаторов и панелек конечно хорошо, а по факту потом не влезет чего хотелось бы

По спорил бы. Как вариант, семейство TB3/750 с меньшим накалом и Миллером при схожих прочих; + нормальной типовой панелькой. Ценой ТВЗ с высокой приведёнкой.
