  1. Здравствуй, Юрий. Записать оркестр с большим динамическом диапазоном нормально, очень сложно, нужна хорошая звукозаписывающая аппаратура, что было - то было (Canon XA25 и две конденсаторные пушки Rode NTG-2). Никогда не писал так. Если громко записываю прут искажения микрофона, тихо -слышен розовый шум. Никакой обработки записи не делалось. А так на акустике искажений вообще не слышно. Простые мелодии со скрипочкой не интересно было записывать - это сыграет и муз. центр за 500 баксов.
  2. Это кастрированный звук, не имеющий ничего общего к оригиналу.
  3. Здравствуйте. Да, помню. Это были сердечники 30кср. В последствии завод отказался делать разрез на 30кср и пришлось перейти 5бдср С тех пор все выходные трансформаторы использую на сердечниках из 5бдср.
  4. Оркестр не слышно (на микрофон сколько фильтров одели?), низких нет вообще, запись тихая, полоса узкая... какая чистота, о чём вы? Дайте нормальную запись оркестра, а не одну палку с двумя струнами
  5. Кроме заморочек с красивой видео-презентацией в чем разница в звуке? В собственном убеждении?
  6. Играет YouTube, а не система. Я не видел и не слышал ни одного подобного чистого ролика. Ни одного. Это просто демонстрация работоспособности... остальное можно оценивать только непосредственно.
  7. На фотографиях показан принцип намотки выходных трансформаторов для ГУ-81. Первичная обмотка - мотается в два провода ПЭТВ-2 диаметром 0,64 мм. Вторичная обмотка - мотается в 4 провода 120х0,071 мм (1 слой). Трансформатор содержит 7 секций - 4 первички, 3 вторички (6 слоев W1, 3 слоя W2) W1 = 2415 витков, r1=26,4 Ом W2 = 136 витков, r2=0,21 Ом L1 = 30 Гн, Ra=2600 Ом Вес = 26,3 кг, n=0,0563 R вых. = 0,8 Ом Проведены некоторые измерения усилителя. Уровень сигнал/шум преддрайвер+оконечник при положении регулятора громкости в максимум = 0,1-0,2 мВ (точно измерить трудно из-за наводок). На акустике полная тишина, такое ощущение как будто выключен усилитель. Максимальное выходное напряжение равно 29,5 В на нагрузке 8 Ом на частоте 1000 Гц = 108 Вт Полоса частот при выходной мощности 1 Вт - 5 Гц - 32000 Гц (-3dB) КНИ 1000 Гц (1 Вт) = 0,025 % Чувствительность - 0,85 В О звуке: после примерно 100 часового прогона... прекрасная динамика, естественное звучание живых инструментов, микро и макродинамика. Такое ощущение что на выходе не пентод, а мощная 211-я. Характер звука 211. Окончательный режим 211-й в драйвере: Uа=960 В, ток анода 78 mA. Для увеличения энергетики по сигналу в области баса увеличенная ёмкость на выходе анодного стабилизатора 211-й лампы до 300 мкФ х 1000 v, на входе стабилизатора 470,0 мкФ х 1350 v. Это примерно столько сколько в Шторме на ГУ-81м, а здесь это на выходе драйвера.

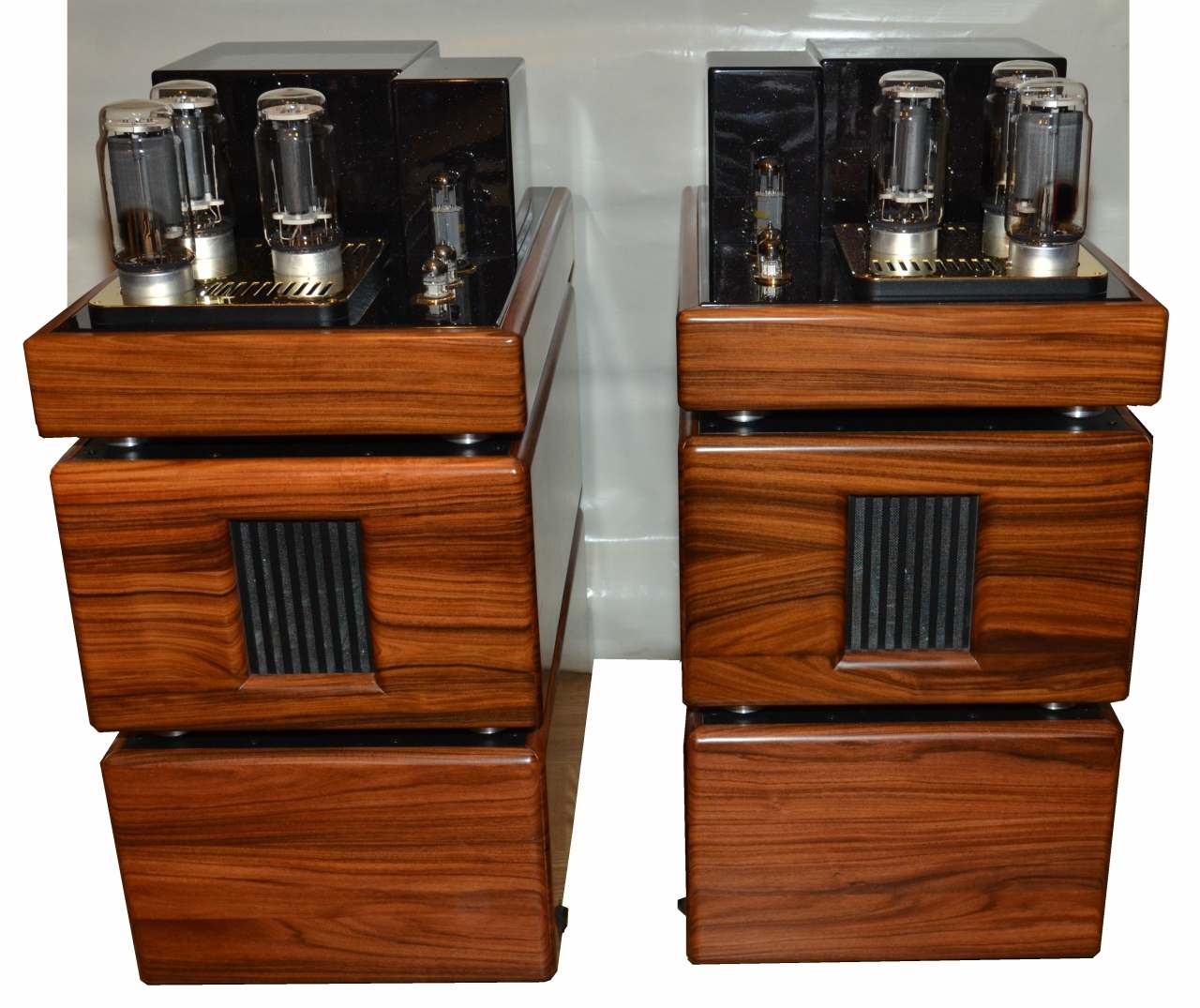

  8. Система собрана и проходит "обкатку". Тем кто переживает за безопасность - защитные стекла появятся, через пару недель.
  9. Работа близится к завершению! Правый канал готов полностью (пока без защитных стёкол).
  10. Работа движется. Сделано на текущий момент: выходные трансформаторы и блоки питания (пока без ГУ-81).
  11. Ашинский завод Про сравнение - есть у них на сайте
  12. По вашей ссылке данные даны для магнитопроводов без разреза. С разрезом 5БДСР обозначается - 5Р Потери на перемагничивание зависят от ширины разреза.
  13. Это оптимальные частотные показатели ведь мощник - это катодный повторитель с коэф. усиления 0,93. По сравнению с анодной нагрузкой, выходной трансформатор которого, был бы в полтора-два раза больше чем здесь на той же выходной мощности и низ был бы не 8 Гц, а дай Бог 25-30 Гц, а верх еле дотягивал бы до 20-ти кГц на 8 Ом. Пришлось бы поднимать анодное напряжение до 1300-1400 вольт, при этом переменная составляющая сигнала доходила бы, до 1000 вольт. В катодном повторителе при Rа=2500 Ом, N=0,057 и нет такого высокого напряжения на первичной обмотке трансформатора - всего 8-10 вольт постоянки от силы, и главное, входная динамическая ёмкость КП намного меньше, чем в усилителе с анодной нагрузкой. А звук определяется, что подаётся на КП преддрайвером, а именно лампой 211. В Шторме EL-34 - по-этому выходной трансформатор должен иметь частотный диапазон чуть шире, чем преддрайвер. Кому интересно: 5БДСР - высокочастотный сплав на основе железа. 72% Fe, 13% Si, а остальные присадки Cu, Br, Ni и т.д.

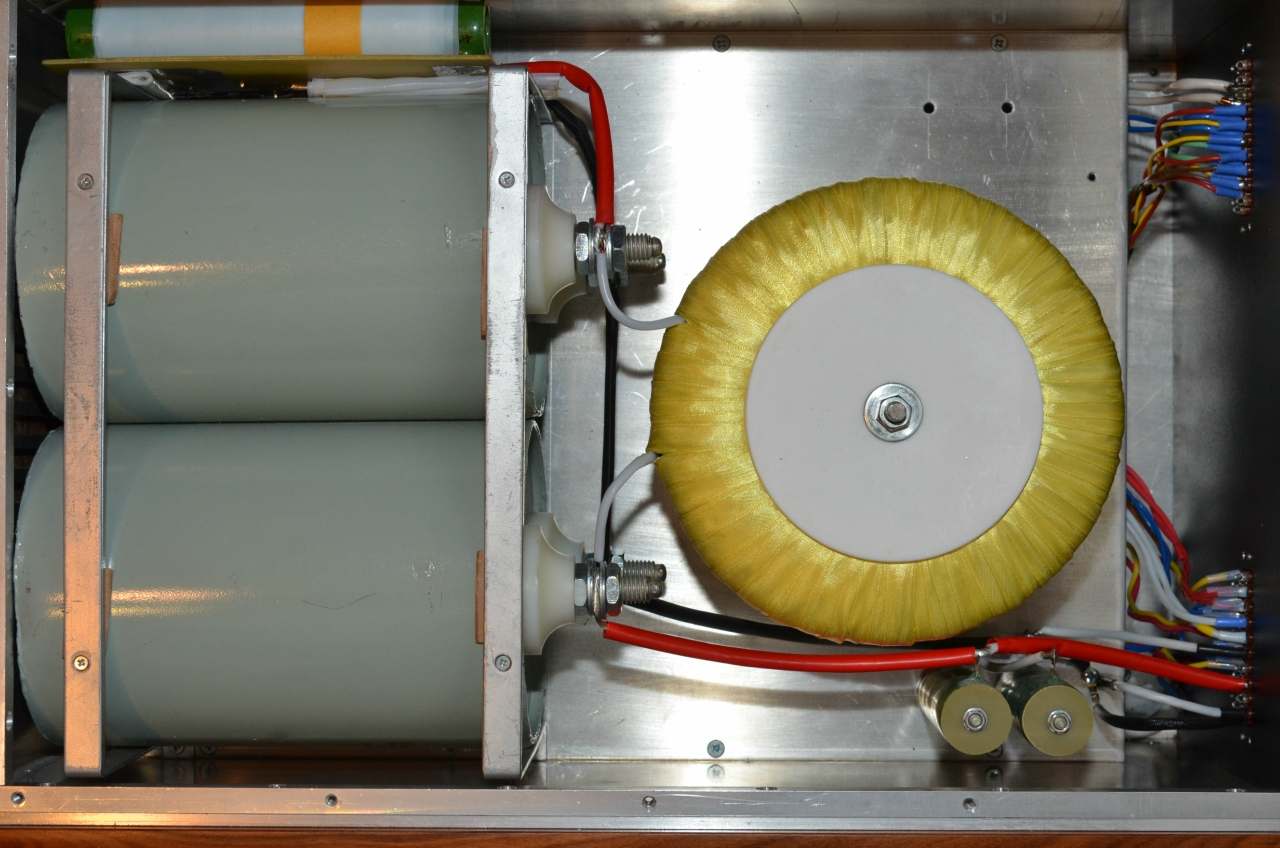

  14. Пока делаются корпуса оконечных моноблоков, а их размеры: 300(ш) 560(Г) 650(в) мм., основные узлы уже сделаны и настроены, кроме выходных трансформаторов. Сердечники выходных тр. сделаны из нанокристалического сплава 5БДСР размером: 210х110х120(мм) , с немагнитным зазором 1,8мм. Первичная обмотка будет намотана проводом ПЭТВ-2 диаметром 0,68мм. в 2 провода, что соответствует сечению провода диаметра 0,98мм. Сопротивление обмотки примерно 20-22ом. Вторичная обмотка будет намотана литцендратом ЛЭШО 120х0,071мм в 6-7 проводов в параллель. В каждом блоке по 3 силовых трансформаторов: анодный 800вт., накальный 400вт.; трансформатор 2-ой сетки ГУ-81 300вт. Накал 81 - выпрямленный и имеет большую емкость фильтра 560.000мкф. Включение накала с задержкой. Так-же с задержкой и включение анодного трансформатора, и высокого напряжения. Все это осуществляется одной сетевой кнопкой. Есть одно новшество: при вставление межблочного кабеля XLR в аппаратное гнездо CARDAS в блок мощности конт. №1(экран) замыкается на конт."0" земля, при этом включается реле, контакты которого размыкают сопротивление утечки 1ой сетки ГУ-81,которое шунтирует вторичную обмотку переходного трансформатора. Отрицательное напряжение смещения поступает через межблочный кабель на вторичную обмотку переходного тр. , а далее на сетку ГУ_81, тем-самым нагрузка переходного тр. чисто емкостная. При снятие межблочного кабеля. реле выключается и сопротивление утечки снова подключено к сетке ГУ-81.
  15. Все зависит от тока, анодный ток составляет через 33с около 0,12а и напряжении между входом и выхода стабилизатора 160в, Так что мощность небольшая.
  16. Кнопки незадублированы, на каждый канал стоит свой фильтр Фурутек. Предусмотрена задержка питания. Сначала включается накальный трансформатор, через минуту реле включает анодный трансформатор.
  17. Панелька с 33-й лампой с платой соединена через втулку высотой в 5 мм. Больше нельзя иначе лампа упрется в крышку.
  18. Да, это так. Но будет добавлен ламповый стабилизатор по второй сетке лампы ГУ-81М, в качестве проходной используется 6С33С. Спасибо! Указанные напряжения измерены вольтметром В3-40 через делитель 1:10 На полную обмотку. Величина приведённой нагрузки к аноду 211 в три раза меньше, чем ты указал. Ток первого каскада 30 мА. Ток 211-й от 65 до 80 мА в зависимости от индукции насыщения переходного трансформатора на частоте 20 Гц при напряжении ~500В... что означает примерную мощность в 100 Вт на ГУ-81
  19. Усилитель состоит из двух частей: - блок пред-драйвера - оконечный каскад на ГУ-81М (два моноблока, включенных катодными повторителями). 1) ПРЕД-ДРАЙВЕР - это 2-х блочный усилитель с отдельным стабилизированным блоком питания, для каждого канала отдельно. Блок выполнен в виде двойного моно с отдельным включением для каждого канала. Силовые трансформаторы 4 штуки, по два на каждый канал. Суммарная габбаритная мощность трансформаторов - 2000 Вт. Сам усилитель находится в отдельном корпусе и соединяется со блоком питания кабельным разъемом. Схема усилителя - двухкаскадная. РГ - трансформаторный, выполнен на аморфном кольце марки 82КСР проницаемостью 1000. Размер кольца 50х32х25 мм. В качестве переключателя РГ использован Amtrans Attenuator K23SER-MO. Активное сопротивление регулятора громкости - 30,5 Ом, L=121 Гн, динамический диапазон 44 dB. От электромагнитных помех регулятор защищен двойным экраном. Первый каскад СРПП, входная лампа 6Ж52П в триодном включении. В таком включении эта лампа дает минимальные шумы и высокое усиление. В качестве динамической нагрузки используется лампа 6П41С в триодном включении, имеющая широкий сеточный раскрыв. Выходное сопротивление каскада около 360 Ом и током 30 мА. Второй каскад на лампе 211, гальванический, соединенный с первым каскадом. В качестве переходного трансформатора используется магнитопровод из АМС - нанокристалический ШЛ 60х50, окно 90х28. Обмотка намотана проводом ПЭТВ-2 диам. 0,38 мм, W1=W2=4100 витков. Обмотки секционированы. L = 72,5 Гн, r1=r2=194 Ом. Трансформатор симметричен и может использоваться для подключения мощных двухтактных оконечных каскадов. Выходное напряжение: ~550 В (макс. ~600 В) Частотная характеристика: 10 - 75000 Гц (-3 dB) Усиление: 750
  20. Балансный ламповый усилитель мощности А-60 (моноблок) на КТ-120 (50 Вт) в ультралинейном включении на аморфных выходных трансформаторах. Корпус усилителя выполнен из меди, толщиной 3 мм и покрашен акриловой краской. Схема усилителя - балансная. На входе применен двойной балансный дифкаскад с источником тока в катодах ламп. Анодные напряжения входных каскадов, а также накалы этих ламп, стабилизированы транзисторными стабилизаторами. В усилителе применена неглубокая ООС - 6,5 дБ по плечам. Тороидальный выходной трансформатор на сердечнике из АММС сплава 1 кср (1Т), размером 125х70х70 мм, проницаемостью 11000. Первичная обмотка трансформатора намотана проводом ПЭЛШО, диаметром 0,4 мм; 2х1250 витков. Вторичная намотана литцендратом ЛЭШО (120х0,071) мм в два провода и (50х0,0071) мм в два провода и запараллелены. Обмотки трансформатора секционированы. Тип намотки - встречно-перекрестная с отводом от 680-го витка (ультралинейное включение). Применяемые лампы (моноблок) - 6Н23П-ЕВ (3 шт.), 6Н6П (2 шт.), КТ-120 (2 шт.). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Полоса частот (1 Вт) - 3 Гц - 95000 Гц (-3 Дб) Полоса мощности 17 Гц - 55000 Гц КНИ (1000 Гц, 1 Вт) - 0,08 % Чувствительность по входу: RCA = 0,6 v; XLR=2х0,6v Сигнал-шум: 98 дБ Сопротивление нагрузки: 8 Ом Максимальная мощность: 50 Вт Размеры: 330х460х235 мм Вес: 25 кг Цена: 170 000 р.
×
×
