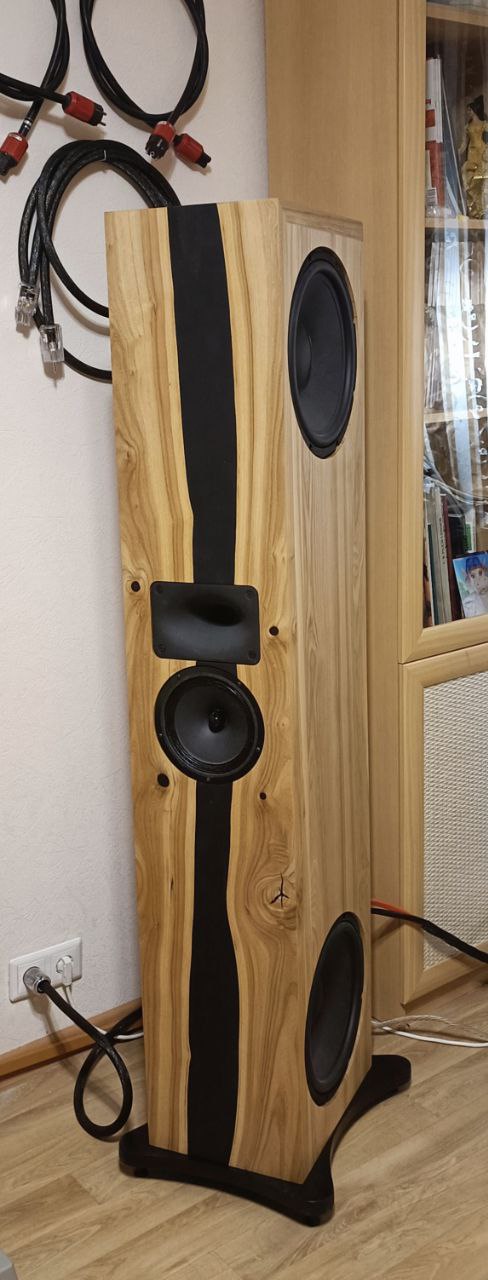

1. АС собственного изготовления:
- открытое оформление: ВЧ - FaitalPro HF108, СЧ - Supravox 165 GMF,
- активные НЧ 4*12" на каждый канал с усилением Hypex Fusionamp FA252,
- СЧ-ВЧ - последовательный фильтр, настроенный на работу с пентодом без обратной связи.
2. Усилитель:
- два моноблока - однокаскадный пентодный PSE на 6AG7 без обратной связи (высокое выходное сопротивление).

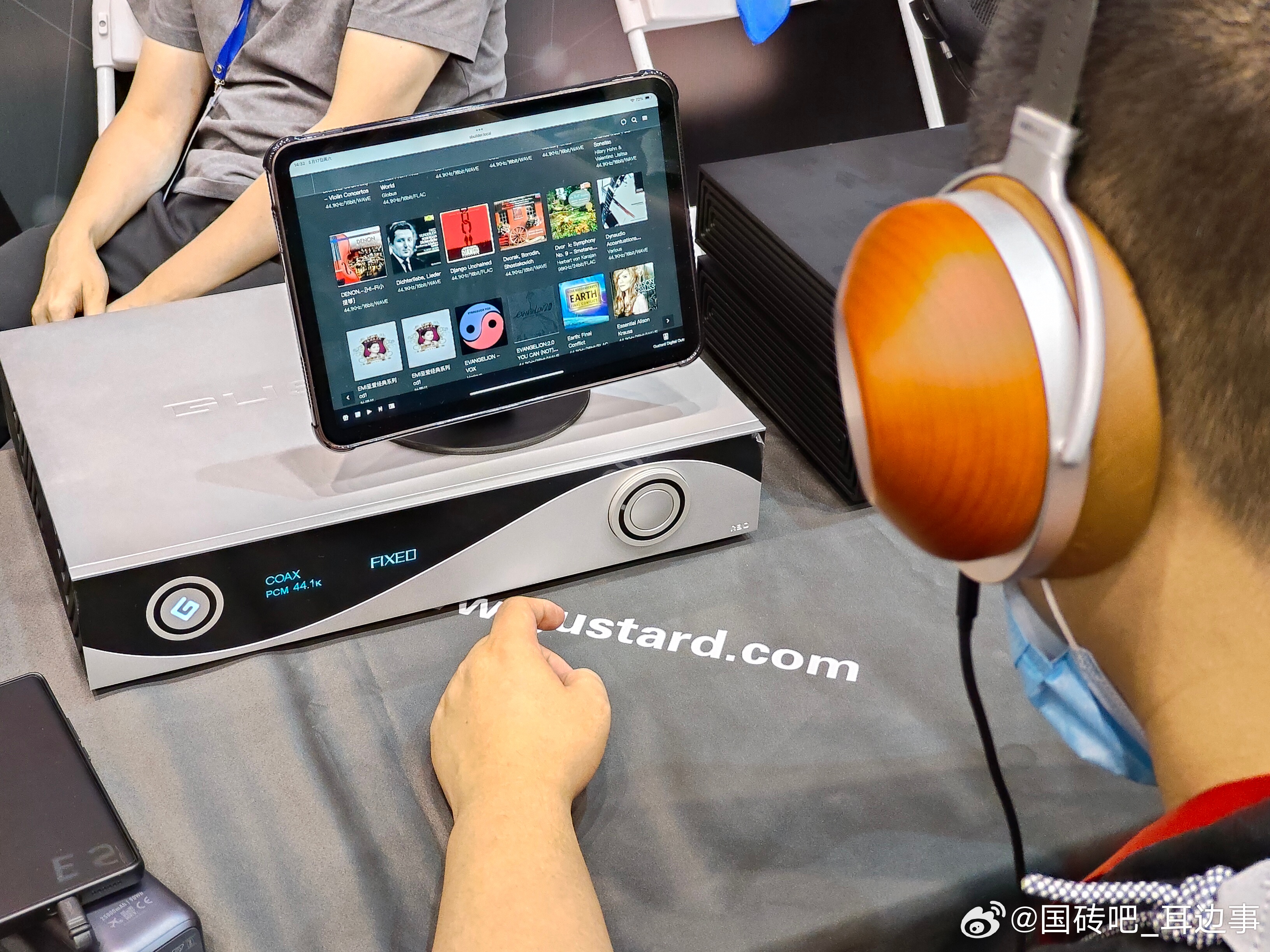

3. Источник/ЦАП Gustard R26 (R2R).
4. Транспорт - Oppo 105 (доработанный).

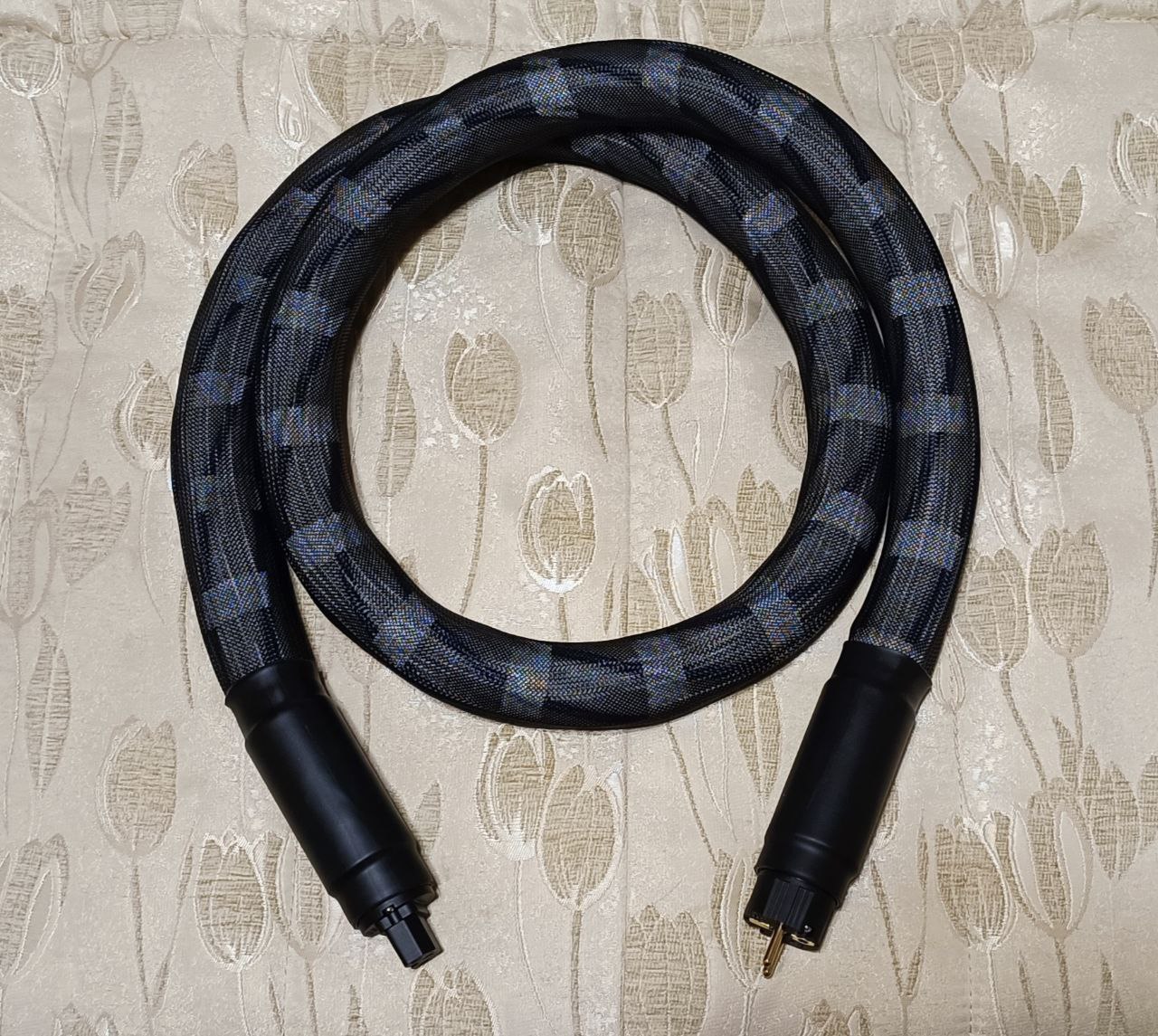

5. Кабельный сет - моножильные антифазные собственного изготовления: акустические, силовые, межблочные.
6. Фильтр на базе развязывающего трансформатора и пр.
-
Hi-Fi Industry relationship
Автор-разработчик (для себя)
Recent Profile Visitors
Display Name History
-
Так можно совсем завязнуть в текстурах, как говорится) Очевидно, все же нужно отделять решение сугубо техничесой задачи, такой как например, ликвидация возбуда, от вкусовщины и подстройки сигнатуры под свои хотелки. После ликвидации того же возбуда - можно упражнаться в категориях "УЛИ, БЛП, ПТМН, МРХ, фольговые, импортные и т.д."
-
У Legacy Whisper, по-моему, что-то подобное.
-
Двухтактный усилитель на ГУ-50, с чего начать?
Staudio replied to dydxbk's topic in DIY и твики, ремонт и апгрейд
Ну, вопрос в том, сколько тока идет через R25 на экранную сетку, а сколько на стабилитроны. -
Двухтактный усилитель на ГУ-50, с чего начать?
Staudio replied to dydxbk's topic in DIY и твики, ремонт и апгрейд
И еще из этой схемы следует, что на R25 падает 273 В и проходит ток 11,3 мА. Соответственно, на второй сетке выделяется менее 4 Вт при допустимых 5 Вт. -
Двухтактный усилитель на ГУ-50, с чего начать?
Staudio replied to dydxbk's topic in DIY и твики, ремонт и апгрейд
Кстати. Посмотрел в рабочей точке 650/60: при второй сетке 150 В - смещение -15 В - ток по графику около 4 мА. при второй сетке 250 В - смещение -31 В - ток по графику, очевидно, ниже 6 мА. при второй сетке 350 В - смещение -51 В - ток... вопрос, но вряд ли сильно выше 10 мА, т.е. в районе 3,5 Вт при допустимых 5 Вт. -
Двухтактный усилитель на ГУ-50, с чего начать?
Staudio replied to dydxbk's topic in DIY и твики, ремонт и апгрейд
В предложенном мной режиме - 650/60, 10 к, 350 на второй сетке - искажения выше 0,1 % начинаются лишь после 20 Вт. 30 Вт - 0,6%. 50 Вт - 0,3%. 60 Вт - 0,8 % Понятно, что это все условно. Но тем не менее, интересная тенденция и вариант безООС. -
Двухтактный усилитель на ГУ-50, с чего начать?
Staudio replied to dydxbk's topic in DIY и твики, ремонт и апгрейд
Ну, я подбираю варианты, с линейным ростом искажений. Смотрю от 1 ватта до максимума на конкретной нагрузочной. А в этом режиме уже на 1 ватте за 1% третьей гармоники. -
Двухтактный усилитель на ГУ-50, с чего начать?
Staudio replied to dydxbk's topic in DIY и твики, ремонт и апгрейд
У меня есть транс 50 Вт пушпульный от Золотой середины с катодной обмоткой. Как вариант, наверное, можно было бы на нее подать 350 В для второй сетки. -
Двухтактный усилитель на ГУ-50, с чего начать?
Staudio replied to dydxbk's topic in DIY и твики, ремонт и апгрейд
Полагаю, что 110 В - это переменка, а на 1 кОм резисторе упадет от силы пара вольт. Вот тут интересное исследование режимов 50-ки: https://forum.cxem.net/index.php?/topic/222821-гу50-в-ультралинейном-включении-выходного-рр-каскада/ Почему меня заинтересовал режим второй сетки на 350 В, так это потому что в этом симуляторе в режиме 650 В/60 мА в пентодном режиме искажения в пуш-пуле весьма малы. https://www.vtadiy.com/loadline-calculators/vacuum-tubes-available-in-the-loadline-calculator/ -
Двухтактный усилитель на ГУ-50, с чего начать?
Staudio replied to dydxbk's topic in DIY и твики, ремонт и апгрейд
Вот тут увидел схемку. Необычно - подают 350 на вторую сетку. Обычно где-то 200-250 В. Это нормальный для нее режим? -
Владимир Попов, прочитайте название темы. И поумерьте Ваш пыл - это не ваша тема. Не нужно сюда активно постить свои эксперименты - иначе закрою для Вас эту ветку.
-
Кстати, д-класс на раскачке не склоняет лампу к возбуждению?
-
Это точно не про Росхайэнд?))
-
дроссели Моточные изделия Михаила К.
Staudio replied to Михаил К.'s topic in DIY и твики, ремонт и апгрейд
Огонь!- 373 replies
-
