дроссели Моточные изделия Михаила К.
Михаил К. replied to Михаил К.'s topic in DIY и твики, ремонт и апгрейд
100 мВ с усилителя, это же постоянный ток 25 мА на 4-омном нч динамике. Он же сгорит рано или поздно... Ну или перегреется... -
дроссели Моточные изделия Михаила К.
Михаил К. replied to Михаил К.'s topic in DIY и твики, ремонт и апгрейд
Тоже неясно как конкретный усилитель будет реагировать. Он же типа тут замыкается на постоянном напряжении на выходе. Если последовательно с первичкой поставить резистор допустим 4 Ома ? На переменном полезном сигнале его считай нет- импеданс 30 Гн на частоте 25 Гц (ниже навряд ли что то есть ) в районе 4700 Ом, т.е. весь сигнал идет на транс. На постоянке (напряжение)- вся постоянка падает на резисторе+ активном первички. -
дроссели Моточные изделия Михаила К.
Михаил К. replied to Михаил К.'s topic in DIY и твики, ремонт и апгрейд
У этого по току миллиампер 10-15 максимум. На 20 мА индукция будет 1.2 Тл, это предел. Если работать с постоянкой, то надо резать и делать воздушный зазор, но тогда индуктивность падает. Я заметил без измерений на слух, что 4-дюймовые по мембранам драйверы через такой автотранс работают выше по частоте, чем через классические резисторные делители. И это логично, если подумать... Ведь чем выше частота, тем больше ускорение мембраны. Значит динамику нужен мощный импульс тока и тут мы имеем ток даже больший, чем может дать усилитель, а с резисторами наоборот - на них и вязнет бОльшая часть мощности сигнала. -
дроссели Моточные изделия Михаила К.
Михаил К. replied to Михаил К.'s topic in DIY и твики, ремонт и апгрейд

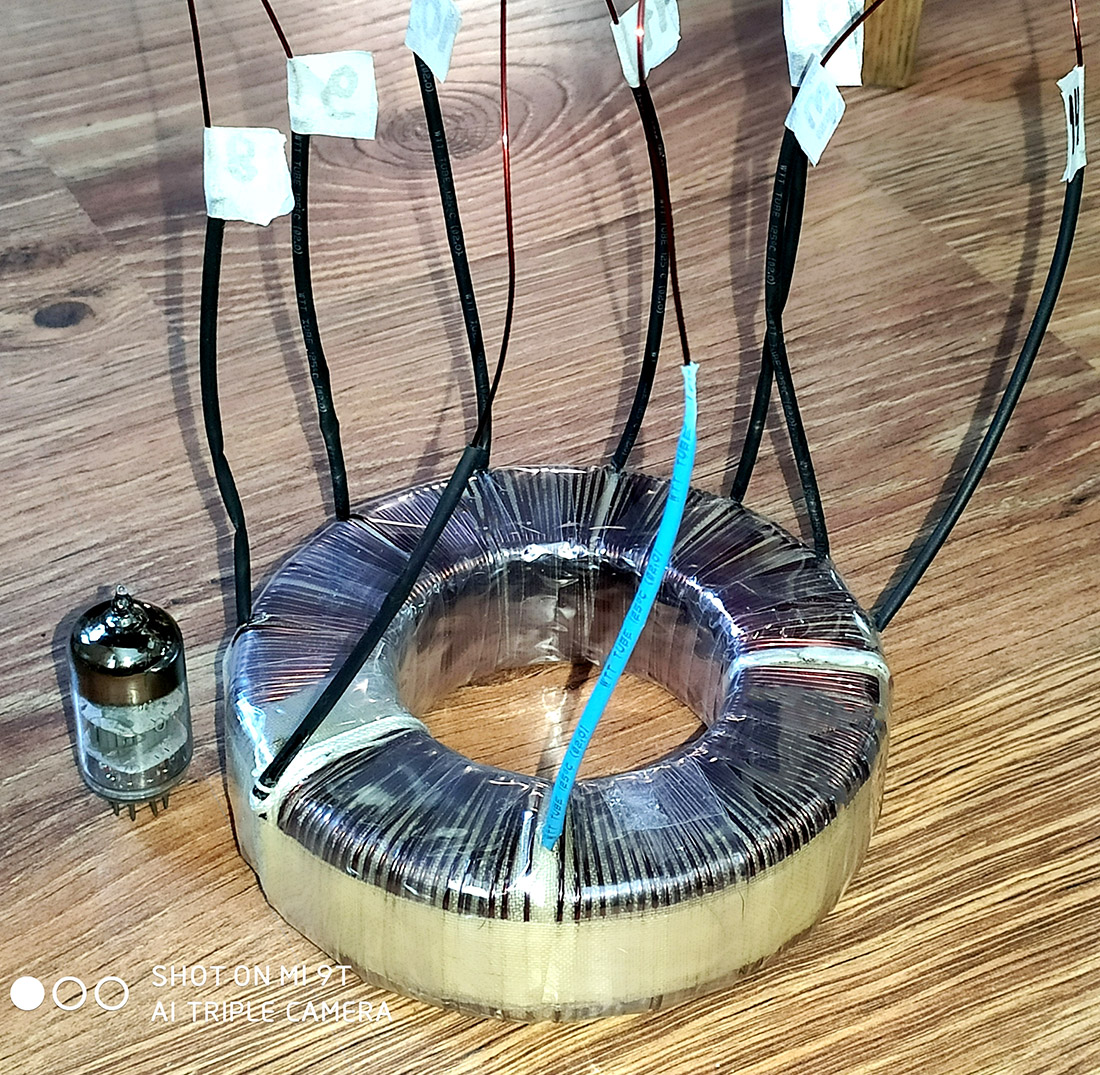

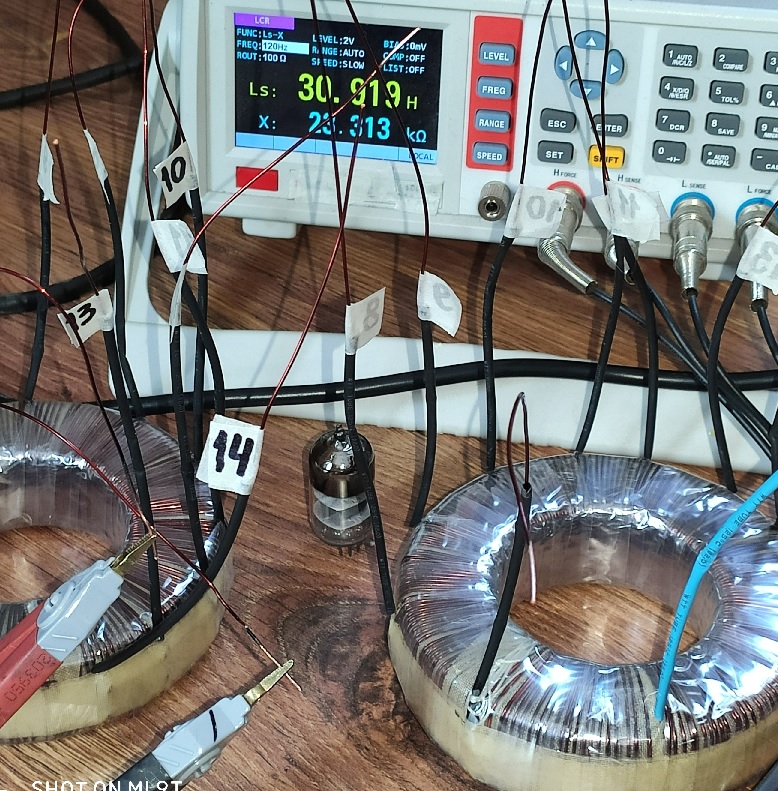

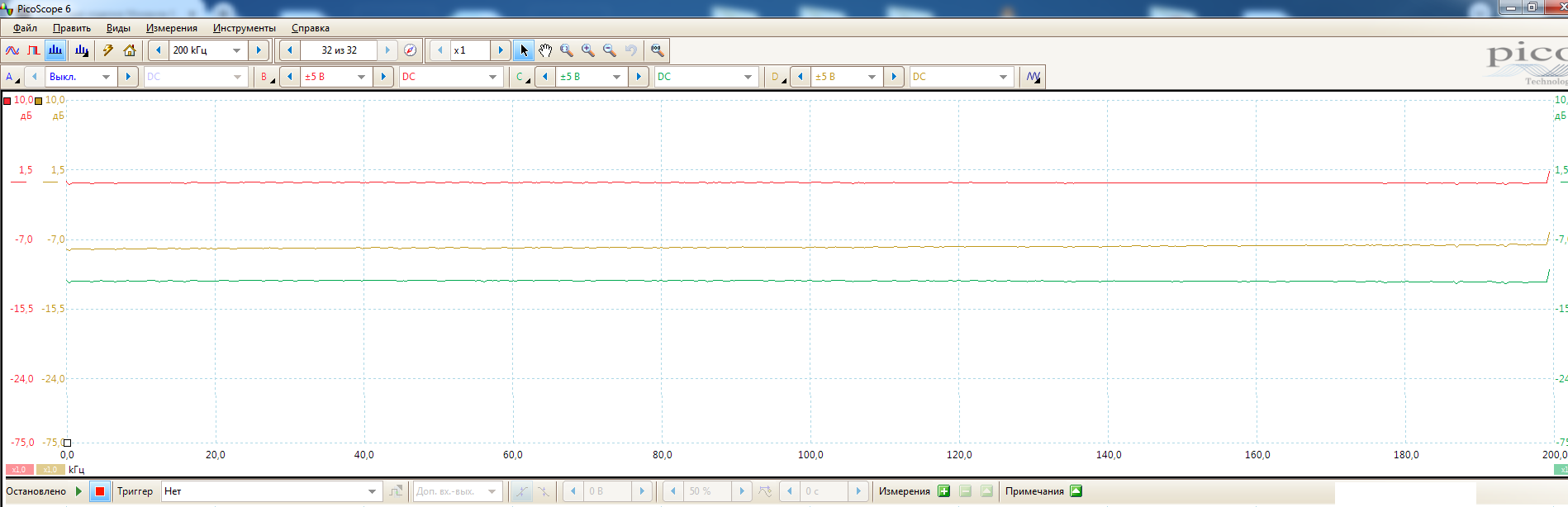

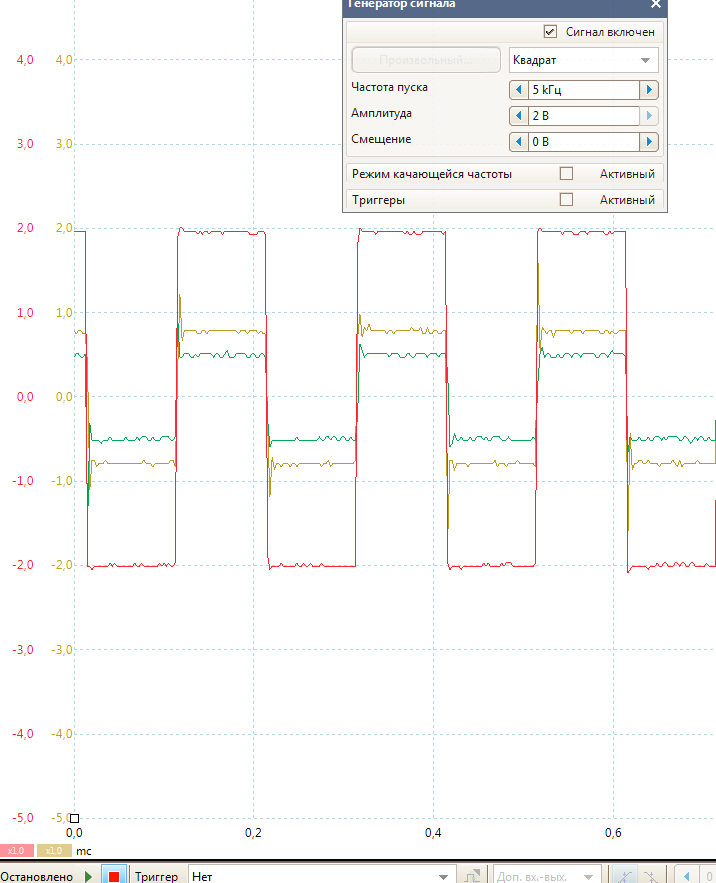

Понижающий аттенюатор для акустических фильтров. Ставится перед фильтром в полосе, где динамики имеют больше отдачу, L-pad соответственно убирается и весь сигнал выходящий с усилителя идет в дело, а не мимо динамика на нагрев резисторов. Плюсом получаем лучший контроль динамика усилителем. При этом сам фильтр остается тем же и его порядок и частота среза не меняются, ведь автотранс стоит до него. Магнитопровод нанокристаллический 5БДСР, индуктивность 30 Гн, активное 1.4 Ома. Отводы минус 8, 9, 10, 11, 12, 13, 14 дБ. Хотя можно сделать любые другие. На фото -общий вид агрегата, АЧХ 0-200 Кгц без нагрузки (дальше тоже ровно), меандр 5 Кгц без нагрузки. Схема применения моточного на примере сч и вч полос ас Odeon 26. Циферками подписано сколько процентов доходит до динамиков из приходящего с усилителя.
- 671 replies
-
- 4
-
-
- трансформаторы
- выходные трансформаторы
- (and 3 more)
-
дроссели Моточные изделия Михаила К.
Михаил К. replied to Михаил К.'s topic in DIY и твики, ремонт и апгрейд

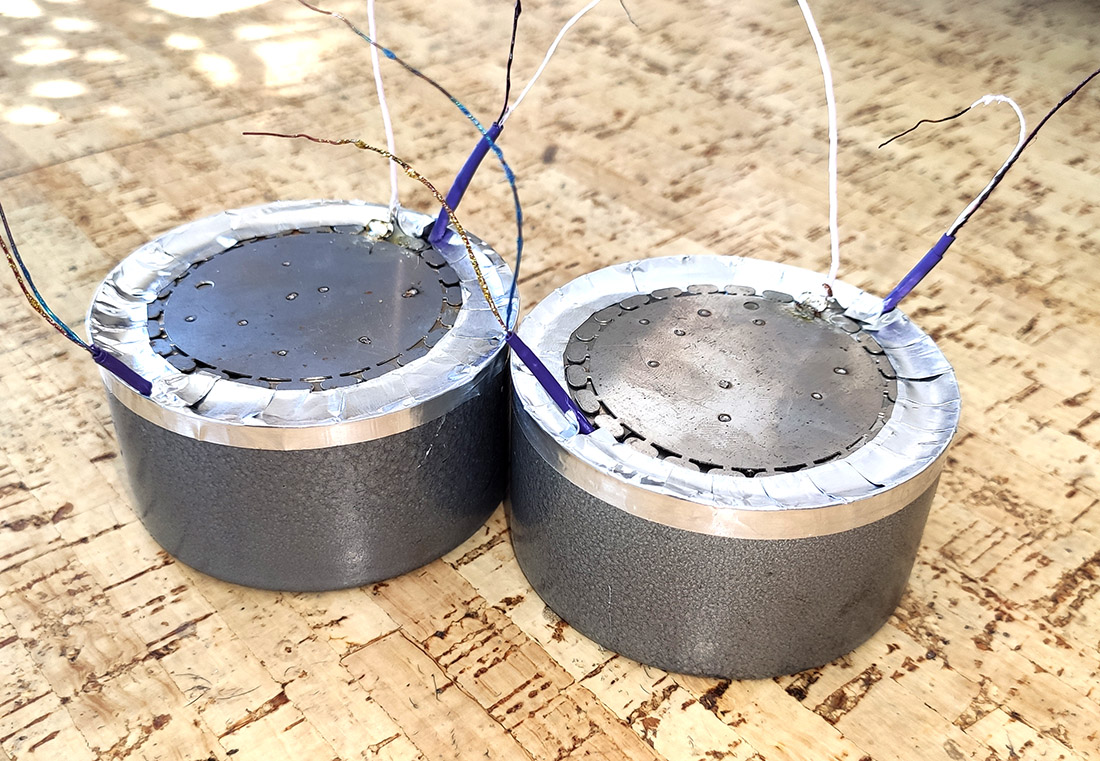

Поместил туда эти входные трансы и все - еще внутрь второго пермаллоевого стакана. Между ними через прокладки расстояние примерно миллиметр. Вывод от внутреннего контура для заземления вывел. Сегодня уедут на испытания.
- 671 replies
-
- 3
-
-
- трансформаторы
- выходные трансформаторы
- (and 3 more)
-
Я из за вас больше в этой теме писать не буду.
-

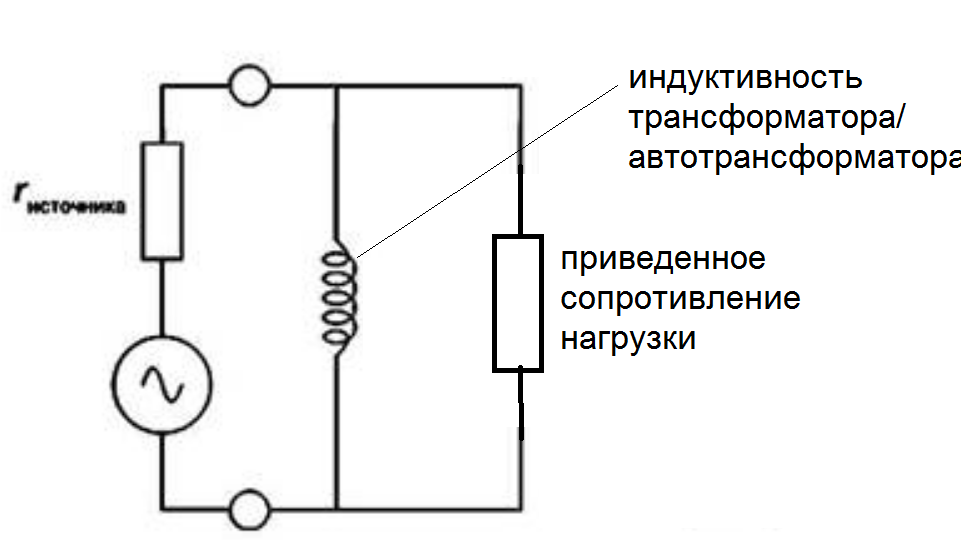

Схема замещения трансформатора/автотрансформатора на нч учитывающая индуктивность. Из учебника. Индуктивный импеданс шунтирует приведенку. Ваши измерения некорректные.
-
Что это даст ? То что я пишу- это азбука. Обзор от ИИ Индуктивность трансформаторов в системах оповещения (линейных трансформаторов 100В/70В) критична для обеспечения качественного звука и предотвращения перегрузки усилителя. Высокая индуктивность первичной обмотки необходима для работы на низких частотах (обычно >1-2 Гн) Влияние на звук: Низкая индуктивность первичной обмотки вызывает завал низких частот (баса). пс как тут уже писали, нужна схема вкл этих "аттенюаторов" от Альт-аудио. Которые походу никакие не аттенюаторы.
-
Индуктивный импеданс этого автотрансформатора шунтирует приведенный импеданс нагрузки. Т.е. они на эквивалентной схеме параллельны. На нч с такими мизерными индуктивностями непонятно как оно будет работать. Если бы источник видел только приведенный импеданс нагрузки и индуктивность первички не играла роли, можно бы было делать выходные трансы для ламповой техники без сердечников/на воздухе -20 витков первичка и 1 виток вторичка. Ваш тов. схему может показать как его аттенюаторы применяются ?
-
Глянул, там индуктивность 10 миллиГенри. http://altaudio.ru/product.php?product=2592&cat=110 Получается его по обсуждаемой схеме (перед фильтром ) ставить нельзя, импеданс на 20 Гц будет всего 1.25 Ома.
-
дроссели Моточные изделия Михаила К.
Михаил К. replied to Михаил К.'s topic in DIY и твики, ремонт и апгрейд
Спасибо на добром слове... Под какую голову считаем трансформатор ? -
дроссели Моточные изделия Михаила К.
Михаил К. replied to Михаил К.'s topic in DIY и твики, ремонт и апгрейд

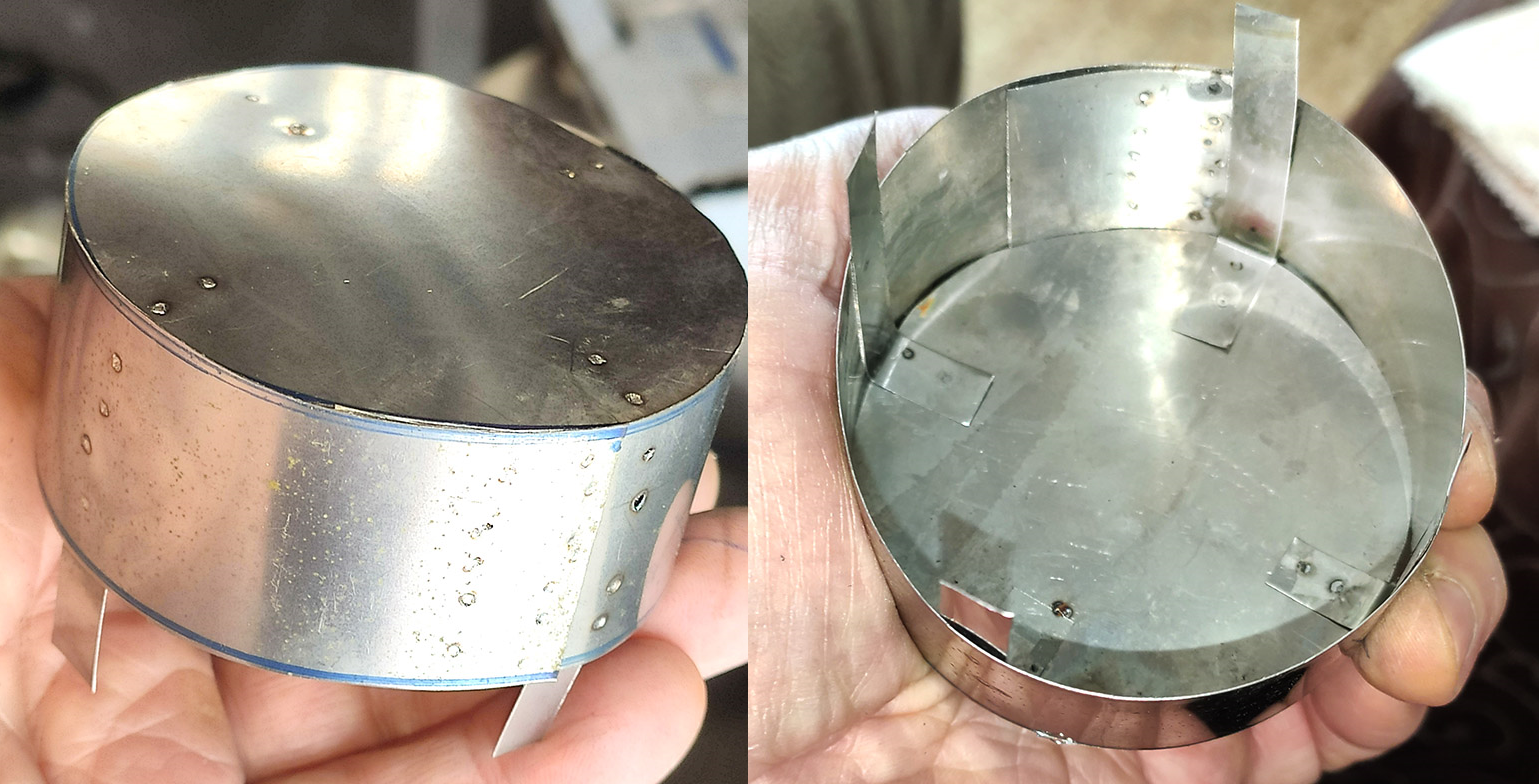

Тем часом отработал технологию изготовления корпусов -экранчиков из пермаллоя 79НМ. Сначала вырезается лента и два диска, на точку сваривается цилиндр нужного размера, потом в него внутрь привариваются вертикальные полоски, загибаются под прямым углом и на них (после размещения внутри транса) приделываются два диска-крышки сверху и снизу. Можно делать сколько угодно слоев и какие угодно матрешки типа пермаллой-медь-пермаллой-медь и т.д.
- 671 replies
-
- 3
-
-
- трансформаторы
- выходные трансформаторы
- (and 3 more)
-
Речь о какой разнице идет ? Чтобы понять это ловля блох (типа что планета Земля не круглая а эллипсоид-геоид), или принципиальная разница, которую имеет смысл упоминать в контексте диалога (круглая Земля или плоская). B&C DE16 своя индуктивность 0.11 мГн. По постоянке вроде 7.2 Ома. Давайте посчитаем например на частоте 4 кгц. Посчитал, получилось 9.96 (напрямую) и 9.89 (через L-pad) Ом. Если не ошибаюсь. Никаких Цобелей там нет. И про порядок фильтра интересно. Изменится или нет ? Тут специалисты пишут, что через автотранс должен увеличиться.
-

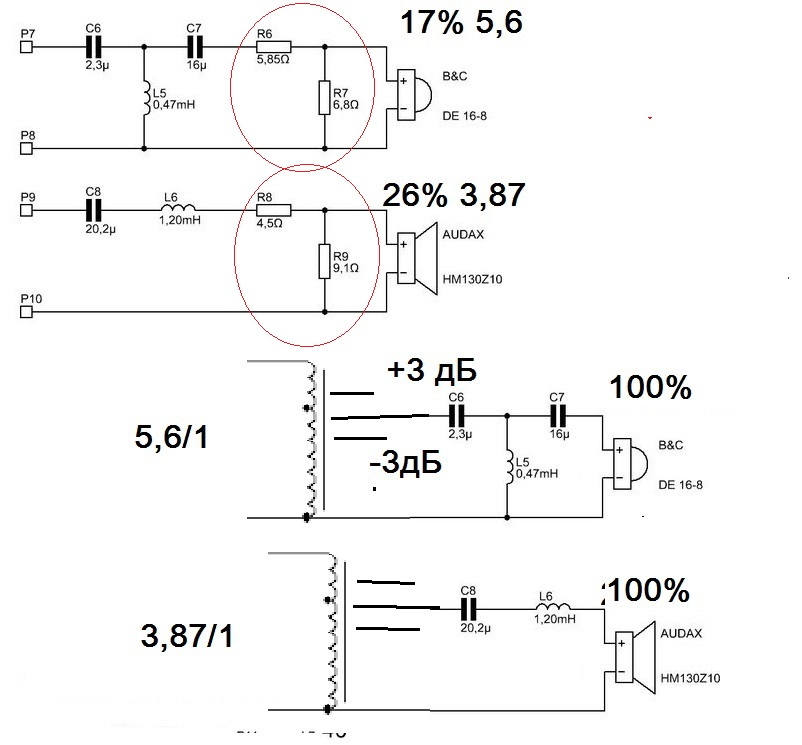

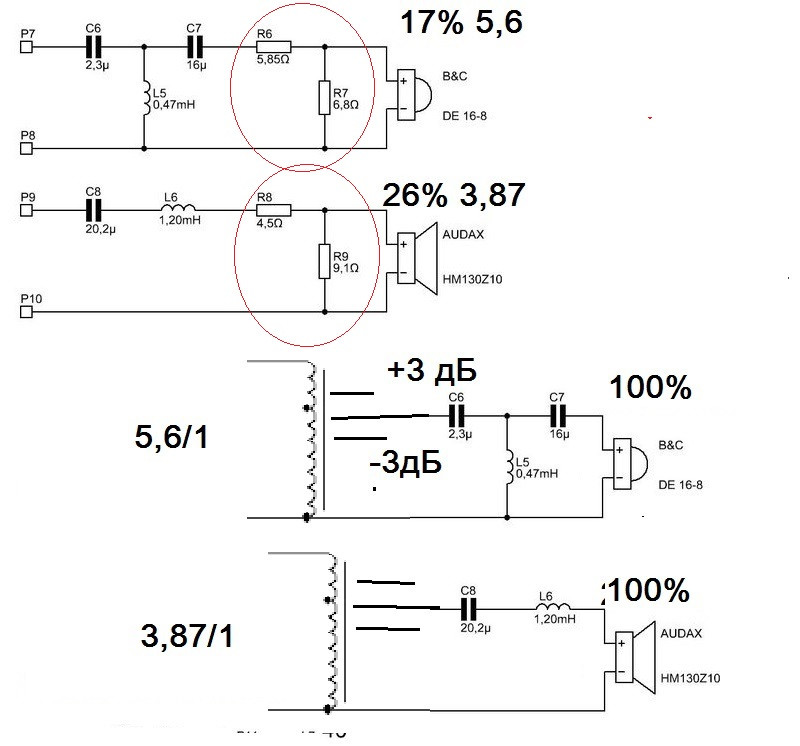

Саша, тут щас другая тема. Поясняю на конкретном примере, вот фирма -фильтр трехполосной акустики Odeon № 26 на сч и вч полосы. До вч дина доходит 17% сигнала идущего с усилителя, а до сч дина - 26 %. Причем по напряжению, по мощности вообще будет мизер. А львиная доля усиленного усилителем полезного сигнала идет тупо на нагрев резисторов (обвел их красными кружкАми). Вопрос - если сделать самоделку и то что в кружках у фирмы выкинуть, а перед фильтром поставить понижающие трансы или автотрансы (на чистом пермаллое) в 5.6 и 3.87 раз соответственно, изменятся ли порядки фильтров и частоты среза ? Отводы для подстройки по микрофонам или хотелкам. Сосредоточься на сути диалога.
-
Вот именно...
