[Воффка]

Здравствуйте!

От Дмитрия Андронникова были получены платы данного цапа.Плата самого цапа, блок питания и входная плата INP58V3.

INP пока лежит в ящике стола, но тоже задействую в дальнейшем.

Первое, что бросилось в глаза, то бишь уши, это приятное мелодичное звучание аппарата. Заслушивался часами! Но после цапа на PCM63 от SergioT с "выхлопом" "Гагарин" не хватало звукового разрешения, "воздуха".

Да и ещё один мой знакомый, послушав мою аппаратуру, сказал, что у цапа не хватает разрешения по сравнению, например, с цапом MSB Select DAC.

1. Первым делом взялся за питание. Заменил все конденсаторы на ELNA Silmic II в аналоге и Nichicon KZ в цифре и большую часть "красных кубиков" - Wima заменил на более музыкальные (на мой вкус) EvoxRifa PME260-261.

2. Навесил на SM5865, на ножки, образующие ОС преобразователя резисторы "голые" Вишаи TX2352 2 kOm., в результате чего избыточная (для меня) амплитуда сигнала на выходе цапа упала и понизились искажения (в следствии углубления ООС)

3. Заменил операционники OP42 на AD8045 и буфер LH0002 заменил на перемычку. В следствии чего пришлось переделывать питание.

С питанием тоже вышла заминка. Установленные LM317-337 не тянули. 5-и вольтовое питание и я применил 6-вольтовые кислотные аккумуляторы - 2 шт по 4,5 АH.

В результате моих переделок звук преобразился. Звуковое разрешение выросло значительно, "воздух" появился в звучании. Оторваться сложно от музыки!

Как будто бы и басов стало больше (их действительно было мало по мнениям многих)

Звучание вокальных партий стало волшебным!

Думаю о дальнейших моих действиях с цапом. Наверное это генераторы. Голледжи, применённые Дмитрием очень неплохи, но есть и лучше. Но трудно найти нужные частоты.

Или же обойтись изменением питания генов?



Изменено 14 сентября 2015 пользователем Воффка

[Маратище]

Андронников делает "мониторные", чрезвычайно нейтральные и посему для многих скучно звучащие вещи. Я до сих пор не могу понять, по какой причине он взялся за SM5865, которая, на мой вкус, выдает "музыкальное мыло", многим, впрочем, приятное.

Если есть нужда в разрешении - берите Д48, а перепахивать от балды авторскую вещь мне, например, было бы жалко.



[sewerin]

Имхо, из немультибитных цапов АДВ 47 самый удачный.

[MyXEL]

А мне "по вкусу" пришелся D60. Может где-то чуть резковат, зато детальность и разрешение супер. Аж, за ушами трещит

С Маратом согласен. Править авторские изделия, - занятие неблагодарное.

[Воффка]

Андронников делает "мониторные", чрезвычайно нейтральные и посему для многих скучно звучащие вещи. Я до сих пор не могу понять, по какой причине он взялся за SM5865, которая, на мой вкус, выдает "музыкальное мыло", многим, впрочем, приятное.

Если есть нужда в разрешении - берите Д48, а перепахивать от балды авторскую вещь мне, например, было бы жалко.



Я бы не сказал, что звучание "девственного" Д47 было скучное. Очень даже музыкальное, затягивающее. Но не хватало разрешения, воздуха. Теперь это есть, есть и музыкальность, по-моему её стало даже больше - всё-таки новые ОУ очень быстрые и с очень малыми искажениями. Для цепей ООС скорость очень важна, именно она определяет наличие "транзисторного звучания".

[Воффка]

А мне "по вкусу" пришелся D60. Может где-то чуть резковат, зато детальность и разрешение супер. Аж, за ушами трещит

С Маратом согласен. Править авторские изделия, - занятие неблагодарное.

Моя реинкарнация Д47 не стала ни чуть резковатой. И от детальности за ушами не трещит. Звук отлично сбалансирован.

Работает цап на Стаксы SR 009 через тоже серьёзно доработанный мною усь ES Static.

Изменено 14 сентября 2015 пользователем Воффка

[MyXEL]

Про "трещит", - я в хорошем смысле Сцена широчайшая. На коммерческих ЦАПах такого не доводилось слышать.

А за Вас рад, как и за всех, у кого руки не из .опы растут. Но, еще раз повторюсь, не сторонник копания в готовых изделиях.

[Воффка]

Про "трещит", - я в хорошем смысле Сцена широчайшая. На коммерческих ЦАПах такого не доводилось слышать.

А за Вас рад, как и за всех, у кого руки не из .опы растут. Но, еще раз повторюсь, не сторонник копания в готовых изделиях.

А я во всех своих готовых изделиях покопался. Почти во всех. В телеке (пионеровская плазма) не копался и в Стаксах 009 не копался. Пока устраивают.)))

Так что насчёт генов? Из непроверенного источника имеется информация, что выключать надо их не через ножку ОЕ (1) а снятием питания (4).

"Гадят" Голледжи в выключенном состоянии, подмешивают шумок к клоку от рабочего гена.

Ну и питать их лучше не от LM317, а от менее шумного источника. Можно попробовать аккумулятор 6 В. с гасящим резистором. Именно так я поступил с питанием гена в Оппе 105. Там я и ген поменял на Crystec CCHD-950.

[MyXEL]

Кристеки, разумеется, лучше.

[Lenivo]

Имею в наличие одновременно да цапа LYNX D-60 - плата цапа в авторском исполнении, авторские трансформаторы, а блок питания был приобретён в полусобранном состоянии без конденсаторов. И LYNX D47V3  - этот в авторском исполнении плата цапа и плата блока питания и авторские трансформаторы.



ЦАП LYNX D-60 играет с транспортом СD Денон DCD-3300. Играет с ламповым усилителем.

А ЦАП только для компьютера - LYNX D47V3 на основе микросхем SM5865+ USB конвертор EDEL - с микросхемным усилителем.

Оба аппарата в авторской реализации Очень достойные аппараты. И LYNX D47V3 - мне нравится немного больше, чем  D-60.

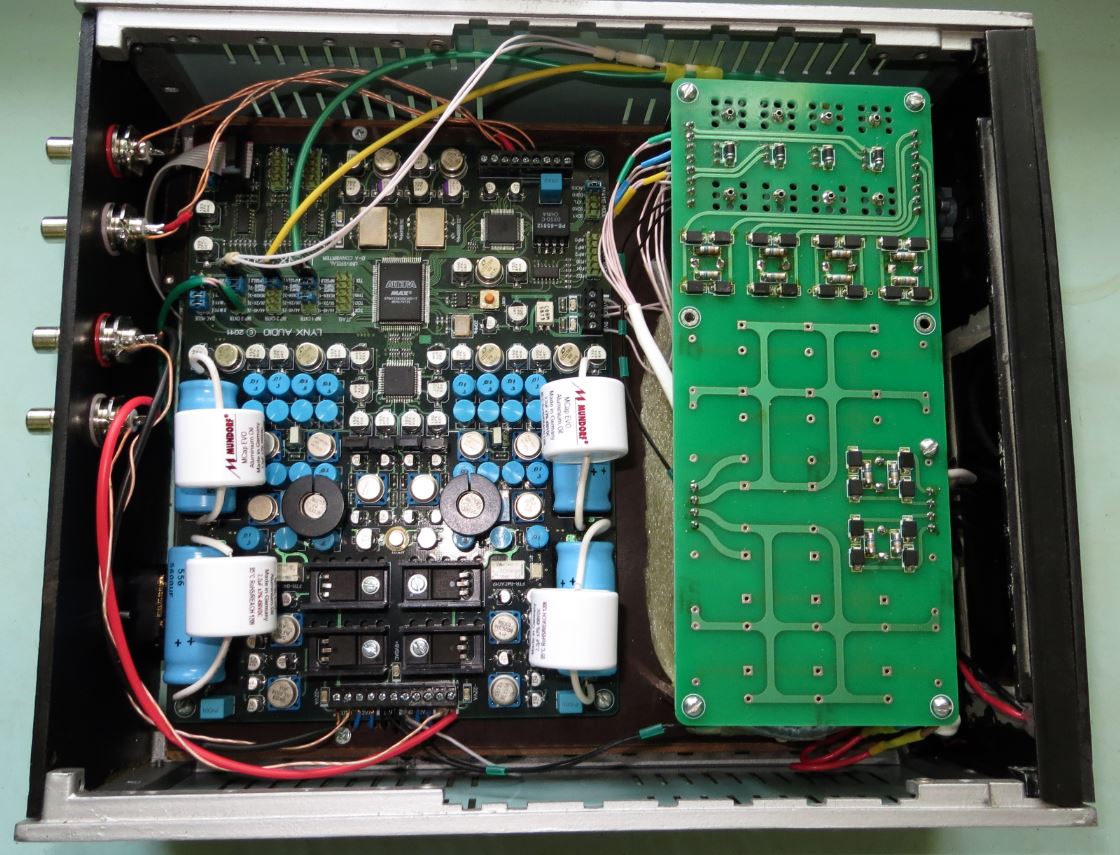

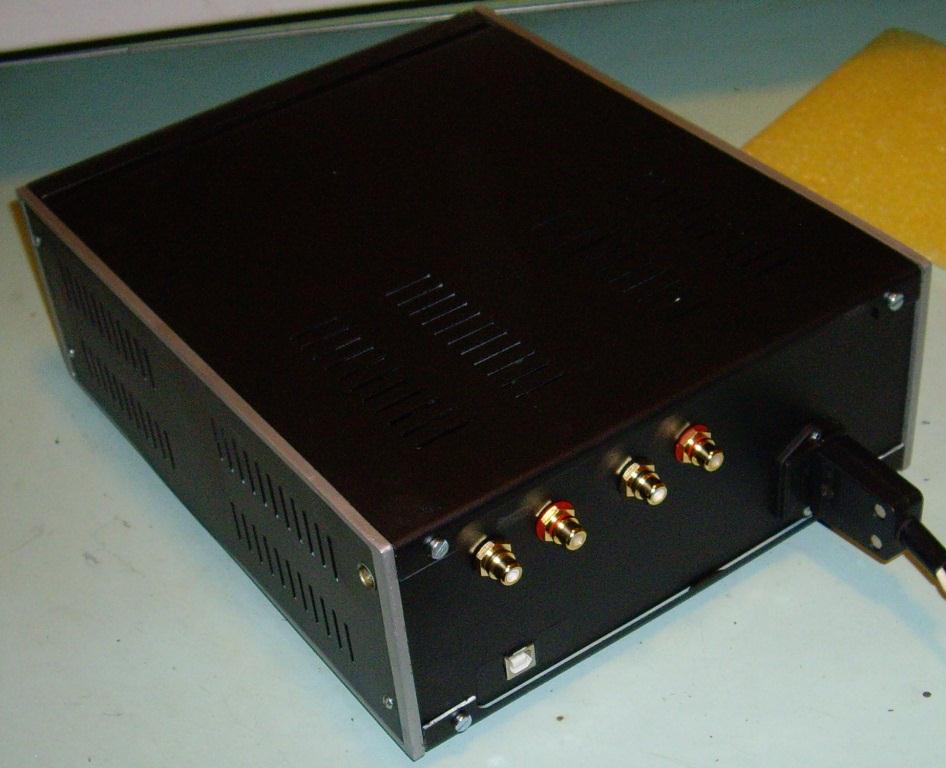

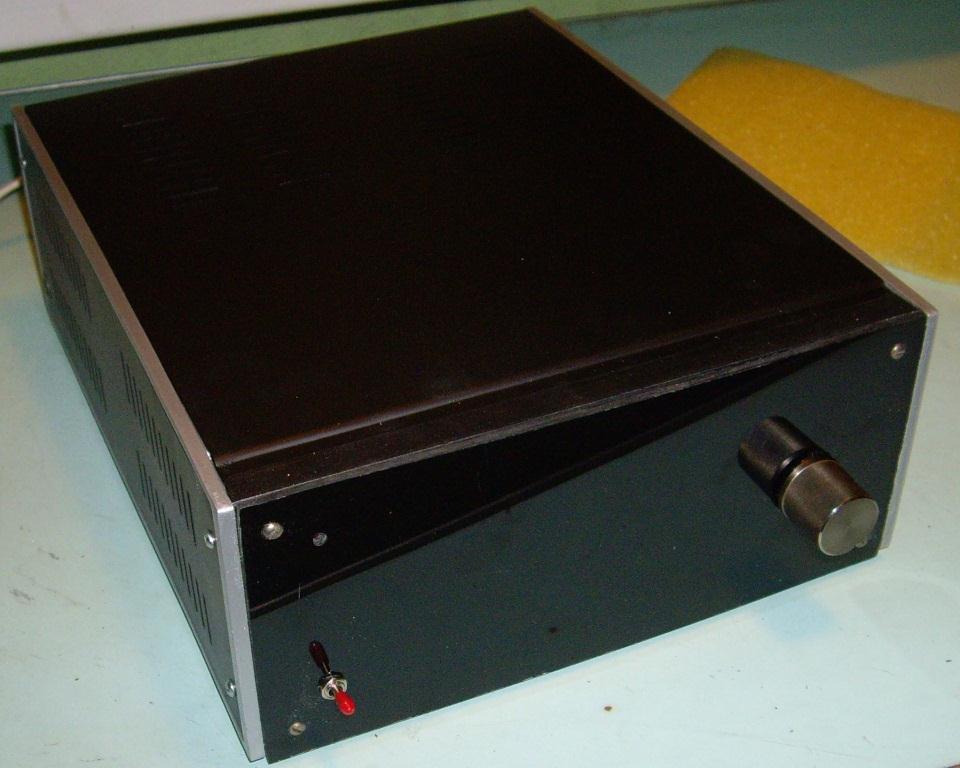

ЦАП LYNX D-60

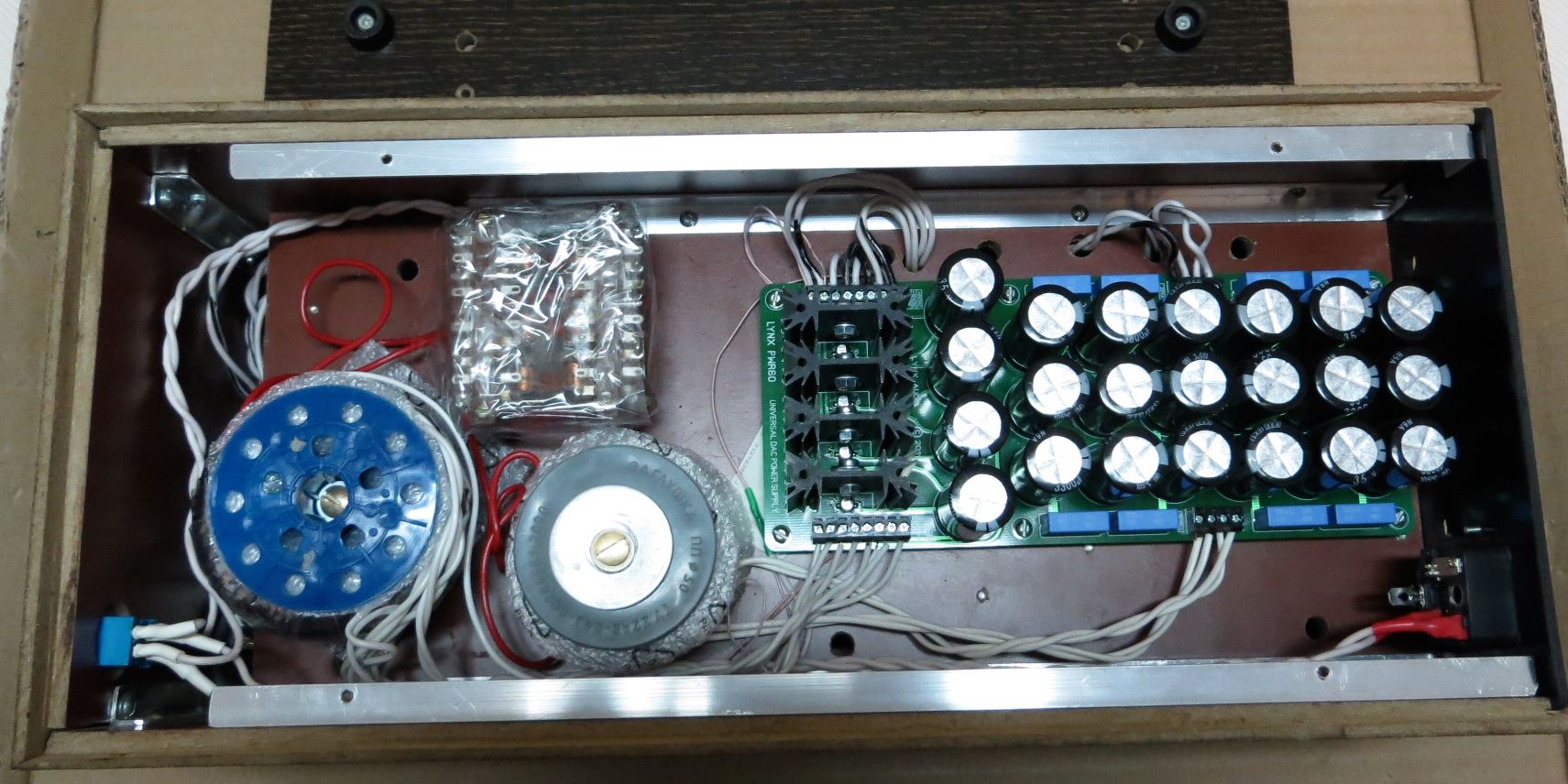

LYNX D47V3



По звуку оба устройства очень хороши.

А претензии к качеству звука цапов отнесу либо к качеству сборки, либо к блоку питания и ко всему тракту.

Я несколько раз переделывал блоки питания, внутреннюю разводку - и даже эти изменения очень сказывались на звуке.

[Воффка]

Кристеки, разумеется, лучше.

Но нет нужных нам частот у этой серии Кристеков. Да и питание 3,3 В., а надо 5

Изменено 14 сентября 2015 пользователем Воффка

[Воффка]

А претензии к качеству звука цапов отнесу либо к качеству сборки, либо к блоку питания и ко всему тракту.

Я несколько раз переделывал блоки питания, внутреннюю разводку - и даже эти изменения очень сказывались на звуке.

У Вас слишком длинные провода. Любые. У меня все провода значительно короче. И выход цапа я переделал - прямо от цепи фильтра RCR до тюльпанов, минуя реле MUTE (они лихо подмешивают наводку клока от питания к выходному сигналу) обошёл. Провод - медная полированная моножила, имеющая направление звука. (наука от ИГВИНа)

Кстати, цап в 2-х корпусном варианте. БП с трансами отдельно. С цапом в корпусе хайрезный флешь плеер с картоводом.

Изменено 14 сентября 2015 пользователем Воффка

[Маратище]

*facepalm*...

[Воффка]

К сожалению, не смог наполниться уважением к аффтору после прочтения этой таблички.

http://www.ecosound.pro/Zombie_M.html

Чел реально ничего не понимает в звуке.

Вряд ли он сумел сделать приличный усилитель, с таким подходом.

Да, согласен, в звуке он  не бельмесит ))) Но в схемотехнике он очень хорошо разбирается.

Поэтому я его усилитель подверг доработке - доработал блок питания. Он верит расчётам. По их выводам использование дорогих аудиофильских элементов - излишество, подходит и дешёвый ширпотреб. По этой теме у меня с ним были всегда споры.

На Росхаэнде, где он выставлял свою аппаратуру, я её дважды слушал, как в 2013, так и в 2014 г. И удивлялся, откуда он берёт такие паршивые записи.

Ну нет у человек слуха, зато есть инженерный ум, знания.

Поэтому я приглашаю послушать мою технику. Не бесплатно, конечно - 2 бутылки хорошего немецкого или австрийского пива в мою пользу скомпенсируют моральный & физический износ моей аппаратуры

Мою аппаратуру уже слушал один человек - музыкант. Оставил отличное мнение, немного подверг критике только цап. Поэтому я и взялся за него.



Изменено 14 сентября 2015 пользователем Воффка

[DHQ]

D47 обсуждать бессмысленно. Очень зависим звук от обвязки, даже от небольших изменений. Мой, собранный Жуковым и его личный, на тот момент, звучали, как абсолютно разные устройства. Думаю, все 47е звучат по своему

[Воффка]

D47 обсуждать бессмысленно. Очень зависим звук от обвязки, даже от небольших изменений. Мой, собранный Жуковым и его личный, на тот момент, звучали, как абсолютно разные устройства. Думаю, все 47е звучат по своему

Мой имел "стандартное" звучание - авторское. Теперь оно сильно отличается в, IMHO, лучшую сторону. И это не предел

Посоветуйте хорошие генератоы, подходящие к этому цапу.

[Lenivo]

Кстати вот только что слушал ламповую систему с винилом, потом на прогретый тракт подключил ЦАП LYNX D-60  с транспортом СD Денон DCD-3300. Так вот первые полчаса после включения звук был слегка размазанным и локализация была невнятная, а затем после прогрева всё выровнялось и звуковые образы расставились  - вот интересно: Это что прогревается - микросхемы, провода или конденсаторы?

[Галыч]

Это что прогревается - микросхемы, провода или конденсаторы?

За полчаса? Скорее мозг адаптируется...

[DHQ]

"Мой имел "стандартное" звучание - авторское"

[Маратище]

Кстати вот только что слушал ламповую систему с винилом, потом на прогретый тракт подключил ЦАП LYNX D-60  с транспортом СD Денон DCD-3300. Так вот первые полчаса после включения звук был слегка размазанным и локализация была невнятная, а затем после прогрева всё выровнялось и звуковые образы расставились  - вот интересно: Это что прогревается - микросхемы, провода или конденсаторы?

Мелкосхема в режим входит. Я поначалу тоже удивлялся.

[Воффка]

Прогреваются и операционники и сама имс цап.

По умолчанию напряжения "нулей" на выходе у новопередельного Д47 уплывали с 33 и 38 мВ, до 62 и 80 мВ. причём за первые 10 минут, потом напруги "устаканивались".

Скомпенсировал резюком и потенциометром до нуля, кондёрчиками зашунтировал. (в схемке ОУ старые, сейчас AD8045, забыл отредактировать)

Изменено 15 сентября 2015 пользователем Воффка

[sewerin]

По поводу упт.

Это очень капризная и дорогая во всех смыслах "вещь", типа спорткара. По колхозным дорогам на нём лучше не ездить...

Если уж на входе усила ( выходе цапа) отказались от кондеров, то будьте добры обеспечить очень малый ноль на выходе. Тупо поставить абы какой оу с постройкой и обеспечить стабильное питание оу может оказаться недостаточным. В этом случае говнокондер, как правило, лучше пионэрского упт.

До ашана лучше скатнуться на рав-4, чем на ГТР...

[Lenivo]

На выходных перепаял сигнальную линию от входных разъёмов до выходных разъемов в ламповом усилителе проводом, собранном из жил из раздербаненого акустического Акролинка 7N. Так вот звук стал лучше и цап LYNX D-60   - при выросшем разращении усилителя себя очень хорошо показал,  а не выступил слабым звеном.

Поэтому предложение к Воффка. Вы сделайте свой ЦАП, в своей авторской реализации и сравните с цапом LYNX (авторской сборки) на той же микросхеме. Вот тогда и можно будет говорить о чём-то, например, если ваш цап сыграет лучше авторского LYNX, тогда конечно мы с удовольствием воспримем ваши рекомендации по улучшению цапа. А так (возвращаясь к аналогиям автомобильной тематике ). Вы купили раму от мерседеса, где то достали движок, вроде, садящийся на эту раму - и все остальное насобирали по своему пониманию, а потом говорите Мерседес, как то хреново ездит- давайте его улучшим. Хотя в жизни есть тюнинговые авто ателье - только вот, изначально, они работают с оригинальным мерседесом, а не  с рамой.







[Воффка]

На выходных перепаял сигнальную линию от входных разъёмов до выходных разъемов в ламповом усилителе проводом, собранном из жил из раздербаненого акустического Акролинка 7N. Так вот звук стал лучше и цап LYNX D-60   - при выросшем разращении усилителя себя очень хорошо показал,  а не выступил слабым звеном.

Поэтому предложение к Воффка. Вы сделайте свой ЦАП, в своей авторской реализации и сравните с цапом LYNX (авторской сборки) на той же микросхеме. Вот тогда и можно будет говорить о чём-то, например, если ваш цап сыграет лучше авторского LYNX, тогда конечно мы с удовольствием воспримем ваши рекомендации по улучшению цапа. А так (возвращаясь к аналогиям автомобильной тематике ). Вы купили раму от мерседеса, где то достали движок, вроде, садящийся на эту раму - и все остальное насобирали по своему пониманию, а потом говорите Мерседес, как то хреново ездит- давайте его улучшим. Хотя в жизни есть тюнинговые авто ателье - только вот, изначально, они работают с оригинальным мерседесом, а не  с рамой.







Самое высокое разрешение обеспечивает моножила, для малых токов межблока это D 0,75 мм.

Зачем мне делать свой цап, если есть Lynx, я его и улучшил. IMHO, с моими доработками он стал звучать несравненно лучше.

[sewerin]

Я не так давно считал дороги на платах моножилами...

ИМХО, ОУ в D47 должны обладать следующими свойствами:

1. Полевой вход

2. Скорость не менее 100 V/mkS

3. Выходной ток хотя бы 40 mA.

 ОУ фильтра ещё и должны быть ещё и с подстройкой нуля.

И это только необходимые, но не достаточные условия хорошего стабильного нуля.

Зачем нужет стабильный ноль? 10 mV постоянки на входе Yes-3 убирают один-два нуля после запятой в искажениях этого усилителя, превращают его в банальную ЛМ-ку.



Изменено 15 сентября 2015 пользователем sewerin
