(Дельта-сигма) ЦАП мощностью 100Вт, или подаём DSD прямо на динамик.


Recommended Posts

4 минуты назад, SergeyPro1978 сказал:

Спасибо, скачал. Там цифровая часть после ΔΣ модулятора практически идентична первому устройству. Альтруисты какие-то в этом Шарпе подробные мануалы в сеть выкладывают...

Это ворованные мануалы :( .

  • Funny 1
Link to post
Share on other sites
  • Replies 32
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Эту идею продвигают давно и с переменным успехом. Основная проблема состоит в том, что для DSD нужны частоты переключения от нескольких мегагерц доя нескольких десятков мегагерц. Переключение мощных к

Ну, вроде задышало. Рубеж 2.8224 Мгц взят. Пока в щадящих условиях - на нагрузке 100 Ом и питании +15В / -15В. Защитная пауза (dead time) 44 нс, ее хорошо видно на осциллограмме. Можно начинать з

Проект жив. Вчера был первый вполне годный звук, пока на наушники. Пришлось повозиться с модулятором, поначалу искажуха сильная была. Отладку системы сильно осложняло то, что в битовом потоке разобрат

Posted Images

37 минут назад, SergeyPro1978 сказал:

Альтруисты какие-то в этом Шарпе подробные мануалы в сеть выкладывают...

Ну обычный сервис мануал, чему вы удивляетесь...Шарп серьезный японский концерн и это (сервисная документация, склад запчастей, гарантийные обязательства) в порядке вещей. Тем более у педантичных японцев.(Это же не гении-самодельщики из «Мариинки») Другое дело, что хайэнд сегмент у шарпа очень быстро «загнулся» (они даже топ транспорт не успели «допилить». Хотя прототипы были на выставках. А в серию вышла только бюджетная dx-sx10) Как обычно бывает в крупных японских компаниях - сменилось руководство и вкладывать деньги в дорогие убыточные игрушки - нет смысла.

А бумажки выложить в сеть-может каждый-какая проблема.

Link to post
Share on other sites

И за это этим товарищам большое человеческое спасибо.

Link to post
Share on other sites
  • 9 months later...

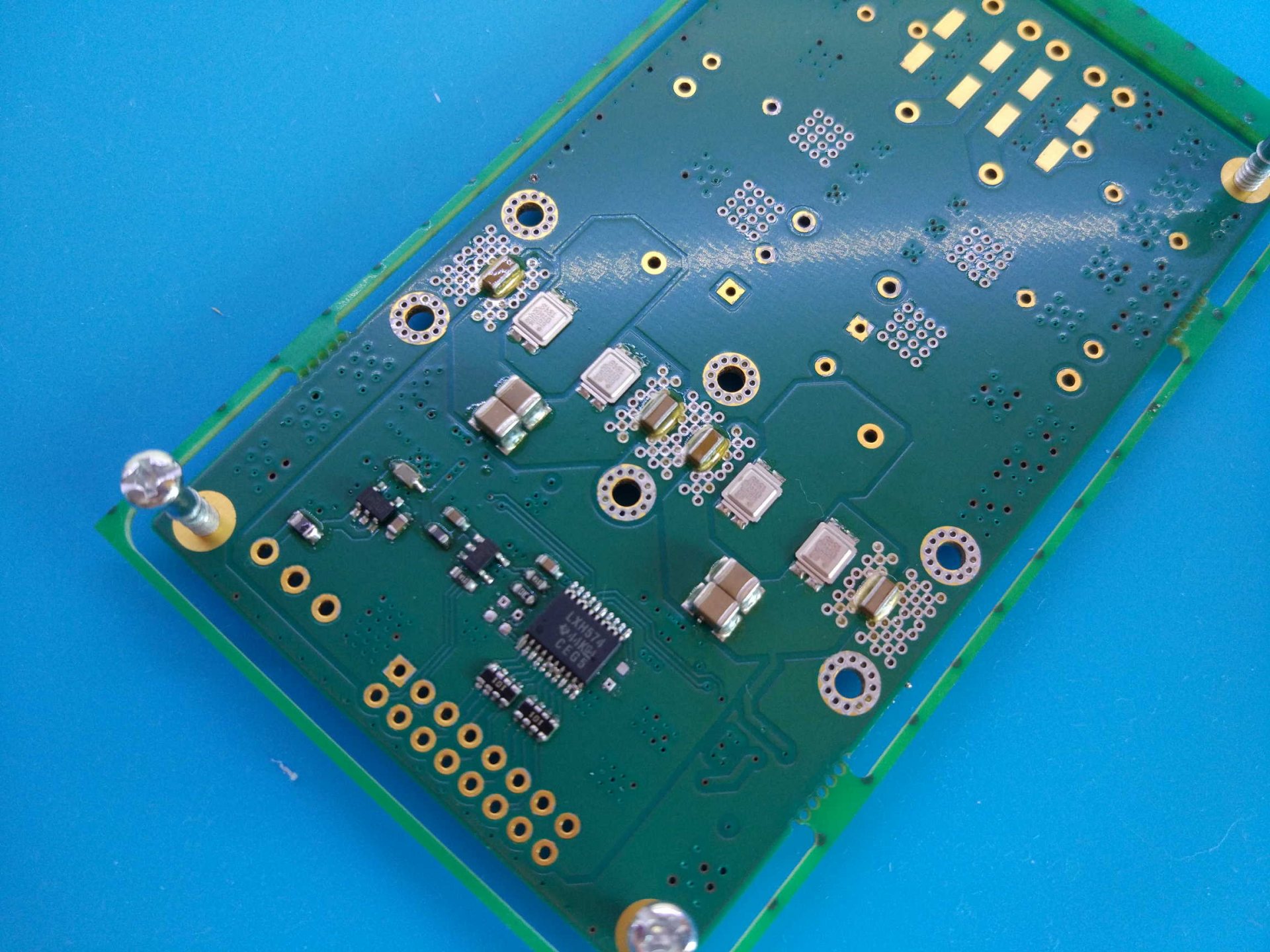

Ну, вроде задышало.

Рубеж 2.8224 Мгц взят. Пока в щадящих условиях - на нагрузке 100 Ом и питании +15В / -15В. Защитная пауза (dead time) 44 нс, ее хорошо видно на осциллограмме. Можно начинать заводить DSD-поток и аккуратно приближаться к расчетным +25В/-25В/6Ом.






  • Like 3
  • Thanks 2
Link to post
Share on other sites
  • 4 months later...

Проект жив. Вчера был первый вполне годный звук, пока на наушники. Пришлось повозиться с модулятором, поначалу искажуха сильная была. Отладку системы сильно осложняло то, что в битовом потоке разобрать что-либо «на глаз» при помощи осциллографа практически невозможно. После того, как я убедился, что аппаратная часть работает исправно, пришлось выход модулятора записывать в файл и по построенным спектрам в Матлабе смотреть результаты работы модулятора. Так и искал баги, глядя в Матлаб.

В целом, подать 2.8 МГц на динамик оказалось вполне реальным, только вот мой программный сигма-дельта модулятор покапризничал недельки две – три. Про звук пока говорить рановато – для первых тестов слушаю на наушники через RC-цепочку. Но в целом звук обнадеживает, хоть и мою предыдущую конструкцию на АК4493, конечно, «не перепевает».

Далее нужно запустить полный мост (сейчас полумост), и рассчитать выходные фильтры. Вот там и поглядим. Продолжение следует!

  • Like 4
Link to post
Share on other sites

Интересно, в каком окружении ваш усилитель кладет радиоприем. Конечно сейчас это уже не так модно, послушать голоса на КВ, но не перевелись еще радиолюбители ....

  • Funny 1
Link to post
Share on other sites

На 90.3МГц (x32) FM замолкает. В соседней комнате вроде уже шипит, на пару минут включаю, не злоупотребляю

Link to post
Share on other sites
  • Moderators
18 минут назад, Мусатов Костя сказал:

Интересно, в каком окружении ваш усилитель кладет радиоприем. Конечно сейчас это уже не так модно, послушать голоса на КВ, но не перевелись еще радиолюбители ....

Я уж думал, уже приходили дяди, раз проект замолк.

  • Like 1
  • Funny 1
Link to post
Share on other sites
