В 01.06.2021 в 10:55, Игорь Медведев сказал:

Да, сам транс установлю на http://adamhall.ru/catalog/item579.html

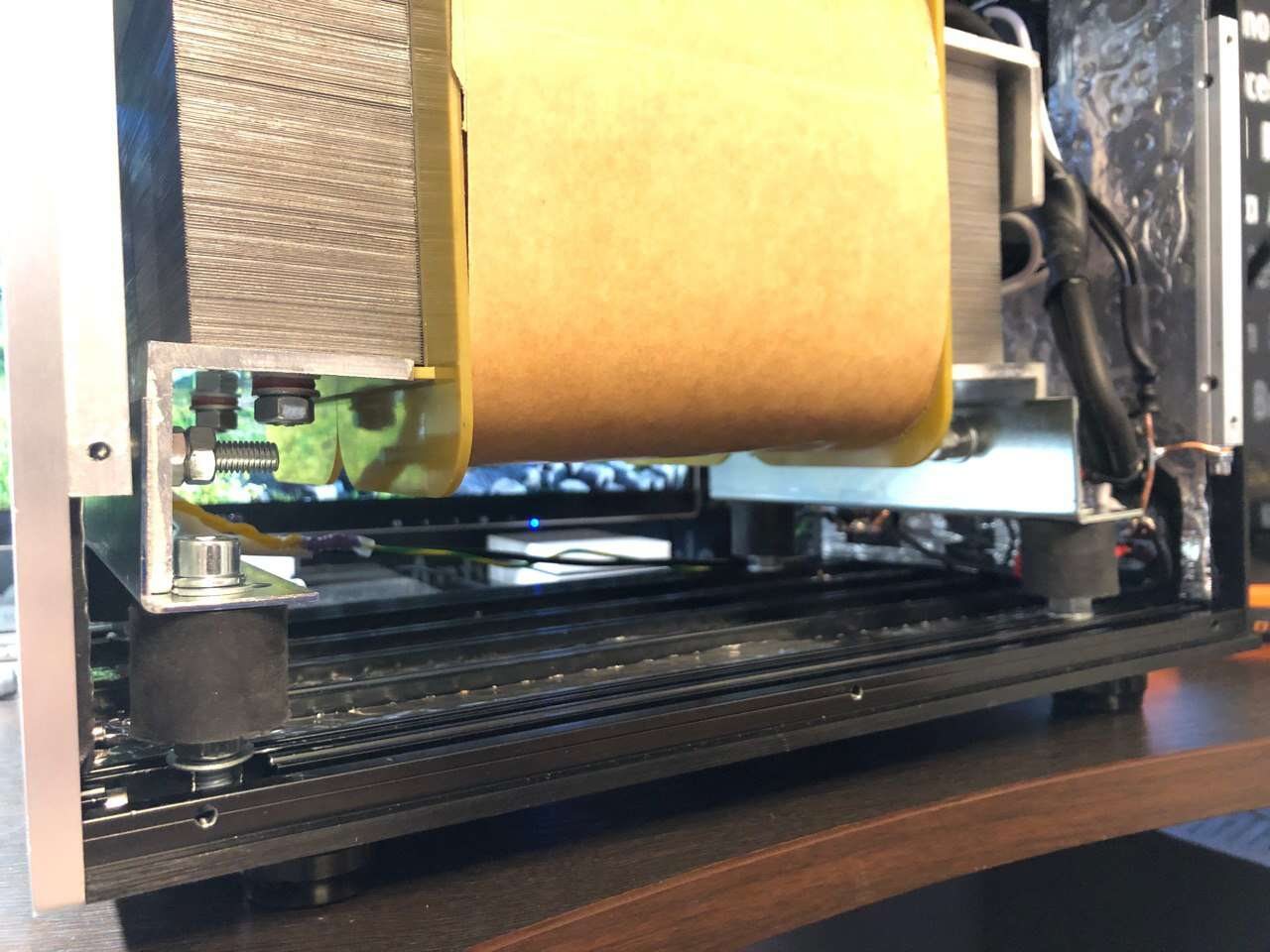

Есть уже проверенное решение - амортизаторы класса ЕС


С двух сторон винтовые крепления, нагрузку подбирайте самостоятельно. В свое время делал из них мягкие ножки под АС.

На DA всплывал подобный вопрос про гудение трансформатора - посоветовал эти амортизаторы и человек отписался, что гул полностью пропал. Корпус был алюминиевый вот такой.

Ну и результат:


В Торусе стоят похожие амортизаторы


  • Like 2
Link to post
Share on other sites
  • Replies 1.2k
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Итак, по просьбе трудящихся выполнил различные замеры обсуждаемого развязывающего трансформатора. Емкость вторичной обмотки составила 2.9 мкФ Индуктивность составила 876 мГн С

Дисклеймер. За последнее время накопилось определённое количество как мне кажется небесполезной информации по разным устройствам, которой мне не лень поделиться. Всем о чём пишу владею как миниму

Вернемся к РТ   Во-первый возвращаю долги по замеру емкости между обмотками: Много это или мало я не знаю, но кто просил - распишитесь   Во-вторых поговорим о конденсаторе. При под

Posted Images

15 минут назад, rsergio сказал:

Есть уже проверенное решение - амортизаторы класса ЕС

С двух сторон винтовые крепления, нагрузку подбирайте самостоятельно. В свое время делал из них мягкие ножки под АС.

На DA всплывал подобный вопрос про гудение трансформатора - посоветовал эти амортизаторы и человек отписался, что гул полностью пропал. Корпус был алюминиевый вот такой.



Странно визуально на фото  эти опоры выглядят как цельное изделие, в смысле жёстко фиксирует , а на видео они имеют ход амортизации (не знаю,как правильно назвать увиденное)

  • Confused 1
Link to post
Share on other sites
1 час назад, Игорь Медведев сказал:

Странно визуально на фото  эти опоры выглядят как цельное изделие, в смысле жёстко фиксирует

Странно что так показалось. Это резиновое изделие, на концах которого находятся металлические крепежные элементы. Соответственно гашение вибрации осуществляется за счет деформации резинового элемента. По поводу эффективности есть даже замеры до/после установки этих амортизаторов, ну а также слуховая оценка.

Link to post
Share on other sites
11 минут назад, rsergio сказал:

Странно что так показалось. Это резиновое изделие, на концах которого находятся металлические крепежные элементы. Соответственно гашение вибрации осуществляется за счет деформации резинового элемента. По поводу эффективности есть даже замеры до/после установки этих амортизаторов, ну а также слуховая оценка.

В Adamhall гашение вибрации тоже за счёт деформации резинового элемента. Я имел в виду другое, на видео колонки качаются и видно, что ножки состоят из двух частей -одна двигается внутри другой, а на фото конструкция явно без движущихся частей. Я пытаюсь понять стоит ли покупать именно эти виброопоры или оставить Adamhall, внешне на фото принцип действия у них,вроде, схож.

Link to post
Share on other sites

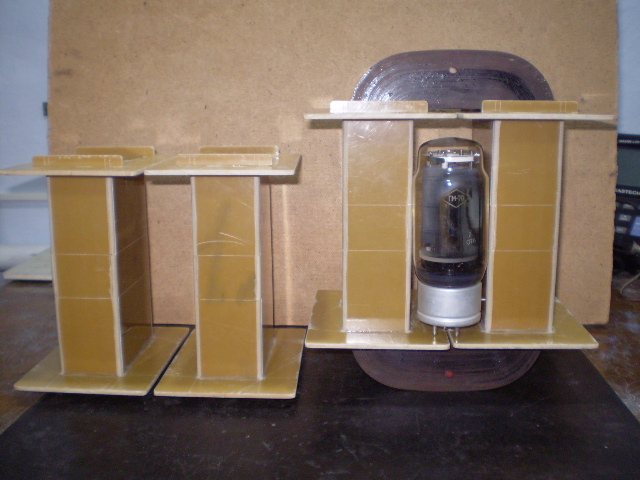

Располовинил я железо, будет по 7кВт.

 Каркасы из 4мм стеклотекстолит.

Приходится делать в ручную.


P1010004 (1).JPG

  • Like 6
Link to post
Share on other sites
6 часов назад, Дим Димыч сказал:

Располовинил я железо, будет по 7кВт.

 Каркасы из 4мм стеклотекстолит.

Приходится делать в ручную.

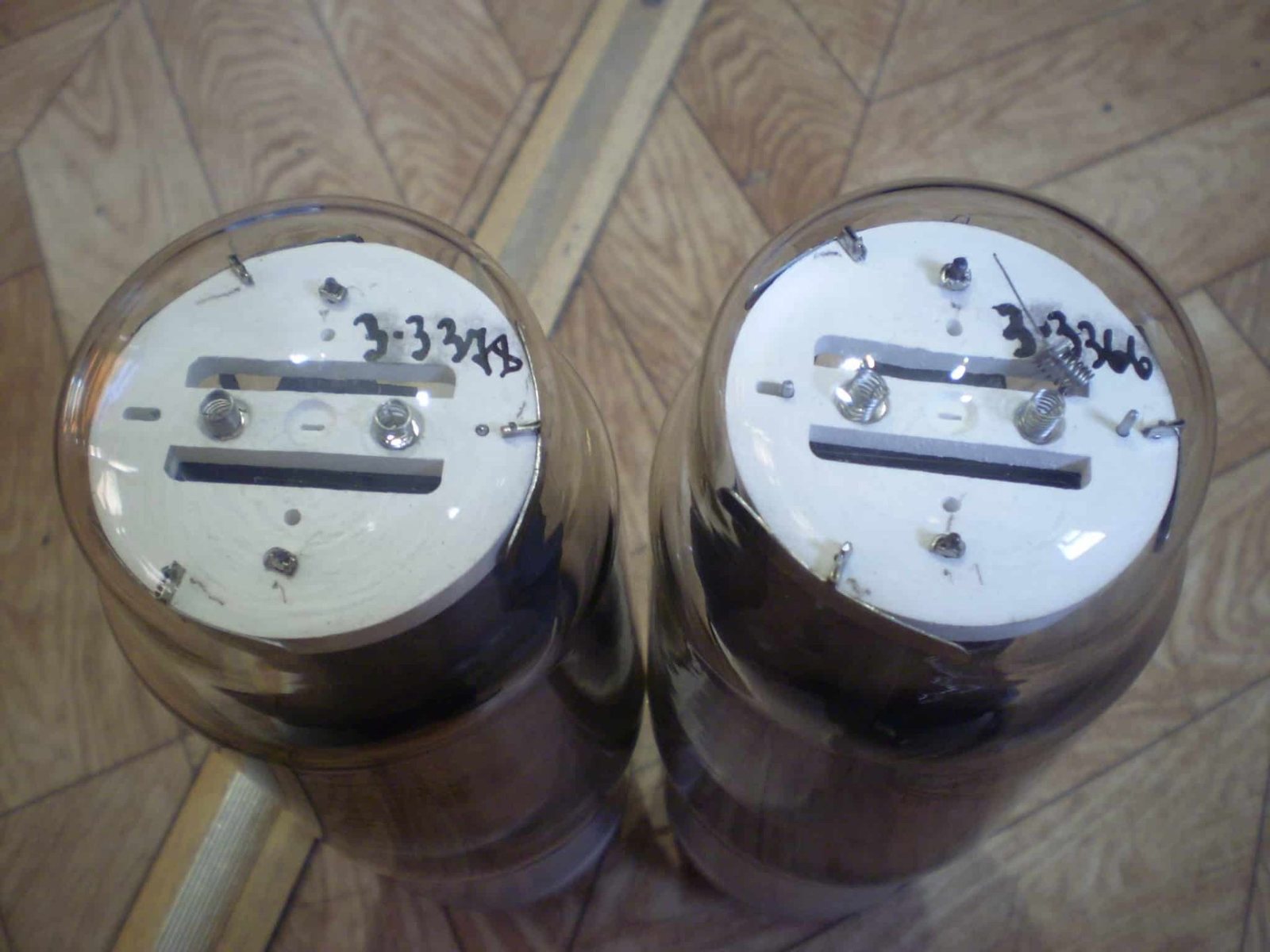

Отдай лампу!!!

Link to post
Share on other sites

Александр, она без накала.:(

Link to post
Share on other sites

Даже 2-е.  Сколько лет учу упаковывать...бесполезно.


  • Sad 1
Link to post
Share on other sites
  • 2 weeks later...

Первые 45 кило готовятся к сборке:).

Ох..... помудохолся со слесаркой.

Но доволен.

 РТ -фильтр универсальный с отводами медной шинкой.

1)  220/100

2) 230/100

и также отводы 200/100...это с заделом на случай применения нашей аудиосистемы

  То есть в итоге 220/220 или 230/3230.

С=390пФ.

-----------------------------------------------------------------------------------------------------

(спецзаказ).





P1010002 (1).JPG

  • Like 3
  • Funny 1
Link to post
Share on other sites
15 часов назад, Дим Димыч сказал:

45 кило готовятся

Дмитрий, это для 900ватт потребления? Я правильно понял ?:-)))

Link to post
Share on other sites

Конкретно у заказчика усилитель потребляет 470Вт на оба канала.

Под 900Вт это был РТ 77кг.

  • Funny 1
Link to post
Share on other sites
15 часов назад, Дим Димыч сказал:

помудохолся

Но доволен.

Соберёшь, а он как загудит))) и что тогда? :mellow:

Link to post
Share on other sites

Не загудит.

   Потом напишу как он гууууу...:)

Даже утюг подцеплю.

Кстати в этом РТ предусмотрена при необходимости регулировка  натяжки медных лент.

Торцевым ключом.    В днище корпуса нужно будет напротив гаек сделать отверстия...например по 20 мм...

А вообще Алекс нет ничего лучше Ш.   Да?

 100% гарантия тихой работы.

  • Funny 2
Link to post
Share on other sites
57 минут назад, Дим Димыч сказал:

Конкретно у заказчика усилитель потребляет 470Вт на оба канала.

Под 900Вт это был РТ 77кг.



  • Funny 1
  • Offtopic 2
Link to post
Share on other sites
6 часов назад, Дим Димыч сказал:

Не загудит.

   Потом напишу как он гууууу...:)

Даже утюг подцеплю.



Ха, подумаешь утюг,  достаточно маломощного кипятильника но с закосом под усилок, ну ты понял, не переменной грузить транс а через диодный мост и ёмкость  хотя мне в таких случаях достаточно и холостого хода, картина ясная как день.

  • Funny 1
Link to post
Share on other sites
25 минут назад, александр шумилов сказал:

Ха, подумаешь утюг,  достаточно маломощного кипятильника но с закосом под усилок, ну ты понял, не переменной грузить транс а через диодный мост и ёмкость  хотя мне в таких случаях достаточно и холостого хода, картина ясная как день.

Вот только что наживулил для испытания  к верх ногами и в сеть.

Ток х.х. 75мА.

Работает очень тихо! Только если вплотную прислушаться.

То есть никакого гууууу...

Завтра ещё нагружу чем и всё, сборка на чистовую.

У нас уже пол первого ночи.

Однако приморили меня эти подковы....намного сложнее на такой мощности работать против шихты.

Но главное результат.






  • Like 5
  • Funny 1
  • Sad 1
Link to post
Share on other sites

Всё!

Ток х.х =65мА.  230В

Индукция 0,7..0,8 Тл в зависимости от включения.

Подцепил утюг, в пересчёте на  нужный вольтаж в районе 500Вт.

Гудения не слышно вообще

100%! можно ставить рядом с аудиосистемой.

( при сборке пришлось немного повертеть транс....однако тяжеловато уже в моём немолодом возрасте:) )



  • Like 6
  • Funny 1
Link to post
Share on other sites
14 часов назад, Дим Димыч сказал:

Гудения не слышно вообще

Ну а чё бы оно было слышно?:-)))

Транс то не нагружен от слова -Совсем.

Дима скажи честно, ты умеешь хотябы силовики расчитывать? (с выходниками то я уже давно понял что у тебя -"вилы").

Такая бандура и всего на 500 ватт:-)))))

  • Offtopic 1
Link to post
Share on other sites

Не позорься!

Рома, ну серьёзно не будь ты таким завистливым...

Пока хоть у меня какое то к тебе уважение осталось как к мотальщику.

Ну не понимаешь по РТ вообще ничего, так не лезь в эту тему.

  • Like 2
  • Funny 3
Link to post
Share on other sites
3 минуты назад, Дим Димыч сказал:

Рома, ну серьёзно не будь ты таким завистливым..

Дима,успокойся.))))

Это Не зависть , Это чувство называется "Испанский стыд"...Т.е это когда человеку стыдно за поступки и действия других... Это ,если что,распространенное явление ...психология  блин))))

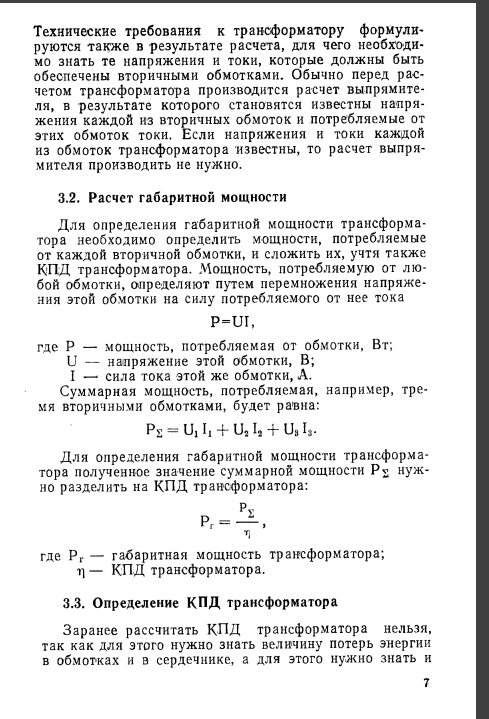

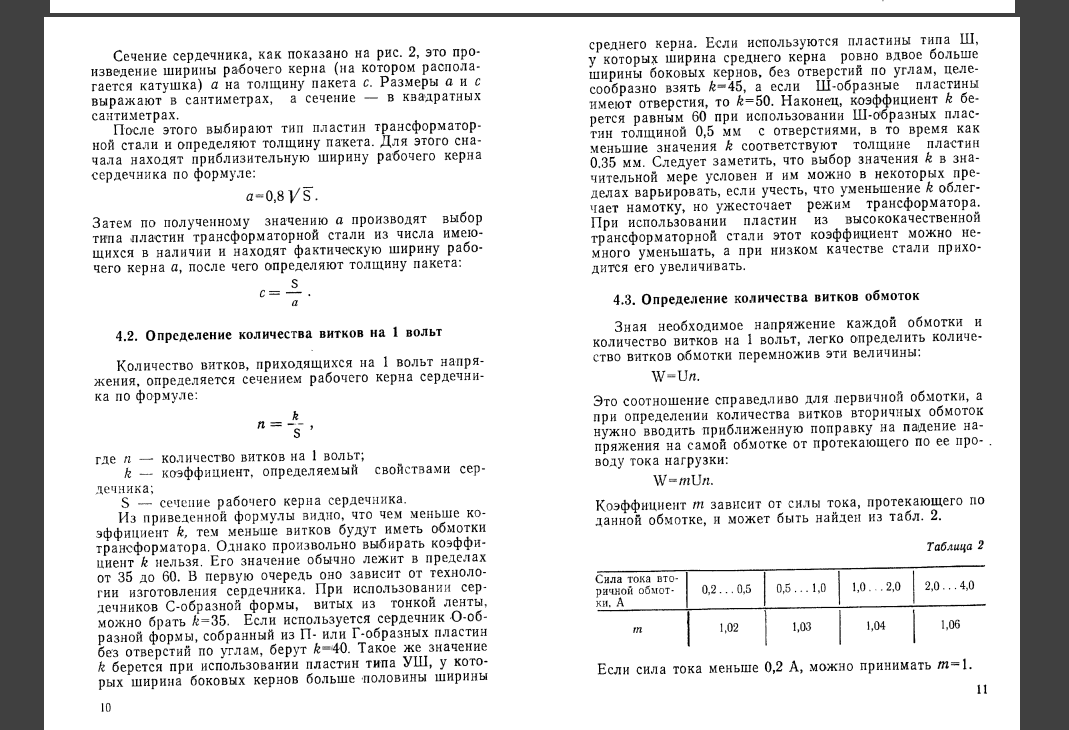

На тебе простую книжку . В.А.Никитина 1984 года . С ней  даже подросток разберется что к чему )))



Screenshot_1.png.6657c16a25bf59450e8528eeacedf55e.pngScreenshot_2.png.2a61196a996150ea758640609cc9f6f3.pngScreenshot_3.png.4d660838abe4e52176631bc35143aad9.pngScreenshot_4.png.93faf616b0086cca04cd32f16e69e13b.pngScreenshot_5.png.6cb0a2313ed73c1449faa9034f35ff79.png



Link to post
Share on other sites

Не ну ты и правда что ли тупой!?

Зачем ты дал этот обычный расчёт ТС ?

  РТ это совсем не силовик!

  • Like 1
  • Funny 3
Link to post
Share on other sites
1 минуту назад, Дим Димыч сказал:

Не ну ты и правда что ли тупой!?

Ну до тебя мне еще плыть и плыть))))))

1 минуту назад, Дим Димыч сказал:

РТ это совсем не силовик!

А что это...?   Выходник?:LOL:

  • Like 1
  • Offtopic 2
Link to post
Share on other sites
53 минуты назад, Buran81 сказал:

Дима,успокойся.))))

Это Не зависть , Это чувство







Ага, ну купите у меня хоть что-нибудь)))


  • Like 2
  • Funny 3
Link to post
Share on other sites
1 минуту назад, александр шумилов сказал:

Ага, ну купите у меня хоть что-нибудь)))

А тебя то чего "бомбит"?)))))

Тоже не знаешь как рассчитывать мощность трансформатора и его габариты?:LOL:

  • Like 1
  • Funny 1
Link to post
Share on other sites

Я вот искренне не понимаю такой вещи. Почему нельзя заниматься производством без шарлатанства?  Зачем надо обязательно пытаться втюхивать людям какой то гигантоманский хлам, который им совсем не нужен.? :)

Ну если человеку нужен трансформатор на 500Ватт,то зачем ему делать на 5000Ватт? Кто то может рационально  это объяснить?

  • Like 1
Link to post
