Всем доброго времени.

Завершена работа по постройке прототипов громкоговорителей с экспериментальной электромагнитной системой второго поколения.

Система получила очень высокие оценки слушателей.

Измерения показали ещё меньший уровень THD и IMD.

По ссылкам:
- результаты измерений и фотографии прототипов - http://yadi.sk/d/Bpz6UbAw-IIWaQ
- измерение индуктивности [μH] - http://yadi.sk/i/_Ju9Kmlx-G2JOQ
- работа прототипов (прошу обратить внимание на высочайшее качество звучания ударных инструментов, в частности на тарелки, несмотря на запись с мобильного телефона и на не самый лучший тракт воспроизведения - Внешний USB ЦАП "Pro-Ject USB Box S"+предварительный усилитель "КОРВЕТ УП-078С"+усилитель мощности "Корвет 200 УМ - 088") - http://yadi.sk/i/F81PUoTs1l3JRg

p.s. На данный момент сформулировано третье поколение экспериментальной электромагнитной системы электродинамического громкоговорителя. Третье поколение подведёт электродинамические громкоговорители к пределу своих возможностей и качество электродинамических громкоговорителей поднимется до уровня электростатических громкоговорителей.

Контакты - http://yadi.sk/i/NHbmWh46LXWigA

С уважением, Леонов Ю. В.

  • Like 1

Share this post


Link to post
Share on other sites

ЛАТР в ведре это прекрасно, но в каком страшном сне кто-либо станет скачивать .rar по ссылке? :D
Вы что придумали-то, если кратко?

  • Thanks 1

Share this post


Link to post
Share on other sites
5 минут назад, Yurymgn сказал:

 лучший тракт воспроизведения - Внешний USB ЦАП "Pro-Ject USB Box S"+предварительный усилитель "КОРВЕТ УП-078С"+усилитель мощности "Корвет 200 УМ - 088") - http://yadi.sk/i/F81PUoTs1l3JRg

Звук хороший с поправкой на неизвестную величину подводимой мощности и создаваемого звукового давления.

Share this post


Link to post
Share on other sites
42 минуты назад, Маратище сказал:

ЛАТР в ведре это прекрасно, но в каком страшном сне кто-либо станет скачивать .rar по ссылке? :D
Вы что придумали-то, если кратко?

Всю открытую информацию выложил ссылками.

Share this post


Link to post
Share on other sites
34 минуты назад, krulfa сказал:

Звук хороший с поправкой на неизвестную величину подводимой мощности и создаваемого звукового давления.

-50Дб по регулятору предварительного усилителя. В ОС максимальная...

Share this post


Link to post
Share on other sites

У кого не работает Яндекс, ссылки на Dropbox:





Измерение индуктивности [μH](мкН):

https://www.dropbox.com/s/4h69lz2fx1wltbm/1 - measurement of inductance at a frequency 100Hz - l.q..jpg?dl=0





https://www.dropbox.com/s/i4ndqo69grr8nzp/2 - measurement of inductance at a frequency 120Hz - l.q..jpg?dl=0





https://www.dropbox.com/s/g5yiu0mjrw1njhm/3 - measurement of inductance at a frequency 1KHz - l.q..jpg?dl=0





https://www.dropbox.com/s/kdz1y8i47e7r34z/4 -measurement of inductance at a frequency 10KHz - l.q..jpg?dl=0





https://www.dropbox.com/s/uxa1ogkrg28kuhl/5 -measurement of inductance at a frequency 100KHz - l.q.l..jpg?dl=0





https://www.dropbox.com/s/7saazah7t3u5s7v/Measurement of inductance.mp4?dl=0





Результаты измерений IMD (интермодуляции):

https://www.dropbox.com/s/dl1xt0o66aml92t/IMD NEARLY -70Db!!! - MULTITON 4200mV.pdf?dl=0





Результаты измерений гармонических искажений THD:

https://www.dropbox.com/s/m4byoc4ar82lswe/THD ABOUT -60Db!!! Volume -5Db!!! distance 0.5m%2C ampl. 3000mv.png?dl=0





https://www.dropbox.com/s/o04e75ntctwoek7/THD ABOUT -65 Db!!! Volume 0Db!! in a nearfield%2C ampl. 3000mv.jpg?dl=0





Внешний вид прототипов:

https://www.dropbox.com/s/eum9yui54rl2250/Second generation experimental loudspeaker(1) - l.q..jpg?dl=0





https://www.dropbox.com/s/t3y1al1dm955vk7/Second generation experimental loudspeaker(2) - l.q..jpg?dl=0





Работа прототипов:

https://www.dropbox.com/s/91pbcp8nhdqxj1n/Second generation experimental loudspeaker is working.mp4?dl=0





Контакты:

https://www.dropbox.com/s/x9jf77a8hhsxp2g/Мои контакты (My contacts).pdf?dl=0

Ищу заинтересованных производителей для внедрения экспериментальной электромагнитной системы электродинамического громкоговорителя II-поколения и совместной работы над III-поколением.

Share this post


Link to post
Share on other sites

А можно кратенько своими словами в чем СУТЬ изобретения? Динамик спереди вроде бы обычный. а что там у него сзади? И ШП, как понял? Сколько дюймов размер? И почему без акустического оформления? Низов нет вообще. Атака хорошая, да. Но ведь не только в атаке дело, музыка то где? Тональный баланс где?

  • Like 1

Share this post


Link to post
Share on other sites

А нельзя, все-таки, выложить сюда пару-тройку фото, изложить ттх не ссылками, а текстом?

Так народ посмотрит, а не пройдет мимо.

  • Like 1

Share this post


Link to post
Share on other sites



2 часа назад, Yurymgn сказал:

Ищу заинтересованных производителей для внедрения экспериментальной электромагнитной системы электродинамического громкоговорителя II-поколения и совместной работы над III-поколением.

по виду это 4ГД-35 ,8"....диффузор родной,подвес заменён...

p.jpeg?fv_content=true&size_mode=5

вопрос что с магнитной системой ,катушкой,центрирующей шайбой... какие частота резонанса,Qts ?

в оригинале это был динамик  для ОЯ,с высокой добротностью и резонансом, отдача примерно 93дб

в чем необычность магнитной системы II поколения? в чем её отличия от "стандартной" системы?

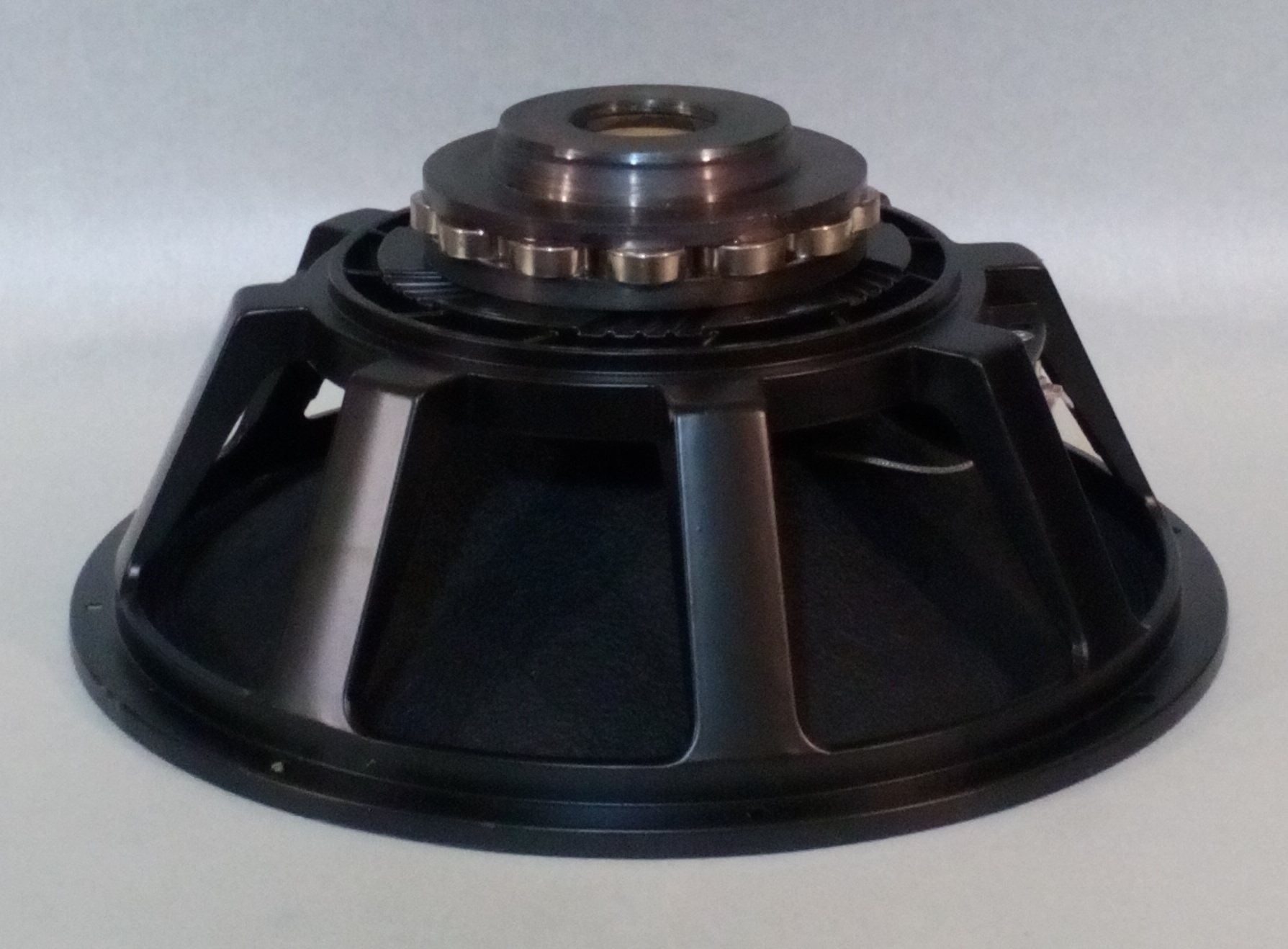

скажем от такой ?(это заказной динамик)


катушка какая(бумага,каптон,алюминий)? каким проводом намотана(медь,алюминий)?какая напряженность поля в зазоре?(сколько тесла)



для сравнения есть измерения искажений оригинального 4ГД-35?

Share this post


Link to post
Share on other sites
14 часов назад, Yurymgn сказал:

Третье поколение подведёт электродинамические громкоговорители к пределу своих возможностей и качество электродинамических громкоговорителей поднимется до уровня электростатических громкоговорителей.

какие параметры ЭДГ будут как у электростатов?

Share this post


Link to post
Share on other sites

А 4 черненьких полуцилиндра на пердней панели - это микрофоны? Есть  ПОС?

А зачем в этом коробке петли? Меняется тип АО?

И таки да, внешне похож на 4ГД35. А почему тогда так странно играет в ролике? 60гц хотя бы там же должно быть. а в роллике что то их не просматривается. не прослушивается. Тем более подвес вроде бы замшевый - низа должны быть..

Share this post


Link to post
Share on other sites

Звук хороший. желательно фаил  оригинал  музыки прилагать  чтоб понять как должно звучать. тарелка как звучит мне показалась странновата.

Share this post


Link to post
Share on other sites
3 часа назад, valankon сказал:

доклады на конференциях,

В Италии? Это вряд ли - короновирус, больше трех не собираться.

Share this post


Link to post
Share on other sites
В 16.03.2020 в 12:27, чатем сказал:

А можно кратенько своими словами в чем СУТЬ изобретения? Динамик спереди вроде бы обычный. а что там у него сзади? И ШП, как понял? Сколько дюймов размер? И почему без акустического оформления? Низов нет вообще. Атака хорошая, да. Но ведь не только в атаке дело, музыка то где? Тональный баланс где?

Простите, но суть конструкции ноу-хау. Сзади экспериментальная магнитная система под крышкой. Да, верно - работает в качестве ШП. Диаметр диффузора примерно 150 мм. Акустическое оформление ОЯ, оставили, как для оригинального 4 ГД-35(8ГДШ-1-4), от которых и были взяты корзина и диффузор с подвесом. Да, совершенно верно, низов и верхов мало, к сожалению - нельзя объять необъятное, да ещё и на старой подвижке. Музыку и тональный баланс телефоном трудно передать, да и тракт у меня - увы ("Pro-Ject USB Box S"+предварительный усилитель "КОРВЕТ УП-078С"+усилитель мощности "Корвет 200 УМ - 088"). Там где тестировали, измеряли и приглашали на прослушку аппаратура серьёзная. К примеру у этого человека, у одного из немногих в РФ, полностью реализован сверхлинейный усилитель мощности Агеева - на его аппаратуре, конечно прототипы играли намного лучше, чем на моём тракте.

Share this post


Link to post
Share on other sites
В 16.03.2020 в 12:44, Staudio сказал:

А нельзя, все-таки, выложить сюда пару-тройку фото, изложить ТХ не ссылками, а текстом?

Так народ посмотрит, а не пройдет мимо.

Доброго времени. Попробую прикрепить что нибудь. Основные характеристик - это TS, конечно. Измерить не смогли - LSPLab не смог вычислить - вероятно из-за слишком низкой индуктивности, хотя расчётную индуктивность он вывел - 7,8[μH] . Всё остальное - увы...

Second generation experimental loudspeaker(1) - l-st.q..jpg

  • Thanks 1

Share this post


Link to post
Share on other sites

Больше загрузить, к сожалению ничего не могу - выскакивает сообщение "Вам разрешено загружать только 501,76кб."

Share this post


Link to post
Share on other sites
В 16.03.2020 в 12:49, dimo61 сказал:



по виду это 4ГД-35 ,8"....диффузор родной,подвес заменён...

p.jpeg?fv_content=true&size_mode=5

вопрос что с магнитной системой ,катушкой,центрирующей шайбой... какие частота резонанса,Qts ?

в оригинале это был динамик  для ОЯ,с высокой добротностью и резонансом, отдача примерно 93дб

в чем необычность магнитной системы II поколения? в чем её отличия от "стандартной" системы?

скажем от такой ?(это заказной динамик)


катушка какая(бумага,каптон,алюминий)? каким проводом намотана(медь,алюминий)?какая напряженность поля в зазоре?(сколько тесла)



для сравнения есть измерения искажений оригинального 4ГД-35?

Добого времени. Да, совершенно верно - корзина и диффузор с подвесом от 4 ГД-35(8ГДШ-1-4). Центрирующая шайба родная. Информация по электрической и магнитной системе закрытая - сожалею. TS рассчитать не смогли - LSPLab вычислил только индуктивность 7,8 [μH] , остальное не смог рассчитать, возможно из-за слишком низкой индуктивности (гипотеза)... Да, совершенно верно, ГГ открытого типа. Чувствительность вышла на порядки больше, чем у базового ГГ - возможно из-за других магнитов в прототипе. Отличия объективные - низкие THD и IMD. Субъективные, сформированные на впечатлениях тестовых слушателей - высокая разборчивость, высокая детализация, высокое разделение источников звука в треках, высокая атака и информативность, но это всё надо слушать - это субъективные свойства. К сожалению, я не знаю, что внутри электромагнитной системы ГГ, представленного на прикреплённом изображении - и будет правильным, если и не узнаю - я уважаю чужие авторские права.

Share this post


Link to post
Share on other sites
В 16.03.2020 в 13:05, dimo61 сказал:

какие параметры ЭДГ будут как у электростатов?

Ожидается близкий, к уровню качества электростатического ГГ, уровень качества по THD и IMD. Ожидается более высокий динамический диапазон, и более линейный ход. У электростатических громкоговорителей, к сожалению, динамический диапазон, в силу работы в электростатическом поле, более низкий, ну и линейность хода, в силу той же физики электростатического поля, тоже несколько хуже, нежели, чем у электродинамического ГГ (IMHO). А вообще, если сделаем будет видно, а сейчас это всего лишь предположения на базе теории. Всё надо проверять практикой.

Share this post


Link to post
Share on other sites

Наверное, кому-то будет интересно послушать данную разработку. Для этого, как я понимаю, должен быть один в полной мере действующий образец - настроенная стерео-система.

Где находится эта система, чтобы с ней могли ознакомиться?

Share this post


Link to post
Share on other sites

И да, с какими брендами сравнивалось?
Какова ориентировочная стоимость?

Share this post


Link to post
Share on other sites
В 16.03.2020 в 14:51, чатем сказал:

А 4 черненьких полуцилиндра на пердней панели - это микрофоны? Есть  ПОС?

А зачем в этом коробке петли? Меняется тип АО?

И таки да, внешне похож на 4ГД35. А почему тогда так странно играет в ролике? 60гц хотя бы там же должно быть. а в роллике что то их не просматривается. не прослушивается. Тем более подвес вроде бы замшевый - низа должны быть..

Доброго времени. Нет, 4 чёрных детали на фронтальной панели - это не микрофоны и не обратная связь - это втулки защиты (гриля). В их отверстия входят штифты защиты. Опять нет - это не петли - это дистанционные прокладки для акустической изоляции деталей корпуса - корпус не проклеивался, поэтому эти прокладки создают фиксированный зазор между деталями корпуса. Потом швы изнутри просто замазываются мастикой для исключения акустического замыкания в ВЧ полосе. Да, совершенно верно - диффузор с подвесом и корзина от 4 ГД-35(8ГДШ-1-4). НЧ и ВЧ у них и так мало, а запись с телефона ещё сильнее "образала края" частотного диапазона. Подвес там родной - интегрированный бумажный у диффузора и тканевая центрирующая шайба с пропиткой.

Share this post
