3 часа назад, PYaEe сказал:

Господи сколько мути, дырки в стенках с решетками, шипы-песок-заливка-пропитка-вывешивание....

Готовое, проверенное, копеечное решение - чем не устраивает?

Просто поставить транс на них внутри корпуса и всё? Шуметь не будет? У вас такой вариант в жилой комнате стоит?

Link to post
Share on other sites
  • Replies 1.2k
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Итак, по просьбе трудящихся выполнил различные замеры обсуждаемого развязывающего трансформатора. Емкость вторичной обмотки составила 2.9 мкФ Индуктивность составила 876 мГн С

Дисклеймер. За последнее время накопилось определённое количество как мне кажется небесполезной информации по разным устройствам, которой мне не лень поделиться. Всем о чём пишу владею как миниму

Вернемся к РТ   Во-первый возвращаю долги по замеру емкости между обмотками: Много это или мало я не знаю, но кто просил - распишитесь   Во-вторых поговорим о конденсаторе. При под

Posted Images

8 часов назад, Игорь Медведев сказал:

Торел нашёл, но там столько спецификаций надо указать, что это только специалист сможет сделать((

Самая главное уяснить для себя что Шихтованное железо есть  г-о.

Из за особенностей штампа , в нем не получается сохранить направление магнитного пути вдоль проката ленты. Всегда есть два "излома" по 90Градусов.

Т.е хотите домой не шумящий развязывающий трансформатор,выбирайте ленточные магнитопроводы. В идеале тор




  • Like 1
  • Thanks 1
Link to post
Share on other sites
4 часа назад, Игорь Медведев сказал:

Просто поставить транс на них внутри корпуса и всё? Шуметь не будет? У вас такой вариант в жилой комнате стоит?

Да.




IMG_8747

  • Like 2
Link to post
Share on other sites

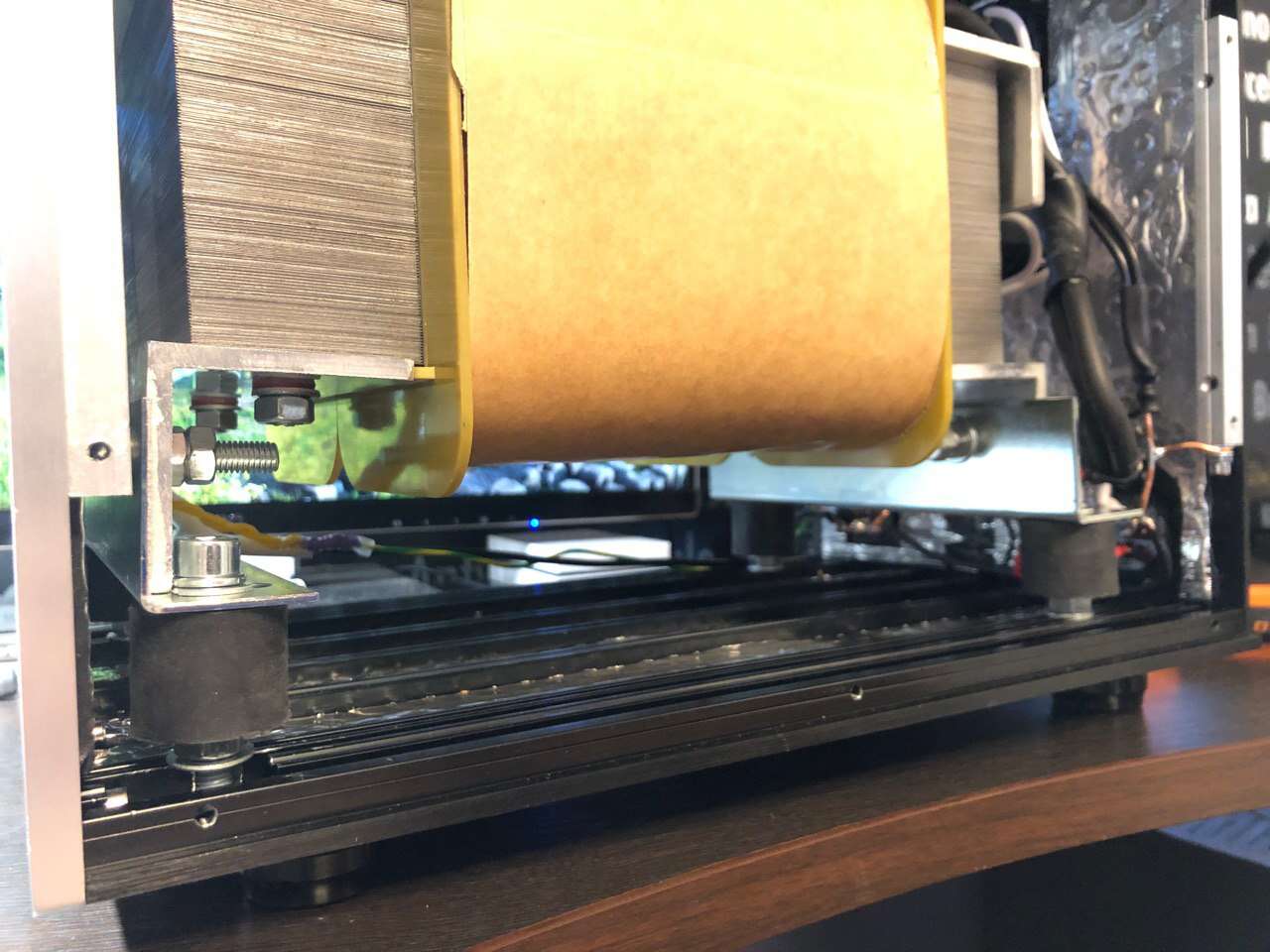

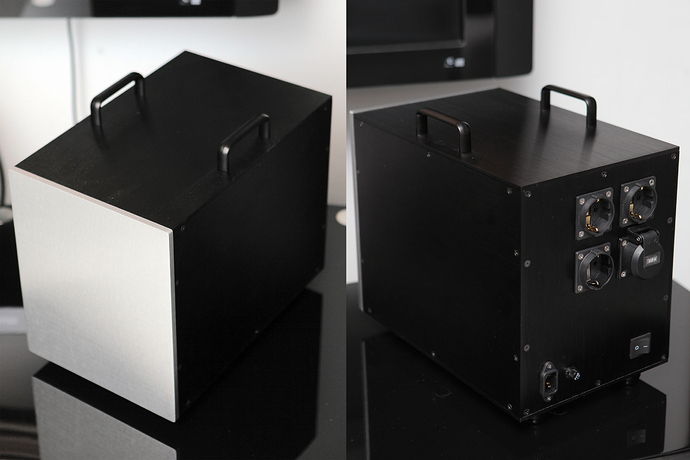

4 часа назад, Игорь Медведев сказал:

Просто поставить транс на них внутри корпуса и всё? Шуметь не будет? У вас такой вариант в жилой комнате стоит?

Да.

866855e125542c4ea2d243dc0b38742d1036c069.jpeg.2755c3dcdc854c48b1b95aff8876d1d7.jpeg3deabfcdae6b11a99ee43014e11652beedebc290.thumb.jpeg.b1c549571995a71eb6c6e7cd48c1b0db.jpeg

Link to post
Share on other sites
6 часов назад, александр шумилов сказал:

У меня чего только не было. ))) Даю проверенный совет, нет же упрутся и как рыбы об лёд...

Раз уж у вас чего только не было, скажите, имеет ли смысл вести от трансформатора несколько выделенных линий? Есть идея провести 1 на слаботочку и ещё две на моноблоки. Длина этих линий будет метров 6. Интуитивно мне кажется, что должно быть лучше.

Link to post
Share on other sites
9 часов назад, mr_bird сказал:

Раз уж у вас чего только не было, скажите, имеет ли смысл вести от трансформатора несколько выделенных линий?

а вот такого точно не было... польза от данного варианта туманна, разве что интуитивна

Link to post
Share on other sites
В 23.02.2021 в 09:50, Сергей Ефимов сказал:

А насколько она экологична для дома? Особенно в местах повышенных тепловыделений?

Запаха шумки я не ощущаю на длительном отрезке. На радиаторы непосредственно я ее не клеил, но на корпусы, нагревающиеся  местами до 40-45 гр - да. Про экологичность мы правды не найдем, но это продукт нефтепереработки, вариант битума, асфальт же в городах везде лежит.

Link to post
Share on other sites
В 23.02.2021 в 11:45, Игорь Медведев сказал:

А разве плотность фанеры (кг/кв.м) не одинаковая у разной толщины? Я думал, что плотность материала это величина постоянная.

Плотность с моей стороны не совсем точно, я имел в виду вес одного квадратного метра плоского листового материала.

Link to post
Share on other sites

Организовываю себе "идеальное питание", которое по моим представлениям должно состоять из РТ, фильтра, регенератора.
Фильтр уже есть, регенераторы буду слушать, а пока стоит задача сделать идеальный РТ.
Роль РТ вижу как отсечение значительной части помех, плюс заземление, которое почти невозможно получить в многоквартирном доме иными способами.
Сделать хочу один раз на всю жизнь) Так чтобы претензий к нему не было никаких.
Ставить первое время буду в жилую комнату, поэтому и к шуму требования высокие.
Я понимаю, что скорее всего придется подвешивать, шумоизолировать и так далее.
Вопрос больше по технической части к самому РТ.
Как правильно составить тз для намотки идеального РТ ?


Я бы хотел собрать вариант на 15квт с минимальным сопротивлением. И вероятно с низкой индукцией, так как мне важен еще и шум.
Из моих скромных познаний следует, что для уменьшения индукции нужно больше витков. А так как размеры железа ограничены, обычно берут провод меньшего сечения, чтобы сделать больше витков, но это противоречит идее с минимальным сопротивлением.
Поэтому мое предположение - взять железо под большой транс, например под 10квт, но наматывать толстым проводом, получится мощность например 7квт с сохранением низкого сопротивления.
И сделать таких два 7квт транса. На фазу и на противофазу. Сопротивление будет очень низкое, индукция тоже значительно ниже обычной.

Какие у вас идеи для идеального РТ ?

Link to post
Share on other sites

Низкая индукция это сколько? С индукцией 0.6 тл транс на 1.2 квт весил килограмм 36 кажется, решили пол проломить? ) Ну и как я понял нельзя сделать рт одновременно и мощным и с низкой индукцией и с низким сопротивлением.

Link to post
Share on other sites
3 часа назад, mr_bird сказал:

Низкая индукция это сколько?

Ну вот 0.5-0.7 примерно. Я на самом деле сам не знаю какие нужны цифры, хотел тут спросить) Вероятно чем меньше, тем лучше
На вес как-то пофигу


3 часа назад, mr_bird сказал:

как я понял нельзя сделать рт одновременно и мощным и с низкой индукцией и с низким сопротивлением

Можно, я же объяснил как. Берется железо под большую мощность, толстый провод, мотается на меньшую мощность но с бОльшим числом витков, плюс сделать это не в виде одного трансформатора как обычно, а в виде двух.

Link to post
Share on other sites
3 часа назад, mr_bird сказал:

Ну и как я понял нельзя сделать рт одновременно и мощным и с низкой индукцией и с низким сопротивлением.

Конечно.

Габаритная мощность напрямую зависит от индукции в магнитопроводе.

Например если у вас габаритная мощность железе 5000ВА на стандартных 1.7Тл, то на 0.6Тл уже будет 1700ВА .

Вообщем надо стараться выбирать индукцию как можно выше. Чтобы естественно не гудело и не грелось.

И опять же в третий раз повторюсь ,что для этого лучший вариант это тороидальный трансформатор... Шихтовка в наши дни ,это дешманский,ширпотребный восторг и выкинутые деньги на ветер !

Вот для сомневающихся скан из книжки 1958 года ! :)

Screenshot_30.png.7ef37803f58c2115cdabba9e1900e48f.pngScreenshot_32.png.2007a47cb22c42fd0456732fb9f712f1.png









  • Like 3
  • Thanks 1
Link to post
Share on other sites
33 минуты назад, REAN1MAT0R сказал:

Ну вот 0.5-0.7 примерно. Я на самом деле сам не знаю какие нужны цифры, хотел тут спросить) Вероятно чем меньше, тем лучше
На вес как-то пофигу


Можно, я же объяснил как. Берется железо под большую мощность, толстый провод, мотается на меньшую мощность но с бОльшим числом витков, плюс сделать это не в виде одного трансформатора как обычно, а в виде двух.

Поговорите с аудиоальтом, мне Роман говорил, что может хоть на 15 квт сделать - вопрос затрат, он сможет как минимум проконсультировать.

Link to post
Share on other sites
59 минут назад, mr_bird сказал:

Поговорите с аудиоальтом

Я хочу рассмотреть варианты изготовления помимо аудиоальта. Скажем так варианты, изготовленные в заводских условиях. Мне нужен вариант, который не будет смысла менять на какой-либо другой РТ.

Я пока знаю только одного разработчика, помимо Романа из аудиоальт, он наматывает на заказ на Тульском заводе трансформаторов по своим спецификациям. Но цена за Hi-End кусачая. В том числе потому что медь и железо брать приходится оптом. Если бы хотя бы 3 человека объединили свои заказы, он мог бы сделать скидку.
Речь идет о РТ в корпусе с просадкой по напряжению не более 5% при 8квт нагрузке, индукции 0.85 и сопротивлении 0.3ом. Общий вес с корпусом в районе 150кг, корпус на неповоротных колесах. Изделие тихое, не более 32дба, можно ставить в комнате для проживания. Цена 300к. Если объединиться и заказывать три, то цена 250к.
Есть подробная спецификация










  • Like 1
Link to post
Share on other sites
43 минуты назад, REAN1MAT0R сказал:

Я хочу рассмотреть варианты изготовления помимо аудиоальта. Скажем так варианты, изготовленные в заводских условиях. Мне нужен вариант, который не будет смысла менять на какой-либо другой РТ.

Практически я бы рекомендовал купить два одинаковых промышленных развязывающих трансформатора со стандартной индукцией 1.7 Тл и включить их первичные обмотки последовательно, чтобы каждый работал от 110 В. Вторички тоже последовательно, и можно будет выбрать вариант заземления: от средней точки или несимметричный.

Мощность при этом останется, как от одного трансформатора. Индукция и вибрация значительно снизятся.

Если не понравится, можно потом будет продать. А заказной трансформатор продать будет тяжелее.

Link to post
Share on other sites
4 минуты назад, krulfa сказал:

А заказной трансформатор продать будет тяжелее.

Заказной наоборот проще, все решает прослушивание

Link to post
Share on other sites
4 часа назад, REAN1MAT0R сказал:

Я хочу рассмотреть варианты изготовления помимо аудиоальта. Скажем так варианты, изготовленные в заводских условиях. Мне нужен вариант, который не будет смысла менять на какой-либо другой РТ.

Я пока знаю только одного разработчика, помимо Романа из аудиоальт, он наматывает на заказ на Тульском заводе трансформаторов по своим спецификациям. Но цена за Hi-End кусачая. В том числе потому что медь и железо брать приходится оптом. Если бы хотя бы 3 человека объединили свои заказы, он мог бы сделать скидку.
Речь идет о РТ в корпусе с просадкой по напряжению не более 5% при 8квт нагрузке, индукции 0.85 и сопротивлении 0.3ом. Общий вес с корпусом в районе 150кг, корпус на неповоротных колесах. Изделие тихое, не более 32дба, можно ставить в комнате для проживания. Цена 300к. Если объединиться и заказывать три, то цена 250к.
Есть подробная спецификация



Неплохо. Я то думал, что это я психанул со своим 10 квт-ником ). Но с такой ценой нужно быть уверенным, что он на слух тоже что-то дает сверх альтовского, а это кстати не факт.

Link to post
Share on other sites
2 часа назад, александр шумилов сказал:

Для медицины, низкий пусковой ток, вес 75кг.

Что же вы делаете
https://www.mege.ru/catalog/meditsinskie_transformatory/ttms_8000_230/
https://ie.rs-online.com/web/p/din-rail-panel-mount-transformers/7387975/

После такого сложно решиться отдать 300к за транс:D

  • Like 1
Link to post
Share on other sites
6 часов назад, REAN1MAT0R сказал:

Я хочу рассмотреть варианты изготовления помимо аудиоальта. Скажем так варианты, изготовленные в заводских условиях. Мне нужен вариант, который не будет смысла менять на какой-либо другой РТ.

Я пока знаю только одного разработчика, помимо Романа из аудиоальт, он наматывает на заказ на Тульском заводе трансформаторов по своим спецификациям. Но цена за Hi-End кусачая. В том числе потому что медь и железо брать приходится оптом. Если бы хотя бы 3 человека объединили свои заказы, он мог бы сделать скидку.
Речь идет о РТ в корпусе с просадкой по напряжению не более 5% при 8квт нагрузке, индукции 0.85 и сопротивлении 0.3ом. Общий вес с корпусом в районе 150кг, корпус на неповоротных колесах. Изделие тихое, не более 32дба, можно ставить в комнате для проживания. Цена 300к. Если объединиться и заказывать три, то цена 250к.
Есть подробная спецификация














Что-то спецификация сходу не вставилась



Link to post
Share on other sites

На форуме кто-нибудь еще мотает идеальные трансы в заводских условиях? Напишите в личку

  • Like 1
Link to post
Share on other sites
6 часов назад, REAN1MAT0R сказал:





Что-то спецификация сходу не вставилась



32дб(а) это приговор((

Link to post
Share on other sites
1 час назад, александр шумилов сказал:

32дб(а) это приговор((

32 Дб это меньше чем шум от самых тихих холодильников, в чём приговор?

Link to post
Share on other sites
18 минут назад, mr_bird сказал:

32 Дб это меньше чем шум от самых тихих холодильников, в чём приговор?

В том что дб(а) и дб разнятся как мышка писающая на ватку и кофе машина при помоле зёрен.

Link to post
Share on other sites
В 24.02.2021 в 21:03, Buran81 сказал:

Т.е хотите домой не шумящий развязывающий трансформатор,выбирайте ленточные магнитопроводы. В идеале тор

Если есть такой опыт, имеет-ли смысл между вторичкой и первичкой экранную обмотку делать, для уменьшения межобмоточной емкости? Имеется тор 100 кв. см. примерно. Первичка 80 витков, ток х.х. 1 ампер. Какой ток х.х. при этих параметрах приемлем для аудио?

Link to post
