Недавно общались с @AleksandrB, и он поднял интересную тему - качество регуляторов громкости и то, как они влияют на сигнал. С его разрешения поделюсь некоторыми проведенными им измерениями.

Сравнивались регуляторы типа Альпс, L-аттенюатор и трансформатор Silk.

Как оказалось, разница между регуляторами не столь велика, как влияние самого уровня, на который снижается громкость. При большом снижении сигнал деградирует сильнее.

Получается, что не стоит изготавливать усилители с большим запасом сигнала, если реально используется лишь его малая часть.

Кто что думает по этому поводу?

Альпс:



L-аттенюатор:



Silk:

[AleksandrB]

Здравствуйте.

Слава немного неинформативно выложил результаты измерений. Постараюсь изложить на словах  В результате исследований я выяснил что изменения сигнала происходят при уровня ослабления от -22 dB и выше, на уровнях ослабления -40 dB и выше происходит уже очень сильная деградация не только АЧХ, но и ФЧХ входного сигнала.

[DenisSD]

Привет. Тема важная и нужная.  Посмотрите импульс и некоторые моменты станут нагляднее и очевиднее.

Сам использую включение типа Л-пад.

[Flaesh]

1 час назад, Staudio сказал:

Получается, что не стоит изготавливать усилители с большим запасом сигнала, если реально используется лишь его малая часть.

А как же настоящие филы с 6" полочниками и киловаттными (ну чуть меньше) усилителями?))

О чем подумать конечно есть. В любом случае прилично обеспечить 20 дБ пик относительно среднего уровня . Если есть желание слушать на разной громкости - проблем\вопросиков\компромиссов больше и не только электрических.

Что и как на приведенных графиках - не очевидно и не особо читаемо.

[AleksandrB]

1 час назад, Flaesh сказал:

Что и как на приведенных графиках - не очевидно и не особо читаемо.

Слава в графиках не смог разобраться, немного позже выложу с пояснениями

[Yroxi]

2 часа назад, AleksandrB сказал:

Здравствуйте.

 при уровня ослабления от -22 dB и выше, на уровнях ослабления -40 dB и выше происходит уже очень сильная деградация не только АЧХ, но и ФЧХ входного сигнала.

Где деградация происходит? На входе усилителя? Какое вх. сопр.усилителя и выходное, устройства с чего подавался сигнал?

[AleksandrB]

1 час назад, Yroxi сказал:

Какое вх. сопр.усилителя и выходное, устройства с чего подавался сигнал?

Измерения производителись с помощью Digilent Analog Discovery 2 NI edition https://www.ni.com/ru-ru/shop/engineering-education/portable-student-devices/analog-discovery-2/what-is-analog-discovery-2.html, в режиме анализатора цепи (Network Analyzer). Анализировался сам регулятор громкости, без усилителя.

Выходное сопротивление генераторов производитель не декларирует , но скорее всего оно не превышает единиц ом, как у большинства DDS генераторов. Нагрузкой служил резистор сопротивлением 100 кОм.



[AleksandrB]

Уровень ослабления сигнала 0 dB

[AleksandrB]

Уровень ослабления сигнала 20 dB

[Михаил К.]

3 часа назад, Staudio сказал:



Получается, что не стоит изготавливать усилители с большим запасом сигнала, если реально используется лишь его малая часть.





А что такое запас сигнала ?

И можно же ставить рг не на входе, где он отрезает (если резистивный) сигнал от источника, а во втором каскаде.

У меня так и сделано.

[AleksandrB]

Уровень ослабления сигнала 34 dB

[AleksandrB]

Уровень ослабления сигнала 43 dB

[AleksandrB]

Уровень ослабления сигнала 54 dB

[AleksandrB]

Уровень ослабления сигнала 62 dB

[Yroxi]

12 минут назад, AleksandrB сказал:

Измерения производителись с помощью Digilent Analog Discovery 2 NI edition https://www.ni.com/ru-ru/shop/engineering-education/portable-student-devices/analog-discovery-2/what-is-analog-discovery-2.html, в режиме анализатора цепи (Network Analyzer). Анализировался сам регулятор громкости, без усилителя.

Выходное сопротивление генераторов производитель не декларирует , но скорее всего оно не превышает единиц ом, как у большинства DDS генераторов. Нагрузкой служил резистор сопротивлением 100 кОм.



..... А в переводе с графики на уши, что мы услышим в том или ином случае, каковы различия в трех типах регулировки, на слух? Помнится в где то в 90е, вошли в моду усилители с фантастическим КНИ, что то типа 0.0000000002%.., и где они.

[AleksandrB]

Уровень ослабления сигнала около 80 dB. Самое начало шкалы потенциометра.

[AleksandrB]

15 минут назад, Yroxi сказал:

каковы различия в трех типах регулировки

Все графики приведены только одного типа регулятора - потенциометра ALPS.

На графиках прекрасно видно как изменяется сигнал с увеличением ослабления входного сигнала ( уменьшения уровня громкости)

[AleksandrB]

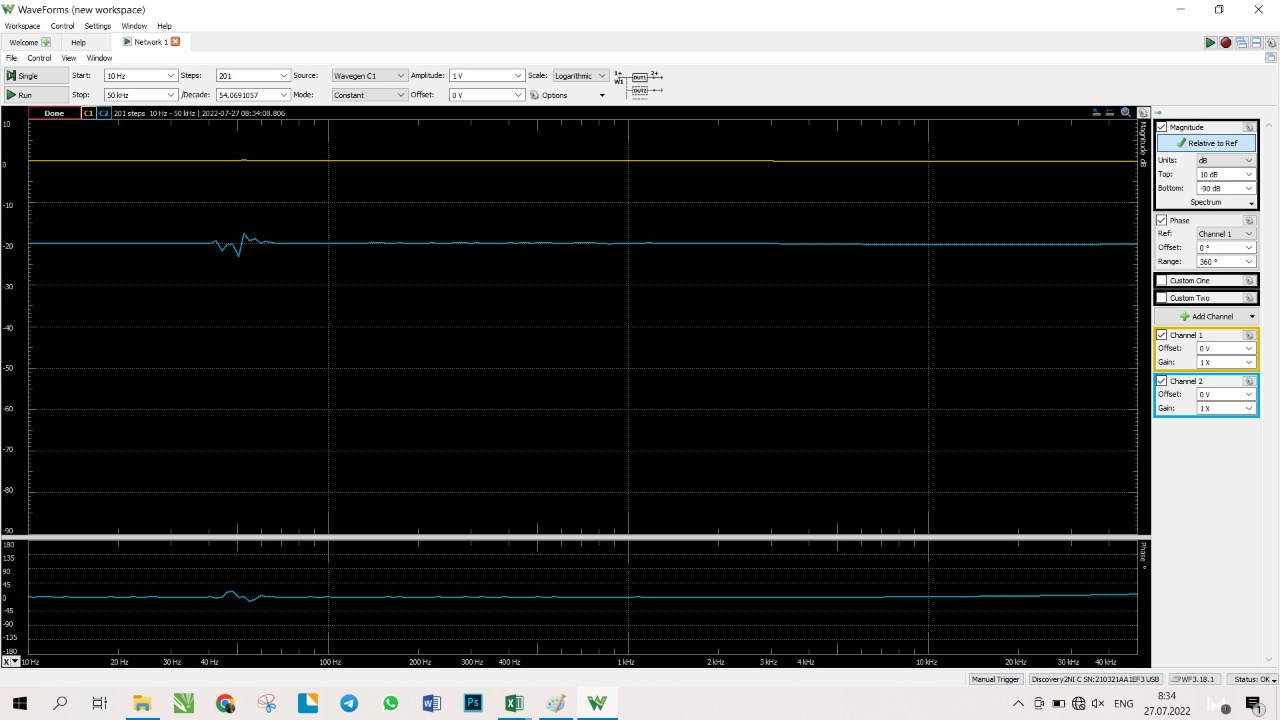

Чтобы было понятно что изображено на графиках поясню.

1.  Жёлтый график - сигнал на входе регулятора громкости

2. Синий график - сигнал на выходе регулятора громкости

3. График в нижнем окне - изменение фазы выходного сигнала

Полоса проведения измерений 10 - 50000 Гц

[Yroxi]

Альпс, в каждый конкретный момент, это делитель из 2х резисторов, чему и где там деградировать? Что нибудь со схемой измерения намудрили, не где там деградироваться, что нибудь с емкостью кабелей, щупов.... Никто не отрицант влияния РГ,  на звук. Сам долго подбирал  чем регулировать громкость.  Остановился на L регуляторе с верним танталовым резистором, хотя есть вопросы к тому, кто возился с подбором величины сигнального резистора и реостата...  Ну а лучше RK50 Альпс, или танталового L регулятора AN, что то найти сложно, не извращение же на реле,  тоже не подарок Дакт, куча последовательных резисторов...

[AleksandrB]

7 минут назад, Yroxi сказал:

Что нибудь со схемой измерения намудрили

И руки кривые и глаза не с той стороны.



7 минут назад, Yroxi сказал:

Остановился на L регуляторе с верним танталовым резистором

Не важно какой тип регулятора, динамика изменений одинаковая.



Если у вас что сказать по делу с научной точки зрения, выскажитесь

[AleksandrB]

Троица подопытных

[Andrey Molochnik]

...в эпоху цифры - это всё анахронизм )

[Staudio]

11 минут назад, Andrey Molochnik сказал:

...в эпоху цифры - это всё анахронизм )

Интересно, какой процент форумчан имеют цифровую регулировку?

[Andrey Molochnik]

Только что, Staudio сказал:

Интересно, какой процент форумчан имеют цифровую регулировку?

...а почему ко мне такой вопрос ?)

я думаю кто сидит не на ленте и виниле , такая возможность есть у подавляющего большинства )

[Andrey Molochnik]

Просто Саша окунулся в эту тему с головой под проект . А так я ему говорил об этом пару лет назад ... если есть желание улучшиться  , то что надо выкинуть из схемы в первую очередь однозначно ...я ему указал . А вот что поставить ... этим он сейчас и озадачился ). У него есть наставник хороший . Есть несколько примеров перед глазами . Разберётся думаю . Раз сам взялся докопаться до истины . Но тем кто с цифрой и файлами - это всё по большей части фиолетово.
