Итак, по просьбе трудящихся выполнил различные замеры обсуждаемого развязывающего трансформатора. Емкость вторичной обмотки составила 2.9 мкФ Индуктивность составила 876 мГн С

Дисклеймер. За последнее время накопилось определённое количество как мне кажется небесполезной информации по разным устройствам, которой мне не лень поделиться. Всем о чём пишу владею как миниму

Вернемся к РТ   Во-первый возвращаю долги по замеру емкости между обмотками: Много это или мало я не знаю, но кто просил - распишитесь   Во-вторых поговорим о конденсаторе. При под

Posted Images

1 минуту назад, Дим Димыч сказал:

я просто знал что броска тока не будет.

Какие-то меры приняты?

Я имею дело с тороидами, для них бросок - обычное дело.

Link to post
Share on other sites

Ну для страховки сначала попробовал ступенчато через латр.

Потом сразу в сеть 230В.

Естественно уже без латра.

  • Thanks 1
Link to post
Share on other sites
15 часов назад, Игвин сказал:

Вот тут аккуратнее. Inrush Current сильно зависит от приложенной фазы напряжения.
Цешка может сгореть.



Я бы просто поставил реле с подбором момента срабатывания ко времени начала спада синусоиды. На спаде, чтобы уменьшить область пускового тока потребителей, если таковые окажутся подключенными.

Link to post
Share on other sites
12 минут назад, krulfa сказал:

Я бы просто поставил реле с подбором момента срабатывания ко времени начала спада синусоиды. На спаде, чтобы уменьшить область пускового тока потребителей, если таковые окажутся подключенными.

Я почему-то думал - уже стоит.

Link to post
Share on other sites
1 час назад, krulfa сказал:

Я бы просто поставил реле с подбором момента срабатывания ко времени начала спада синусоиды. На спаде, чтобы уменьшить область пускового тока потребителей, если таковые окажутся подключенными.

Это костыль для трансов с высокой индукцией и большим пусковым током, который вышибает автоматы.

Транс для аудио должен иметь низкую индукцию,  низкое активное сопротивление ( толстый провод) и соответственно, большой, тяжелый сердечник, что бы уместить много толстого провода.

Вот, поэтому, хороший аудио трансформатор и стоит в 10 раз дороже обычного промышленного на ту же мощность.

  • Like 3
  • Thanks 1
Link to post
Share on other sites

Вот именно!

 А не как всякие фирмы, наши и не наши...делают простые сварочники.

Абы железо сбыть с минимум меди. Так не наши ещё и за бешеные деньги.

Сейчас специально для Игоря и krulfa найду отзыв сравнения 0,5Тл и 1,0Тл одного и того же универсального РТ.

  • Like 1
Link to post
Share on other sites

Игорь! Почитай про 0,5 и 1,0

Ты меня менее месяца назад "ругал" за индукцию.:) krulfa так совсем недавно....

Я уже с вами скоро начну ругаться без кавычек:hs:  Вытягиваете нужную мощность и омическое не за счёт габарита, а за счёт индукции, естественно во вред звуку. имхо!

 Усилок наш транс тянет только так. Знаешь на 0,5 вроде динамики меньше , чем на 1, но зато какая магия прет, звук просто живой, как если бы в квартире в живую сидели и играли музыканты. Я ведь слушаю музыку в основном Джаз и Классику , а там все инструменты акустические, хотя Рок и электро инструменты тоже очень живо играют, такой сильный драв и звуки , каких раньше вовсе не было.

Link to post
Share on other sites
13 hours ago, felix said:

Вот, поэтому, хороший аудио трансформатор и стоит в 10 раз дороже обычного промышленного на ту же мощность.

Вот... точно ли только поэтому? ))

  • Like 1
Link to post
Share on other sites
В 18.04.2021 в 12:46, felix сказал:

Это костыль для трансов с высокой индукцией и большим пусковым током, который вышибает автоматы.

Погонял модель трансформатора в симуляторе, обнаружил значительное уменьшение броска пускового тока от величины индукции.

В качестве высокой бралась индукция, когда ток намагничивания приближается к треугольной форме, но еще без "выворачивания" вершин импульсов тока вверх. В таком режиме пусковой ток очень большой и стремится к величине Uвх/Rперв или к Ixx*Lперв/Lрасс (в зависимости от того, что меньше). Это может быть 100:1 и более относительно тока холостого хода при наихудшем моменте подключения входного напряжения (от нуля синусоиды).

Снижение индукции в 2 раза по отношению к начальной величине уменьшало пусковой ток в 6-8 раз.

Снижение индукции в 4 раза полностью убирало пусковой ток, трансформатор вел себя, как идеальная индуктивность, независимо от фазы включения входного напряжения.

  • Like 3
Link to post
Share on other sites
50 минут назад, krulfa сказал:

Снижение индукции в 2 раза по отношению к начальной величине уменьшало пусковой ток в 6-8 раз.

А какая начальная величина?

И по осциллограммам интересно..

Очень нужную работу делаете, польза нам всем.

Link to post
Share on other sites

 В качестве высокой бралась индукция, когда ток намагничивания приближается к треугольной форме, но еще без "выворачивания" вершин импульсов тока вверх

-----------------------------------------

Максимальная или около того.

Я про неё спросил: сколько Тл ?

Потом в 2 раза вниз.

Link to post
Share on other sites
1 час назад, Дим Димыч сказал:



-----------------------------------------

Максимальная или около того.

Я про неё спросил: сколько Тл ?



 Дима, ну какая разница, главное в симуляторе крутил, а не в живую, и ты так можешь)))

  • Funny 1
Link to post
Share on other sites
В 23.04.2021 в 21:34, Дим Димыч сказал:

 В качестве высокой бралась индукция, когда ток намагничивания приближается к треугольной форме, но еще без "выворачивания" вершин импульсов тока вверх

-----------------------------------------

Максимальная или около того.

Я про неё спросил: сколько Тл ?

Потом в 2 раза вниз.

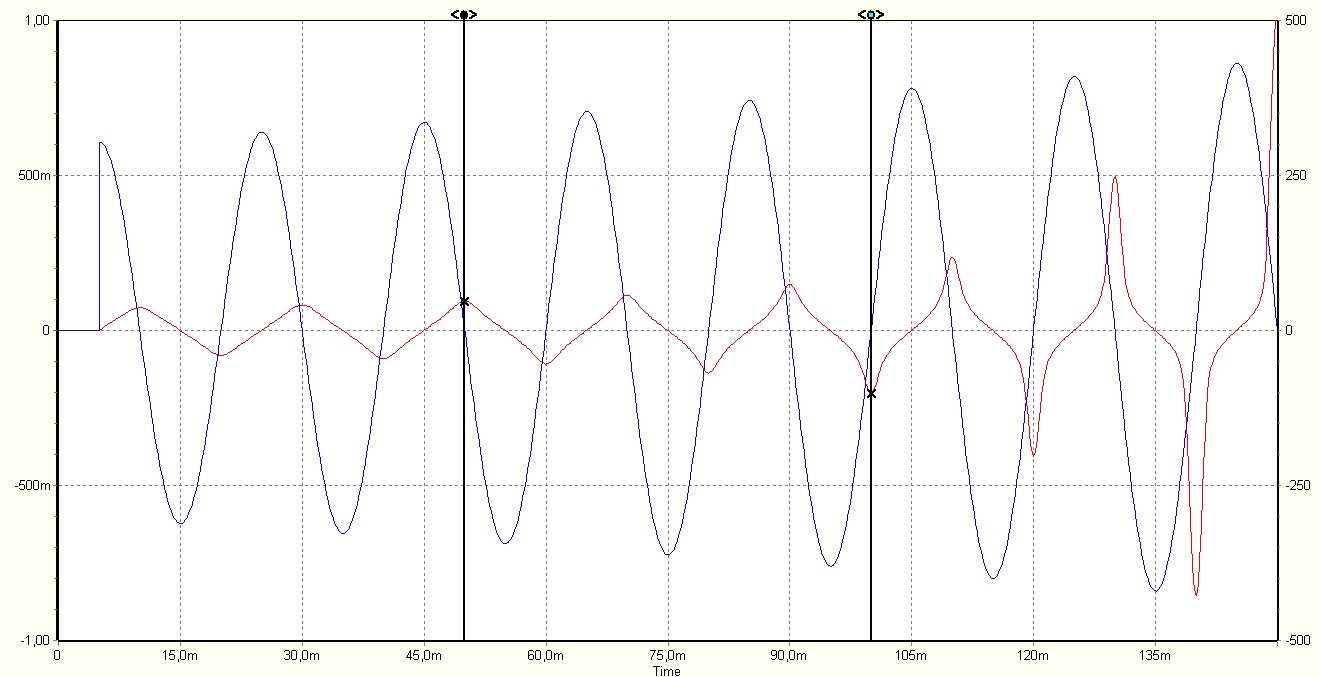

В ПО, которым я пользуюсь, нельзя посмотреть индукцию или выбрать материал, который похож на трансформаторное железо. Также не учитывается гистерезис, который делает ток намагничивания похожим на прямоугольный. Я подобрал параметры сердечника так, чтобы это было похоже на реальный мощный трансформатор: 141 мА пп ток намагничивания пилообразной формы при входном напряжении 600 В пп. В первичной обмотке оказалось 600 витков.

С этой точки делался анализ. Неблагоприятная фаза включения трансформатора добавляет вторую половину полуволны, и именно эта четвертинка является лишней и вводит сердечник в насыщение. Поэтому для того, чтобы обезопаситься от критических токов, практически достаточно снизить индукцию в 2 раза.

Выход из насыщения в симуляторе идет долго, характерная постоянная времени L/R - индуктивность и сопротивление первичной обмотки. Для 10 Гн и 1 Ом получается 10 секунд.

Практически я бы действовал так: рассчитал бы трансформатор на стандартную индукцию (1.5 Тл для примера), а потом увеличил бы количество витков в корень(2) - 1.41 раза. Сечение провода уменьшается тоже в 1.41 раза, активные потери растут в 2 раза, габаритная мощность снижается примерно в 1.41 раза. Возможно, потребуется небольшая коррекция вверх количества витков вторичной обмотки, чтобы компенсировать увеличение потерь.

В симуляторе я таким же образом менял количество витков и смотрел результат. При увеличении количества витков в 1.41 ток намагничивания уменьшался приблизительно до 59 мА пп, в 2 раза - до 28 мА пп.



Link to post
Share on other sites
  • 2 weeks later...

Кто заказывал РТ в AudioAlt , сколько по времени вам его изготавливали?

Link to post
Share on other sites

Месяц.

Мне не повезло. Транспортная кинула Романа на железо. Ждал лишних 10 дней или около того.

Link to post
Share on other sites
1 час назад, mix сказал:

Месяц.

Мне не повезло. Транспортная кинула Романа на железо. Ждал лишних 10 дней или около того.

У меня через 10 дней будет 2 месяца, как начали работу и транса пока нет. Роман говорил,что сейчас заказов стало больше и срок немного увеличится, но не думал, что так долго будет.

Link to post
Share on other sites

Ромэн умеет обосновывать.

В их тотальном бардаке я удивляюсь как вообще такие продукты рождаются.

Link to post
