37 минут назад, onto_log сказал:

Спасибо за рекомендации, но хотелось бы большей конкретики (от внутренней стороны) типа : плита ГВЛ 12 мм, минвата URSA плотностью 50 такой-то марки и толщиной 100 мм, пенопласт для утепления(?), тканевый экран из такого-то материала. Или вообще другой состав сэндвича. Условия тоже понятны: Дом в деревне в МО, крыша будет минимум с пароотводом и отражателем.

Конкретики могу только по поглощающим перегородкам. Утеплением домов не занимаюсь. Я вам изложил в первом приближении принцип построения НЧ поглощающих перегородок. У вас ещё нет, как я понимаю, даже каркаса чердака. Давайте договоримся, как будет готов чердак с наружи и внутренние стойки  для межкомнатных перегородок и вы решите их делать поглощающими НЧ - даёте мне знать и мы рассчитываем и выбираем материалы. А то часто бывает, считаешь, считаешь, рисуешь, а потом то жена против, то сам передумал. Работа сделана, а результата не видно.

Link to post
Share on other sites
  • Replies 57
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Да ломать и не надо - вскрыть полы чердака, завести в стены новые балки(2-3см сожрет) и настелить полы

Опять в том, где нет первой моды?)) Хотя б (тоже простенько и не всю реальность учитывает) так: Сами подставьте ожидаемое поглощение, в постройке из ваты и щепок оно будет заметным, но это еще не

Разобрался - с одной стороны, забыл решение уравнения струны в общем случае, первый резонанс действительно полуволна. А с другой стороны, акустика и микрофон ниже 40 Гц почти не работают -  вот и видн

Posted Images

25 минут назад, frezer сказал:

Давайте договоримся, как будет готов чердак с наружи и внутренние стойки  для межкомнатных перегородок и вы решите их делать поглощающими НЧ - даёте мне знать и мы рассчитываем и выбираем материалы.

Понимаю опасения, но считать или еще как-то напрягаться для меня не надо -достаточно совета из опыта. Мне с толщиной перегородок надо определяться на этапе проектирования, причем из-за неудачных пропорций внутренние размеры должны быть выдержаны +-5 см, иначе на парные резонансы попаду. Какая проблема видится: заложу я толщину балок  для стен 100 мм+10 мм внутренняя обшивка поверх балок, а оптимальная толщина сэндвича может оказаться 150 мм и у меня правильно конструкция не соберется. Может еще дополнительно утеплитель в виде того же пенопласта потребоваться.

Link to post
Share on other sites

Максимальная толщина конструкции: Панель 7-8 мм, воздушный зазор 5-7 мм, 100 мм минвата, 1 слой (10 мм) синтепона (для защиты от пыли минваты), 1 слой ХБ ткани. Если не панельные поглотители, а перфорированные панели, то толщина общая не измениться.

  • Like 1
Link to post
Share on other sites
  • 8 months later...

Подвис у меня проект весной из-за карантина, активным поиском строителей занялся только в июне. После месяца согласований проекта и выбора подрядчика работы все-таки начались, но их все равно пришлось разбить на два этапа. Вот чертеж проекта с уже фактическими размерами - из-за особенностей конструкции дома удалось увеличить длину, а ширину уменьшить, чтобы не получилась квадратная комната.


Поскольку балки открытые, то итоговые размеры такие: 5,35 м. x 5.10 м. , высота до от пола до балки 2,65 м., до верхней точки в коньке 3,85 м.

Было:

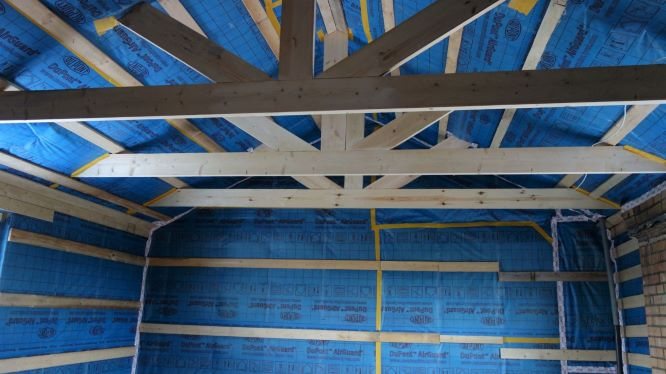

Стало после реконструкции:




Белая стопка плит на полу - это ГВЛ 12,5 мм для обшивки стен и потолка. Поскольку ГВЛ хоть и твердая, но хрупкая, то надо выжидать минимум 2 месяца, прежде чем обшивать ей стены и потолок (должно высохнуть дерево всей мансардной конструкции). Если сделать обшивку сразу, то потрескается и щели будут. По особенностям конструкции: вся крыша утеплена 200 мм утеплителя, стены 150 мм. Пол сделан на независимых лагах и развязан от лаг потолка второго этажа, 250 мм утеплителя + ДСП плиты 22 мм. Синие стены - пароизоляция, гидроизоляционная пленка идет снаружи утеплителя (и крыша, и стены).

Что планируется в дальнейшем:

- обшить стены/потолок ГВЛ;

- покрасить потолок/балки в белый цвет;

- провести отопление;

- поклеить мягкие обои на стены

- развести электрику, освещение и сигнальные кабели;

- постелить ковролин;

- возможно сделать дополнительную виброизоляцию пола (доп. слой типа резинового ламината между полом из ДСП и ковролином).

Вчера опробовал акустику комнаты на очень дешевом домашнем кинотеатре от BBK (трифоник валялся без дела несколько лет). Явных резонансов нет, есть отражения от пола/задней стены, есть утечка баса на этаж ниже (полагаю, что из-за незашитых стен). Общая площадь помещения после  внутренней отделки будет около 27 кв.м.

Ну и как снаружи это выглядит:







  • Like 2
Link to post
Share on other sites
В 18.08.2020 в 08:12, frezer сказал:

Стены зашили! Значит мои расчёты уже не нужны.

Изнутри - нет, не зашили, только пленка пароизоляции стоит. Расчеты нужны, когда с 0 все строишь и можешь и пропорцию, и толщину стен задавать. А у меня куча ограничений как по конструкции дома, так и по пропорциям КдП. Изначально я планировал, что удастся размер сделать 5,5x5 , а по ходу стройки пришлось изменить на 5,1x5,35. Толщина стен/крыши определяется общей жесткостью конструкции и необходимой теплоизоляцией. Мне большого труда стоило убедить строителей, что нужна неквадратная  комната, без внутренних стоек, некратной по отношению к стенам высоты и т.д. И то некоторые вещи им пришлось переделывать - на чертежи не смотрели. Базовую геометрию комнаты я получил в итоге не идеальную, но в целом нормальную.  Стенки получатся из ГВЛ+150 мм утеплителя за ним, с двух сторон снаружи есть только сайдинг, с двух других дополнительный внутренний объем. Буду рум-коррекцией править неидеальность помещения, звукоизоляция после чистовой отделки получше должна стать.

Link to post
Share on other sites
  • 3 months later...
В 17.08.2020 в 15:11, onto_log сказал:

Подвис у меня проект весной из-за карантина, активным поиском строителей занялся только в июне. После месяца согласований проекта и выбора подрядчика работы все-таки начались, но их все равно пришлось разбить на два этапа. Вот чертеж проекта с уже фактическими размерами - из-за особенностей конструкции дома удалось увеличить длину, а ширину уменьшить, чтобы не получилась квадратная комната.


Поскольку балки открытые, то итоговые размеры такие: 5,35 м. x 5.10 м. , высота до от пола до балки 2,65 м., до верхней точки в коньке 3,85 м.

Было:


Стало после реконструкции:




Белая стопка плит на полу - это ГВЛ 12,5 мм для обшивки стен и потолка. Поскольку ГВЛ хоть и твердая, но хрупкая, то надо выжидать минимум 2 месяца, прежде чем обшивать ей стены и потолок (должно высохнуть дерево всей мансардной конструкции). Если сделать обшивку сразу, то потрескается и щели будут. По особенностям конструкции: вся крыша утеплена 200 мм утеплителя, стены 150 мм. Пол сделан на независимых лагах и развязан от лаг потолка второго этажа, 250 мм утеплителя + ДСП плиты 22 мм. Синие стены - пароизоляция, гидроизоляционная пленка идет снаружи утеплителя (и крыша, и стены).

Что планируется в дальнейшем:

- обшить стены/потолок ГВЛ;

- покрасить потолок/балки в белый цвет;

- провести отопление;

- поклеить мягкие обои на стены

- развести электрику, освещение и сигнальные кабели;

- постелить ковролин;

- возможно сделать дополнительную виброизоляцию пола (доп. слой типа резинового ламината между полом из ДСП и ковролином).

Вчера опробовал акустику комнаты на очень дешевом домашнем кинотеатре от BBK (трифоник валялся без дела несколько лет). Явных резонансов нет, есть отражения от пола/задней стены, есть утечка баса на этаж ниже (полагаю, что из-за незашитых стен). Общая площадь помещения после  внутренней отделки будет около 27 кв.м.

Ну и как снаружи это выглядит:







Как движется проект?

Link to post
Share on other sites
  • 11 months later...

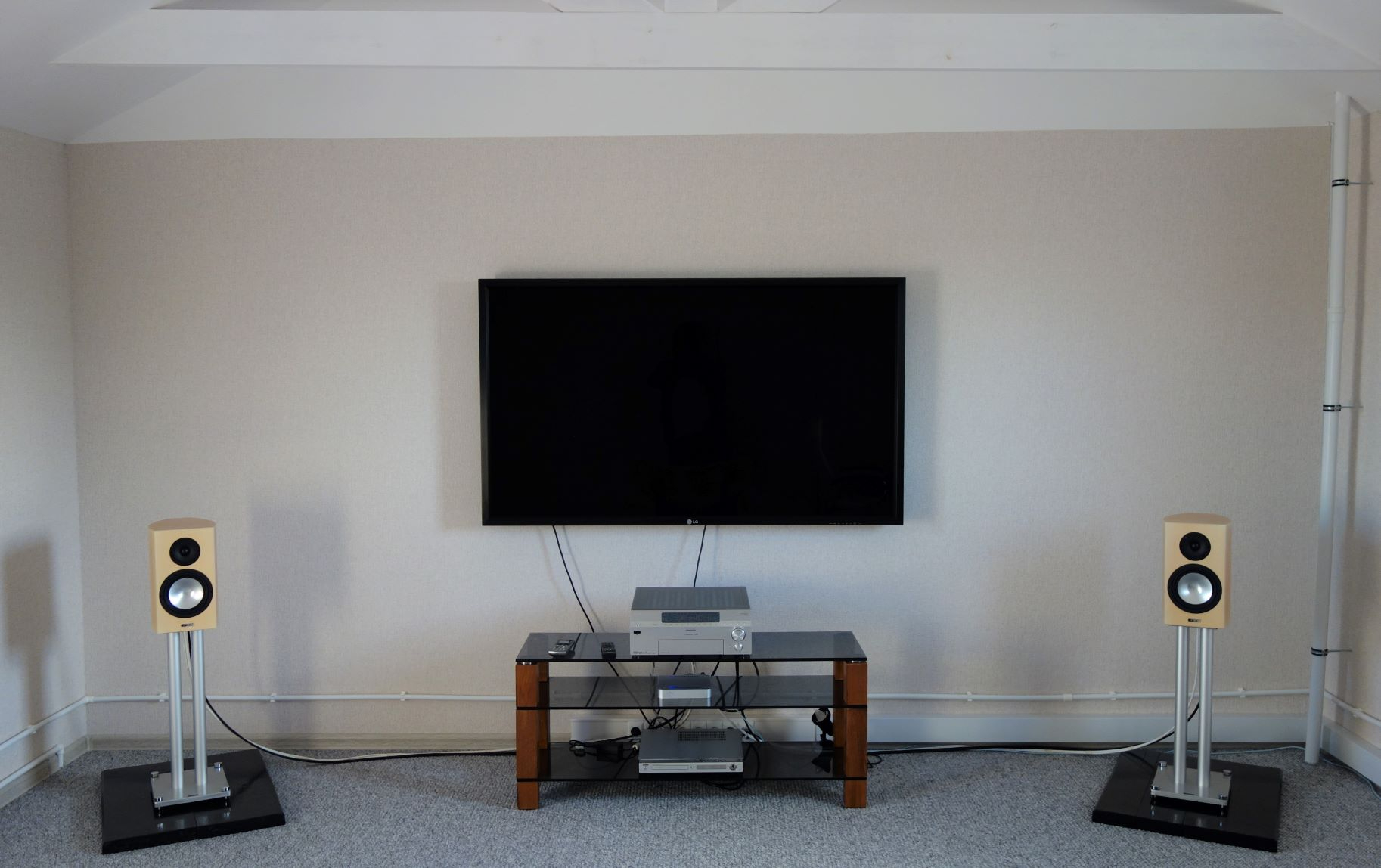

Несколько дней назад основной ремонт закончился (мелочи остались):


Жду новую акустику, буду настраивать и согласовывать её с комнатой.

  • Like 1
