Неожиданно нашел вот такой вариант диффузора.

https://www.zmescience.com/science/news-science/sound-diffuser-thin-07062017/

Слева классический вариант с ячейками, справа - усовершенствованный.
Те, кто сталкивался с вопросом улучшения звуковых качеств КДП не раз сталкивались с дилеммой выбора - большая толщина диффузора или дизайн.

Усовершенствованный вариант - на один порядок (в 10 раз!) тоньше!
Использован принцип резонаторов Гельмгольца.

Кто-то уже сталкивался, проектировал?

Теоретические выкладки здесь - https://journals.aps.org/prx/pdf/10.1103/PhysRevX.7.021034

diff slim.JPG

  • Like 1
  • Thanks 1
Link to post
Share on other sites
  • Replies 19
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

мерил стена/такой плоский/щредер   плоский пилил с 10 фанеры с выборками и проклейкой, все по фэншую. при замерах такая конструкция работала как то более поглотителем чем рассеивателем))) .

Неожиданно нашел вот такой вариант диффузора. https://www.zmescience.com/science/news-science/sound-diffuser-thin-07062017/ Слева классический вариант с ячейками, справа - усовершенствованны

пыли будет собирать меньше, но тараканов  из него  будет не вывести никогда

Posted Images

7 часов назад, Staudio сказал:

Использован принцип резонаторов Гельмгольца.

Интересное решение.

Link to post
Share on other sites

 пыли будет собирать меньше, но тараканов  из него  будет не вывести никогда:er:

  • Offtopic 1
Link to post
Share on other sites
  • Moderators

Там есть еще вариант с расширением диапазона. Т.е. не на одну частоту, а на 4 настраивается. Но,  как я полагаю, на столько же должна упасть и эффективность работы.

Link to post
Share on other sites
  • Moderators
1 минуту назад, Stump сказал:

 пыли будет собирать меньше, но тараканов  из него  будет не вывести никогда:er:

Так не нужно их заводить :) Ну, или хамелеончика, раз на то пошло.

Хочу собрать такой. Но пока не вполне разобрался, как это сделать оптимально. Например, отверстия было бы удобнее сделать круглыми.

Плюс не уверен, как правильно считать эти резонаторы.

Link to post
Share on other sites
  • Moderators

Да и еще простор для фантазии тут широк. Например, не обязательно таким тонким делать. В таком случае реально дотянуть достаточно низко при приемлемых размерах.

Кроме того, можно, например, сделать отверстия одного размера, а глубиной ячейки поиграть, найдя оптимум с размерами.

Link to post
Share on other sites

Гуглить метаповерхности акустику, на нерусском языке ессно. Пока не видел практического использования; это не значит, что его нет)
Довольно узкополосные эти штуки, насколько помню. Тревор Кокс че-то про них писал, емнип же его мнение несколько изменилось.
Если цель - улучшить акустику кдп, то и начинать с формулировки задач.

Link to post
Share on other sites
  • Moderators
6 минут назад, Flaesh сказал:

Гуглить метаповерхности акустику, на нерусском языке ессно. Пока не видел практического использования; это не значит, что его нет)
Довольно узкополосные эти штуки, насколько помню. Тревор Кокс че-то про них писал, емнип же его мнение несколько изменилось.
Если цель - улучшить акустику кдп, то и начинать с формулировки задач.

Вообще, как я понял изложенное, расчет ведется на базе обычного 2D диффузора.
Частоты резонансов ячеек сохраняем, меняем форму "сосуда". За счет этого уменьшаем толщину диффузора.

Link to post
Share on other sites

Пилил в одно помещение. В итого поставил обычный шредер. Эти переехали на потолок. Что б не выкидывать) . Кажись даж параметрическая модель. Где то есть для фьюжена360.

  • Like 1
Link to post
Share on other sites

Механизм резонанса разный в четвертьволновой трубе и резонаторе Гельмгольца, результат похож.
Интерес могло бы представлять субъективное сравнение сабжа с традиционной конструкцией, при обязательных контрольных голой стене и поглотителе.

Link to post
Share on other sites
  • Moderators
4 минуты назад, shd911 сказал:

Пилил в одно помещение. В итого поставил обычный шредер. Эти переехали на потолок. Что б не выкидывать) . Кажись даж параметрическая модель. Где то есть для фьюжена360.

Как считал?

Кстати, признаюсь, на потолок и хочу. В виде светодиодной люстры :)

Link to post
Share on other sites
34 минуты назад, Staudio сказал:

Как считал?

Кстати, признаюсь, на потолок и хочу. В виде светодиодной люстры :)

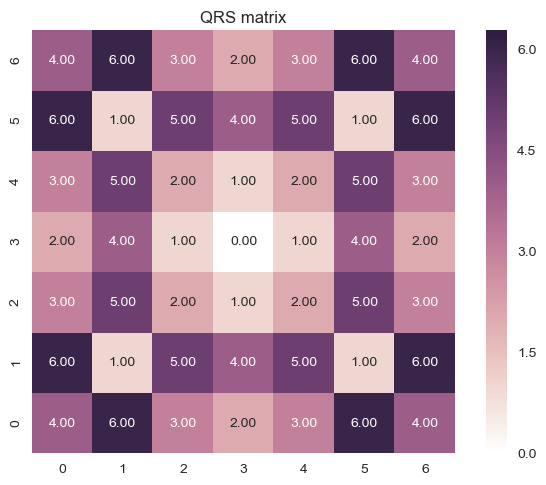

на питоне считалка



https://disk.yandex.ru/d/UwTNxaCOxIcwPw

в терминале заходишь в эту папку

потом pip instal -r requirements.txt

потом python main.py

во фьюжене нашел, но чет уже не помню ход мысли)))



Снимок экрана 2021-02-26 в 11.21.25.png

  • Thanks 1
Link to post
Share on other sites

В этой штуке площадь входа будет правильнее считать по периметру отверстия.

И резонанс такой полости будет работать по смешанному принципу. Проявятся и резонансы камеры, и волновые резонансы, и резонансы самой панели.


Link to post
Share on other sites
5 часов назад, Flaesh сказал:

Механизм резонанса разный в четвертьволновой трубе и резонаторе Гельмгольца, результат похож.
Интерес могло бы представлять субъективное сравнение сабжа с традиционной конструкцией, при обязательных контрольных голой стене и поглотителе.

мерил стена/такой плоский/щредер



плоский пилил с 10 фанеры с выборками и проклейкой, все по фэншую. при замерах такая конструкция работала как то более поглотителем чем рассеивателем))) . в целом работает но не чудо

  • Like 2
  • Thanks 1
Link to post
Share on other sites
  • Moderators
7 минут назад, shd911 сказал:

при замерах такая конструкция работала как то более поглотителем чем рассеивателем)))

Не самая бесполезная в аудио опция))

Link to post
Share on other sites
7 минут назад, Staudio сказал:

Не самая бесполезная в аудио опция))

В зависимости от :); MyRoom Петровича как краткое изложение\отправная точка. И ужасный баян "обклеил комнату паралоном звук гавно ободрал на помойку"

Link to post
Share on other sites
  • Moderators
18 минут назад, Flaesh сказал:

В зависимости от

Естественно)

5 часов назад, shd911 сказал:

на питоне считалка



https://disk.yandex.ru/d/UwTNxaCOxIcwPw

в терминале заходишь в эту папку

потом pip instal -r requirements.txt

потом python main.py

во фьюжене нашел, но чет уже не помню ход мысли)))





Скачаю дома, попробую разобраться.

Link to post
Share on other sites
  • Moderators
8 часов назад, shd911 сказал:

на питоне считалка



https://disk.yandex.ru/d/UwTNxaCOxIcwPw

в терминале заходишь в эту папку

потом pip instal -r requirements.txt

потом python main.py

во фьюжене нашел, но чет уже не помню ход мысли)))



Снимок экрана 2021-02-26 в 11.21.25.png

Установил два питона (2 и 3), но ни на одном не смог запустить((

Link to post
Share on other sites
В 26.02.2021 в 19:49, Staudio сказал:

Установил два питона (2 и 3), но ни на одном не смог запустить((

сделаю какой нить онлайн


Снимок экрана 2021-02-28 в 10.00.55.png

  • Thanks 1
Link to post
Share on other sites
  • Moderators
36 минут назад, shd911 сказал:

сделаю какой нить онлайн


Снимок экрана 2021-02-28 в 10.00.55.png

Интересует расчет объема камер и площадей отверстий в случае тонкой версии.

Link to post
