Предисловие

Акустическая обработка комнаты - процесс, который нужно изучать на практике, тогда теоретические познания, включая почерпнутые на специализированных форумах, будут понятны после их опробования, зачастую перечеркивая и собственные устои, и то, что пишут в интернетах.

Среди таких открытий:

- Басовые ловушки при толщине более 30 см. более эффективны с менее плотным материалом.

- В КдП не встает больше двух пар Шредеров - третья портит звук.

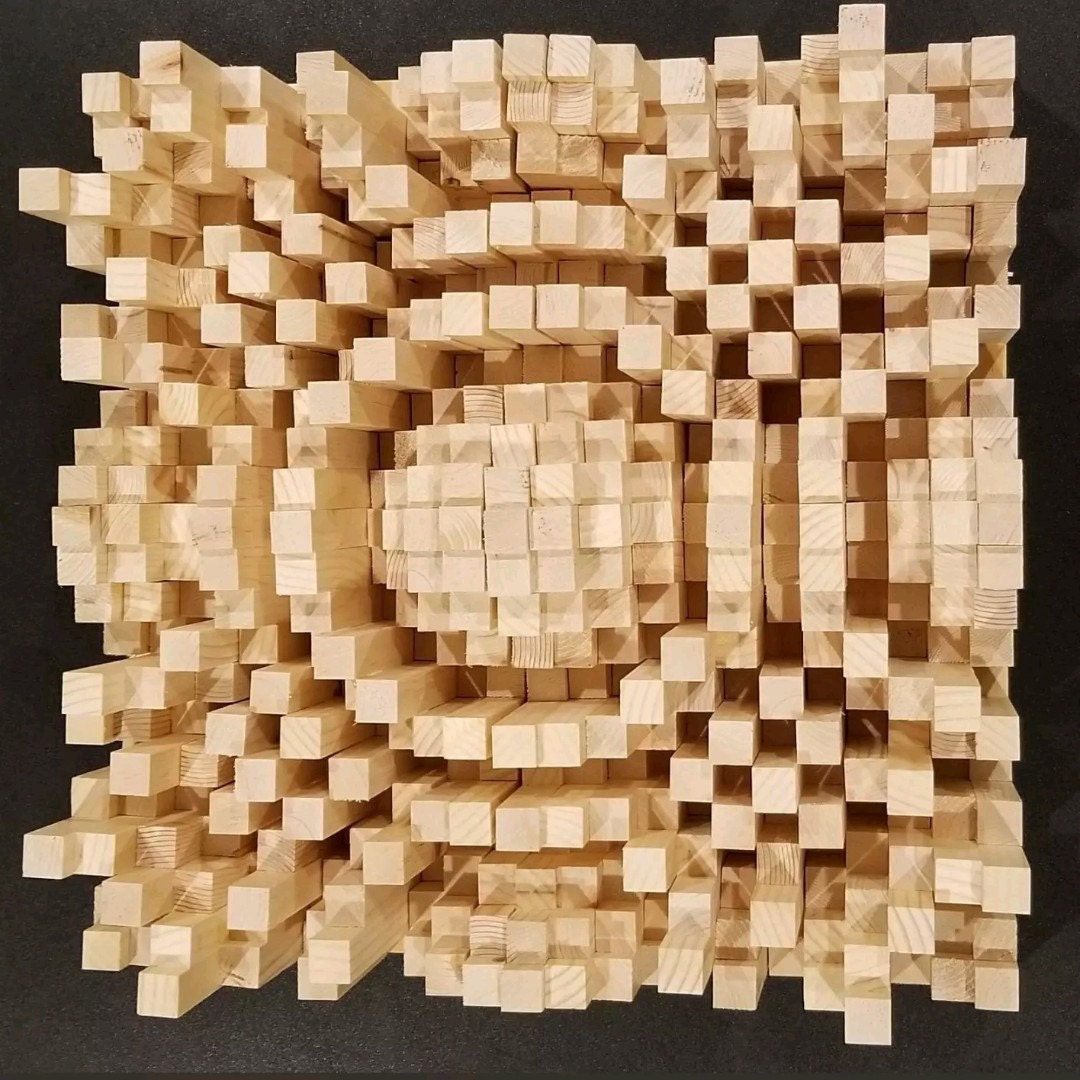

- На фронтальной стене не встает больше двух Скайлайнов (60х60 см), иначе КИЗы неестественно укрупняются.

- Самый красивый Скайлайн имеет самую низкую эффективность.

- Столбики Скайлайна не должны быть уже 40 мм, об этом написано как предостережение даже в калькуляторе, но кто на это смотрит?

- На боковых площадках не очень эффективны Шредеры (Смирнов убрал их из "зеленой комнаты", служащей примером "много Шредеров - хорошо" в 2013 г.), туда не встают Скайлайны.



В общем, работа многих устройств не понятна, пока их не попробуешь.

Собственно речь пойдет о рассеивателях в зоне боковых отражений.

Как сказал выше, ни Скайлайны, ни Шредеры не дают положительного эффекта - становится слышна "лепестковость" звука, причем даже у более "деликатного" Скайлана. Долгое время использую "по бокам" панели из микропористой древесины с толстым шпоном, но, после того, как были сформированы фронтальная и тыловая стены, стало понятно, что они со своей задачей не справляются.

Для опытов был приобретен замечтательный материал - Холлофайбер, который вообще не имеет запаха, и не "колется", плотностью 50 кг/м3 и 30 кг/м3, толщиной, соответственно 5 см. и 10 см., что позволяет экспериментировать куда шире, чем с условным Vicoustic для стен. Открытые плиты обладают высоким поглощением и не годятся никуда - ни в углы, ни на фронт, ни по бокам. Обернутые в полиэтиленовую пленку они возвращают ВЧ, но СЧ и НЧ поглощаются, что выворачивает тембральный  баланс в КдП - вроде как "воздух" остается, но звучание становится "ядовитым" - именно из-за переизбытка отраженных ВЧ на фоне снижения СЧ.

Короче, наиболее эффективный путь - повторить за метрами (кхе-кхе, вспоминается "зеленая комната", которую повторять не стоит), потому пробуем конструкцию ЮАМа, благо в Леруа продаются практически готовые наборы для их сборки.

Собрав первый, не утерпел, отнес его в КдП и набив 25-ю см. Холлофайбера, включил музыку. При длине конструкции 1,2 м (на 6,5 м стены) она дала то, чего хотелось - четкость образов, их большую голографичность. Общее ощущение от звука - он избавился от фонового "шума", стал более четким, во всех диапазонах, включая бас. С басом при этом интереснее всего - ловушка то ведь находится не в углах, там где моды максимальны, а по бокам, и тем не менее, на басе улучшения тоже слышны. Самый интересный эффект заключался в том, что правая колонка подрастворилась в КдП и голова инстинктивно тянулась вправо, чтобы слышать "улучшенный" звук, нежели он был слева (напомню, ловушка была одна). В общем, именно одна "ловушка ЮАМа" дала большее  понимание, как она работает. Следом, конечно же, была сделана и вторая, после установки которой быстро пришел вывод, что надо делать их большими. Потому следующий планируемый проектный размер таких же устройств  - 120 см. на 120 см.

При этом отмечу, что имеющиеся теоретические познания и опыт изготовления Шредеров, Скайланов, басовых ловушек не дают понимания, как работает эта конструкция на НЧ - исходя из теории быть четвертьволновым поглотителем она не может, т.к. волне некуда "заходить". Но, она... работает! И работает очень эффективно.

Многоуважаемого автора конструкции @ARXYUR хочется спросить о значении ширины "ячеек", какими их следует делать (сейчас - 15 см.)





[Nikolaevich]

15 минут назад, Фдуч сказал:

Предисловие

Акустическая обработка комнаты - процесс, который нужно изучать на практике, тогда теоретические познания, включая почерпнутые на специализированных форумах, будут понятны после их опробования, зачастую перечеркивая и собственные устои, и то, что пишут в интернетах.

Среди таких открытий:

- Басовые ловушки при толщине более 30 см. более эффективны с менее плотным материалом.

- В КдП не встает больше двух пар Шредеров - третья портит звук.

- На фронтальной стене не встает больше двух Скайлайнов (60х60 см), иначе КИЗы неестественно укрупняются.

- Самый красивый Скайлайн имеет самую низкую эффективность.

- Столбики Скайлайна не должны быть уже 40 мм, об этом написано как предостережение даже в калькуляторе, но кто на это смотрит?

- На боковых площадках не очень эффективны Шредеры (Смирнов убрал их из "зеленой комнаты", служащей примером "много Шредеров - хорошо" в 2013 г.), туда не встают Скайлайны.



В общем, работа многих устройств не понятна, пока их не попробуешь.

Собственно речь пойдет о рассеивателях в зоне боковых отражений.

Как сказал выше, ни Скайлайны, ни Шредеры не дают положительного эффекта - становится слышна "лепестковость" звука, причем даже у более "деликатного" Скайлана. Долгое время использую "по бокам" панели из микропористой древесины с толстым шпоном, но, после того, как были сформированы фронтальная и тыловая стены, стало понятно, что они со своей задачей не справляются.

Для опытов был приобретен замечтательный материал - Холлофайбер, который вообще не имеет запаха, и не "колется", плотностью 50 кг/м3 и 30 кг/м3, толщиной, соответственно 5 см. и 10 см., что позволяет экспериментировать куда шире, чем с условным Vicoustic для стен. Открытые плиты обладают высоким поглощением и не годятся никуда - ни в углы, ни на фронт, ни по бокам. Обернутые в полиэтиленовую пленку они возвращают ВЧ, но СЧ и НЧ поглощаются, что выворачивает тембральный  баланс в КдП - вроде как "воздух" остается, но звучание становится "ядовитым" - именно из-за переизбытка отраженных ВЧ на фоне снижения СЧ.

Короче, наиболее эффективный путь - повторить за метрами (кхе-кхе, вспоминается "зеленая комната", которую повторять не стоит), потому пробуем конструкцию ЮАМа, благо в Леруа продаются практически готовые наборы для их сборки.

Собрав первый, не утерпел, отнес его в КдП и набив 25-ю см. Холлофайбера, включил музыку. При длине конструкции 1,2 м (на 6,5 м стены) она дала то, чего хотелось - четкость образов, их большую голографичность. Общее ощущение от звука - он избавился от фонового "шума", стал более четким, во всех диапазонах, включая бас. С басом при этом интереснее всего - ловушка то ведь находится не в углах, там где моды максимальны, а по бокам, и тем не менее, на басе улучшения тоже слышны. Самый интересный эффект заключался в том, что правая колонка подрастворилась в КдП и голова инстинктивно тянулась вправо, чтобы слышать "улучшенный" звук, нежели он был слева (напомню, ловушка была одна). В общем, именно одна "ловушка ЮАМа" дала большее  понимание, как она работает. Следом, конечно же, была сделана и вторая, после установки которой быстро пришел вывод, что надо делать их большими. Потому следующие проектный размер - 120 см. на 120 см.

При этом отмечу, что имеющиеся теоретические познания и опыт изготовления Шредеров, Скайланов, басовых ловушек не дают понимания, как работает эта конструкция на НЧ - исходя из теории быть четвертьволновым поглотителем она не  может, т.к. волне некуда "заходить". Но, она... работает!

Многоуважаемого автора конструкции @ARXYUR хочется спросить о значении ширины "ячеек", какими их следует делать (сейчас - 15 см.)





Забор закрыть тканью нельзя..по примеру акустики.?

[Фдуч]

6 минут назад, Nikolaevich сказал:

Забор

В саунах не бывает заборов, там есть обшивка стен, полоки, площадки, абажуры и прочее. Большую конструкцию планирую делать из ясеня, покрывать маслом.

[Blüthner]

Поддержу тему и идею. Сделал себе нечто подобное, с точки зрения принципа рассеивания, только получилась вещь другого калибра и с другими материалами. Увидел акустические конструкции с подобными ребрами в одном концертном зале. Орган там звучал великолепно. Воплощение в домашнем формате заняло около 30 минут на склейку одной секции и около 1000 руб на комплектующие, заказанные на Озоне. Разместил на боковых стенах по паре секций как на фото, результат очень впечатлил.

[promtxt]

6 часов назад, Фдуч сказал:

пробуем конструкцию ЮАМ

ЮАМ плохому не научит ...

[ARXYUR]

10 часов назад, Фдуч сказал:

хочется спросить о значении ширины "ячеек", какими их следует делать (сейчас - 15 см.)

У меня в отражателях ширина досок преимущественно 120 мМ.

На щитах, расположенных выше - на балюстраде, находящейся в 75 сМ от пола, и до высоты потолка (255 сМ) чередуются доски 120 мМ, как и у Вас, но немного поуже...

А ниже балюстрады - т.е. до пола идут щиты, где доски спарены, образуя ширину 240 мМ.

Смысл прост - уменьшить регулярность размеров рассеивателей, т.е. увеличить разнообразие размеров. Поэтому применяются доски и 200 мМ, и множество разноразмерных мелких рассеивателей.

Нужно просто уметь слушать... и иметь возможность изменять быстро-быстро расположение мелких разноформных рассеивателей в пространстве, а не только на стенах и потолке КдП. На моих фото КдП в разные её времена существования можно увидеть изменения пространственной композиции рассеивателей.

Постепенно я довёл эту изменчивую композицию до уровня аудиоинструмента...  на котором могу сыграть любую "акустическую обстановку", если и когда возжелаю...

У меня таких быстро управляемых щитов, в стиле Вашего фото, всего два. Но это самые значимые рассеиватели в части управления натуральностью звуков. Щиты расположены слева и справа от АС и продолжаются вдоль стен в сторону слушателя.

Щиты наклонены верхней частью в сторону оси КдП. И задней частью развёрнуты в сторону слушателя. Углы наклона и разворота небольшие, их удобнее выбирать на слух по мере организации архитектурного оформления КдП, т.е. заполнения КдП прочими рассеивателями - на потолке, на тыловой стене за слушателем и на стене за АС.

Фиксация наклона у меня осуществлена верёвками, которые прямо на лицевой поверхности щита крепятся за один из трёх шурупов, ввёрнутых в поверхность одной из досок. Меняя наклон почти мгновенно - за 5...8 секунд, я имею возможность показать "смерть звука"... когда щиты становятся параллельны стенам.

Разворот и его фиксация осуществляются элементарным трением нижней части щитов о балюстраду, на которой они установлены без какого-либо крепления. На фото показан левый щит. Видна верёвка для фиксации угла наклона. Видна балюстрада, на которой щит установлен. Слегка ощущается разворот задней кромки щита к слушателю. Сзади на щит закреплён поглотитель изовер 50 мМ толщиной. Через клиновидные щели между досками происходит поглощение на ВЧ, которое (на измеренной АЧХ) начинает плавное снижение от частоты 10 кГц...

Виден и нижний щит, тоже свободно размещённый на нижнем бруске балюстрады. У него по две доски рядом, и наклон вверх.

Сейчас система (усилитель) в реконструкции, поэтому некоторые девайсы и рассеиватели стоЯт кучкой, а не занимают штатные места.  Не обращайте внимания.

И вообще вся КдП может быть довольно быстро разобрана на части и перенесена в другое помещение...

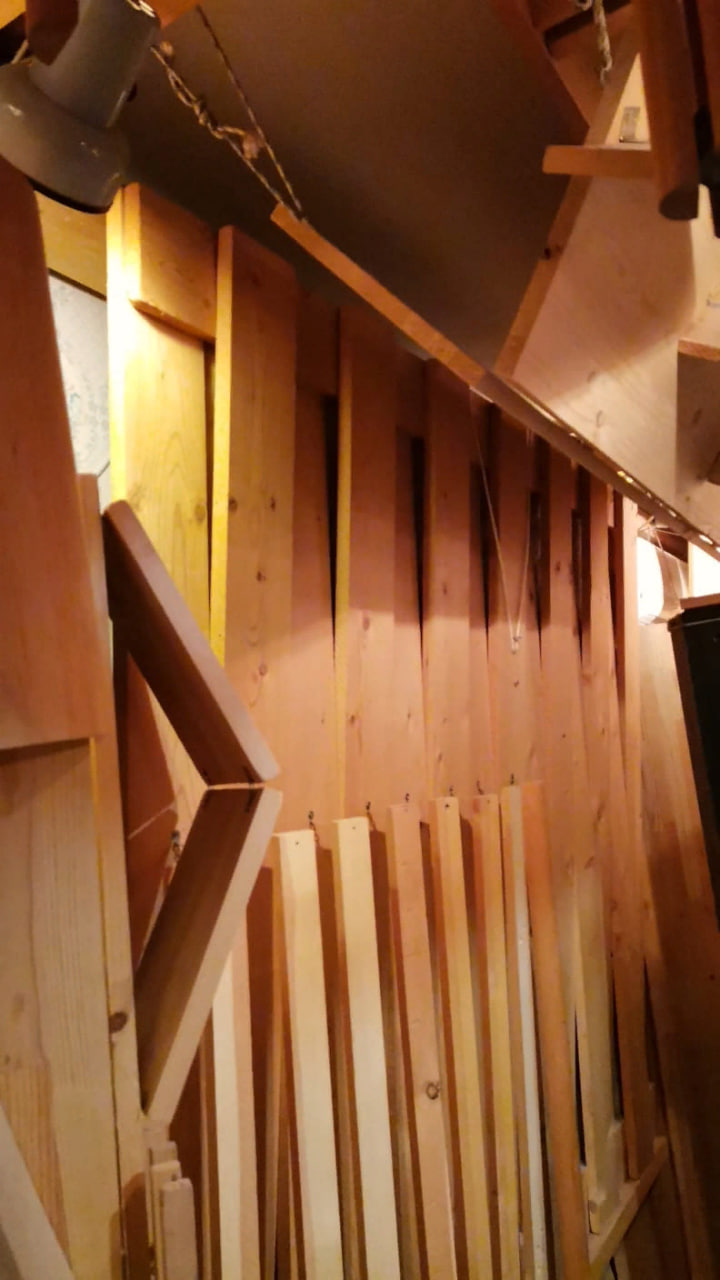

Это задний угол КдП за ранее показанной левой АС... Там другие рассеиватели и щиты... Все они управляемого расположения и ориентации... (не гендерной)...   Многие мелкие рассеиватели сняты на время работ с системой.



[Фдуч]

20 минут назад, ARXYUR сказал:

Смысл прост

Юрий Анатольевич, большое спасибо! Про наклон конструкции я не подумал, как и напрасно перезаложился с толщиной поглотителя, начитавшись форума "студийщиков". Вопросов, на самом деле много, потому наберусь наглости в гости напроситься

[ARXYUR]



[ARXYUR]

На нижнем фото виден брусок = "башмак" для крепления горизонтальных балок... Так сделано на всех колоннах = вертикальные несущие.

Серый щит из оргалита, который немного виден - это низкодобротный поглотитель НЧ колебаний воздушной массы КдП на основных её модах. На щите сзади тоже 50 мМ изовера. Между изовером и стеной зазор 50 мМ - минимально необходимый.

[Blüthner]

10 минут назад, ARXYUR сказал:



А какие решения у вас для передней стены, за акустикой? И второй вопрос: используются преимущественно прямоугольные формы?

[ARXYUR]

5 минут назад, Фдуч сказал:

начитавшись форума "студийщиков".

У креаторов звука - студийщиков - иные цели в получении звукового поля... нежели у потребителей звука - аудиомеломанов...

8 минут назад, Фдуч сказал:

потому наберусь наглости в гости напроситься

  Система ещё долго не будет в работе - я ленив и медлителен...

[Фдуч]

5 минут назад, ARXYUR сказал:

Система ещё долго не будет в работе - я ленив и медлителен...

Мне бы именно конструктив акустической обработки посмотреть, многое непонятно - например, НЧКП совсем не вижу где.

А на потолке какой слой изовера под (над) рассеивателями?

[ARXYUR]

5 минут назад, Фдуч сказал:

Мне бы именно конструктив акустической обработки посмотреть, многое непонятно - например, НЧКП совсем не вижу где.

А на потолке какой слой изовера под (над) рассеивателями?

НЧКП у меня нет. Изовера на потолке тоже нет.

Поглотители НЧ/ИНЧ только низкодобротные щиты - 4 штуки, два слева, два справа - ближе к углам КдП.

[Фдуч]

8 минут назад, ARXYUR сказал:

НЧКП у меня нет. Изовера на потолке тоже нет.

Имел ввиду это: Серый щит из оргалита, который немного виден - это низкодобротный поглотитель НЧ колебаний воздушной массы КдП на основных её модах

Т.е. это просто щиты, а не герметичная конструкция? Был их расчет под комнатные моды или просто подбирались на слух?

12 минут назад, ARXYUR сказал:

Изовера на потолке тоже нет.

Интересно, полагал, что небольшое поглощение СЧ там нужно.

[ARXYUR]

35 минут назад, Blüthner сказал:

А какие решения у вас для передней стены, за акустикой?

На фото, где показан задний угол за АС - это и есть стык левой стены с таловой (за АС) стеной. Стена тоже имеет два щита наклонённых верхней кромкой в сторону слушателя. И развёрнутых влево и вправо в сторону ближайших к щитам стен. Один щит виден на указанном фото.

Есть и другие фото, но они более 2,3...3,0 Мб... и не проходят здесь.

[вова]

4 минуты назад, ARXYUR сказал:



На фото, где показан задний угол за АС - это и есть стык левой стены с таловой (за АС) стеной. Стена тоже имеет два щита наклонённых верхней кромкой в сторону слушателя. И развёрнутых влево и вправо в сторону ближайших к щитам стен. Один щит виден на указанном фото.

Есть и другие фото, но они более 2,3...3,0 Мб... и не проходят здесь.

Скиньте мне, я их сделаю и выложу.

Сейчас в личку напишу.

[ARXYUR]

6 минут назад, Фдуч сказал:

Т.е. это просто щиты, а не герметичная конструкция? Был их расчет под комнатные моды или просто подбирались на слух?

Да, это не НКЧП, а просто нечто, похожее на щиты Бекеши. Но с жёсткой поверхностью. Моды были рассчитаны ещё в 1994 г. - вручную, как и всё, что я делаю, и начало работы над КдП показано именно с расчётами в журнале Класс А...

Я всё делаю на слух...  поскольку оно и делается для слуха...

[вова]

Вот.

[ARXYUR]

9 минут назад, вова сказал:

Сейчас в личку напишу

Послал две фотки.

[вова]

И ещё



[вова]

2 минуты назад, ARXYUR сказал:

Послал две фотки.

Сделал. Шлите ещё, если нужно.

[Paradox]

3 минуты назад, вова сказал:

И ещё



Стильненько. Только вот Левинсонов жалко, за что их так.

[ARXYUR]

20 минут назад, Фдуч сказал:

Интересно, полагал, что небольшое поглощение СЧ там нужно

У меня распределённая система подпотолочных рассеивателей - и подпространственная в объёме за АС.

Вот, вова их выложил.



Задняя стена ближе к потолку

[вова]

3 минуты назад, Paradox сказал:

Стильненько. Только вот Левинсонов жалко, за что их так.

Давайте без флуда. Тысячу раз уже написано, что и для чего, и как влияет на звук.

[ARXYUR]

1 час назад, Blüthner сказал:

И второй вопрос: используются преимущественно прямоугольные формы?

Есть полуцилиндры из кедра разных размеров по длинам и диаметрам. Но преимущественно плоские поверхности, из которых сделаны призмы и прочее.
