Поскольку мой ЦАП играет напрямую на одноламповый усь, который имеет сам по себе невысокую входную емкость, задумался о том, что было бы неплохо собрать небалансный RCA межблочник с минимальной емкостью.

Сейчас стоят метровые Oyaide с 68 pf (90 pf по измерениям) - вроде неплохо. Но можно ли заметно лучше?

Какие конструкции посмотреть, чтобы хотя бы раза в два-три уменьшить емкость? Помимо уменьшения длины.

[Мефодий]

6 часов назад, Staudio сказал:

Какие конструкции посмотреть, чтобы хотя бы раза в два-три уменьшить емкость?

Четырёх-проводные по типу а-нот. Параллелить так: II, или так: X. Емкость будет в пределах (+/-) 50 пФ/метр без экрана, но зависит от расстояния м/у диаметрами сечения самих проводов. Чем больше, тем меньше ёмкость.



[skost1970]

Тогда вам нужен кабель фирмы Magnan

[dimo61]

9 часов назад, Staudio сказал:

(90 pf по измерениям) - вроде неплохо. Но можно ли заметно лучше?

хорошо бы для начала ответить на вопрос ,что "должен" делать межблочный кабель?

[dimo61]

1 час назад, skost1970 сказал:

Тогда вам нужен кабель фирмы Magnan

вы сами измеряли ёмкость кабелей Magnan,какова она?



они используют ленточные проводники..из чего собственно делают (некоторые)конденсаторы....

[Staudio]

3 часа назад, Мефодий сказал:

Четырёх-проводные по типу а-нот. Параллелить так: II, или так: X. Емкость будет в пределах (+/-) 50 пФ/метр без экрана, но зависит от расстояния м/у диаметрами сечения самих проводов. Чем больше, тем меньше ёмкость.



Ну, это да, первая мысль у меня - сделать антифазный с бОльшим расстоянием между проводниками. Интересно, какие еще методы уменьшения емкости имеются.

[Kroul]

В свое время много чего перепробовал, в итоге сделал из советского кабеля с полувоздушной изоляцией, длина 2100мм, емкость 60пф. Также был неплохим симметричный кабель из двух коаксиальных кабелей со вспененным изолятором. Емкость там получается в два раза меньше, индуктивность больше в два раза, чем у каждого.

[Игвин]

10 минут назад, Kroul сказал:

В свое время много чего перепробовал, в итоге сделал из советского кабеля с полувоздушной изоляцией, длина 2100мм, емкость 60пф. Также был неплохим симметричный кабель из двух коаксиальных кабелей со вспененным изолятором. Емкость там получается в два раза меньше, индуктивность больше в два раза, чем у каждого.

Именно так и получается. На одной чаше весов емкость, на другой - индуктивность.
Помню, приятель экспериментировал с акустическим кабелем АудиоНот, который продавался в нарезке.
Приятель раздвигал и сдвигал/свивал жилы - звук изменялся, однако не сильно.
Можно точно так же поэкспериментировать с межблоком, послушать, есть ли зависимость, и какова она.

[Staudio]

2 минуты назад, Игвин сказал:

Именно так и получается. На одной чаше весов емкость, на другой - индуктивность.
Помню, приятель экспериментировал с акустическим кабелем АудиоНот, который продавался в нарезке.
Приятель раздвигал и сдвигал/свивал жилы - звук изменялся, однако не сильно.
Можно точно так же поэкспериментировать с межблоком, послушать, есть ли зависимость, и какова она.

В ближайшее время сделаю новый квадрупольный межблочник, посмотрим, что выйдет.
Еще разводку внутри усилителя доработаю.
Хочется общую емкость - около 130 пФ уменьшить раза в два и послушать результат.

[Staudio]

Еще, кстати, где-то чилал о варианте, когда используется две пары скрученных проводов, одна пара на +, другая на -.

[Kroul]

Все связано с согласованием выходного сопротивления источника, входного нагрузки и волнового кабеля. С акустическими не экспериментировал, у меня их нет в системе, а с межблочными слышно сразу.

[Kroul]

1 час назад, Staudio сказал:

Еще, кстати, где-то чилал о варианте, когда используется две пары скрученных проводов, одна пара на +, другая на -.

Это не намного лучше обычной скрутки. Все равно, если кабель находится в неблагоприятных условиях, надо делать электростатическое, магнитостатическое и электромагнитное экранирование. Думаю, что любой из кабелей: в); г); е); ж,  Вам должен подойти. У меня е).

[lomik70]

14 минут назад, Staudio сказал:

Еще, кстати, где-то чилал о варианте, когда используется две пары скрученных проводов, одна пара на +, другая на -.

Полковник так мастерил, на днях собирался ему позвонить, нужен межблок мне на стример, поинтересуюсь

[Staudio]

24 минуты назад, Kroul сказал:

Это не намного лучше обычной скрутки. Все равно, если кабель находится в неблагоприятных условиях, надо делать электростатическое, магнитостатическое и электромагнитное экранирование. Думаю, что любой из кабелей: в); г); е); ж,  Вам должен подойти. У меня е).

Ну, эти картинки для промышленного применения. Вряд ли кто-то из аудиофилов использует гофрированную медную трубу для изоляции.
Думаю, это даже для @ARXYUR слишком

Если на других страницах этой книги есть информация о том, какие электрические свойства имеют эти все варианты, было бы полезнее. Жаль, тут только коаксиалы.

[AF.]

5 минут назад, Staudio сказал:

Ну, эти картинки для промышленного применения. Вряд ли кто-то из аудиофилов использует гофрированную медную трубу для изоляции.
Думаю, это даже для @ARXYUR слишком

Не зерекайся)))) все еще впереди!))

[Kroul]

59 минут назад, Staudio сказал:

Ну, эти картинки для промышленного применения. Вряд ли кто-то из аудиофилов использует гофрированную медную трубу для изоляции.
Думаю, это даже для @ARXYUR слишком

Если на других страницах этой книги есть информация о том, какие электрические свойства имеют эти все варианты, было бы полезнее. Жаль, тут только коаксиалы.

Гофрированную медную трубку для изоляции вообще думаю никто не использует. Где только Вы ее там увидели? Электрические свойства коаксиалов и от чего они зависят описаны в любой книге про кабели. Потом могу, если хотите, скинуть общие принципы их расчёта.

[Staudio]

4 минуты назад, Kroul сказал:

Гофрированную медную трубку для изоляции вообще думаю никто не использует. Где только Вы ее там увидели?

# 17
Я даже где-то у производителей видел варианты, это что-то специфическое. Наверняка, подобное есть где-то в Останкино, например.

Во, нашел:

https://nkt.ru/proizvoditeli/prysmian/antenno-fidernyy-trakt/fidernye-kabeli/sucofeed-gofrirovannye-vch-kabeli/

http://www.sumlocable.com/ru/sub_product/corrugated-copper-tube-series-69.html

4 минуты назад, Kroul сказал:

Электрические свойства коаксиалов и от чего они зависят описаны в любой книге про кабели. Потом могу, если хотите, скинуть общие принципы их расчёта.

Дополнительная информация всегда полезна)

[Васильев Игорь]

18 минут назад, Kroul сказал:

Гофрированную медную трубку для изоляции вообще думаю никто не использует. Где только Вы ее там увидели? Электрические свойства коаксиалов и от чего они зависят описаны в любой книге про кабели. Потом могу, если хотите, скинуть общие принципы их расчёта.

как экран

[Staudio]

52 минуты назад, Васильев Игорь сказал:

как экран

Самодельное? Гнется?)

[skost1970]

В межблоках Magnan центральная жилка как волос толщиной. Очень аккуратно нужно с ними обращаться. Друг два раза в ремонт отдавал. Ещё не каждый сможет сделать.

[Kroul]

Чем он тоньше, тем меньше погонная емкость, но опять же будет больше погонная индуктивность и активное сопротивление.

[Kroul]

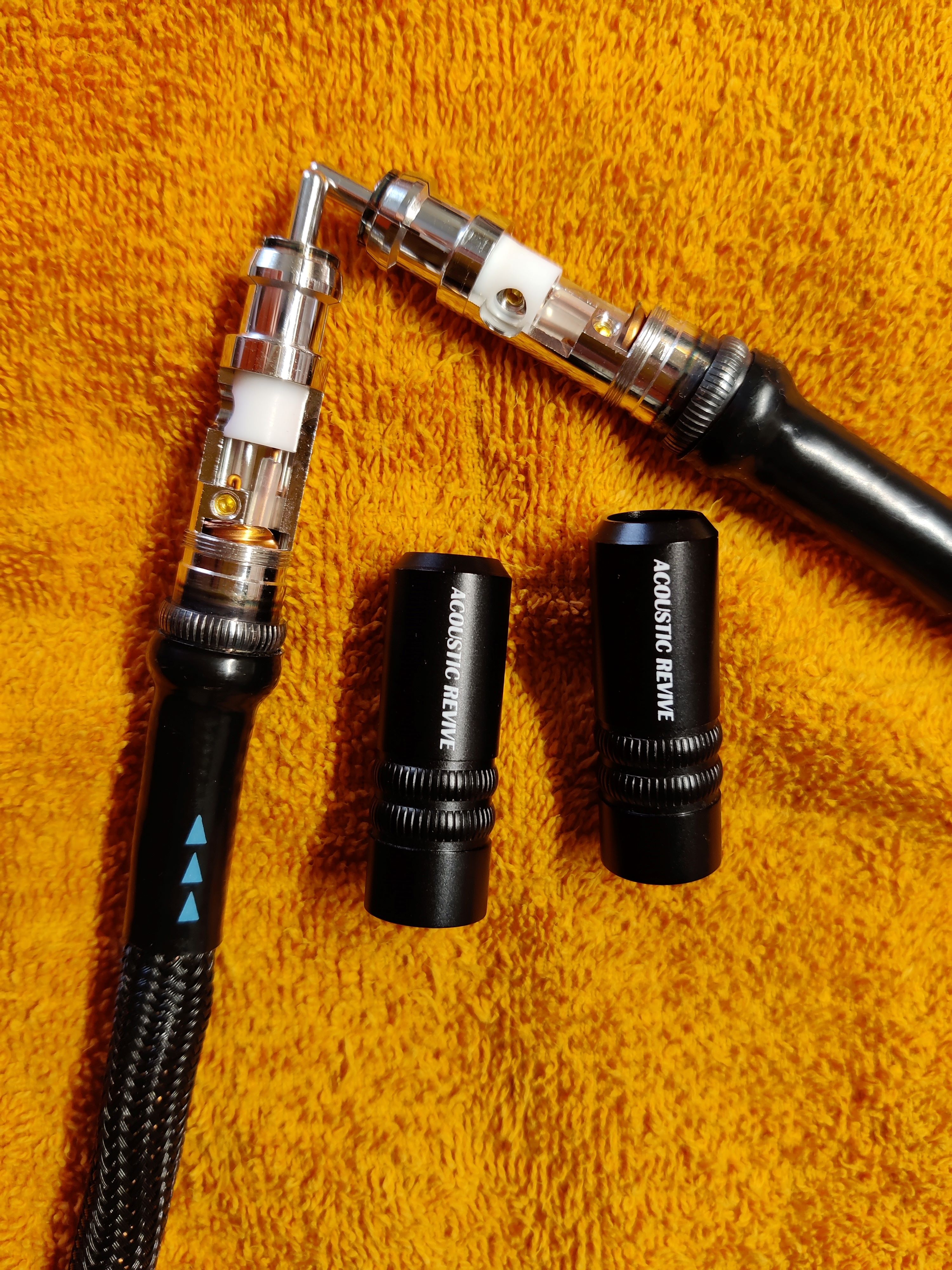

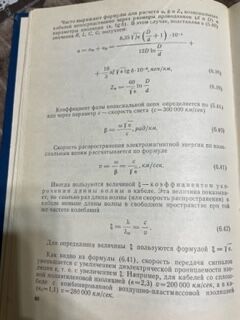

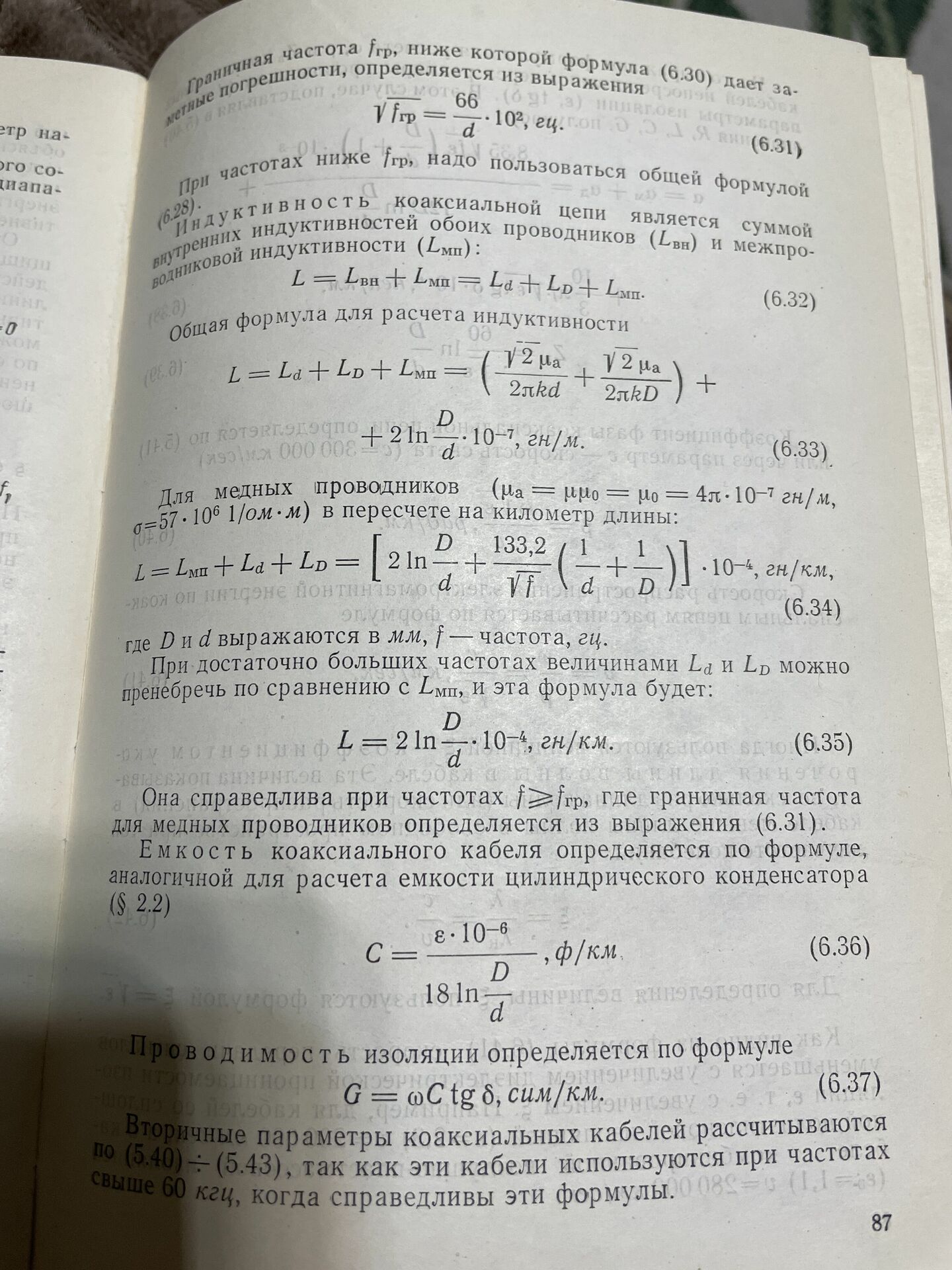

Продолжение:
