В 17.07.2020 в 19:45, Acrobatic сказал:

Вариант  2 трансов питания -не рассматривается?

Что имеется ввиду? Двойное моно с отдельными БП? У меня так и будет, только транс один, но у него отдельные обмотки для двух каналов. Мощность транса 440вт. по 220вт на канал. Должно хватить с учетом выходной мощности одного канала 1,0 - 1,5вт.

Почти собрал усилитель, кое чего не хватило, завтра поеду докупать на Митинский радиорынок. В ближайшее время начну эксперименты по оживляжу, интересно что получится, сколько удастся выжать мощИ и как все это безобразие звучать будет. Все таки лампы не совсем предназначены для работы в один каскад, придется плясать с бубном вокруг второй сетки. В следующий раз расскажу что получилось и фото выложу. если конечно усилитель не сгорит синим пламенем. Да, надо углекислотный огнетушитель захватить, не помешает, ТБ превыше всего.

Да, еще. Подумал, подумал и решил все же остановится на ОППВ, так как запас по мощности приличный.В общем будем посмотреть...............

Edited by чатем
Link to post
Share on other sites
  • Replies 2.3k
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Мне подсказали хорошую идею - открыть эту ветку, чтобы все желающие могли тут задать мне вопрос и получить на него ответ. Если конечно я смогу на него ответить. Но я буду стараться, исходя из своего о

Мне он, как композитор, тоже не очень. А как художник-баталист, так вообще ни о чем!

Posted Images

19 часов назад, чатем сказал:

Что имеется ввиду? Двойное моно с отдельными БП? У меня так и будет, только транс один, но у него отдельные обмотки для двух каналов. Мощность транса 440вт. по 220вт на канал. Должно хватить с учетом выходной мощности одного канала 1,0 - 1,5вт.

..............

Бывает именно -2 транса по питанию  и 2 по выходу ...Так вы и не можете обьяснить -Могу ли я сделать вместо одного регулятора громкости -2 .На каждый канал отдельно ..И баланс -не нужен

  • Funny 1
Link to post
Share on other sites
2 часа назад, Acrobatic сказал:

Бывает именно -2 транса по питанию  и 2 по выходу ...Так вы и не можете обьяснить -Могу ли я сделать вместо одного регулятора громкости -2 .На каждый канал отдельно ..И баланс -не нужен

Можно сделать. В моноблоках даже удобней на каждый канал отдельный. Можно сделать Регулятор громкости Никитина с ДУ в различном исполнении.Все можно. Но Вы не сможете сделать вместо одного РГ..ДВА ;)...

Link to post
Share on other sites
4 минуты назад, Случайный гость сказал:

Но Вы не сможете сделать вместо одного РГ..ДВА

Да не вопрос! Хоть три. Ставь ступенькой!

Link to post
Share on other sites
3 минуты назад, irharry сказал:

Да не вопрос! Хоть три. Ставь ступенькой!

Ну да для "акробатов" не вопрос..можно и пирамидой хоть пять:fj:...

Link to post
Share on other sites
3 часа назад, Acrobatic сказал:

Бывает именно -2 транса по питанию  и 2 по выходу ...Так вы и не можете обьяснить -Могу ли я сделать вместо одного регулятора громкости -2 .На каждый канал отдельно ..И баланс -не нужен

Только так. два. по одному на каждый канал и ни как иначе.Почему так? Да потому, что с их помощью очень легко выставить идеальную симметрию звукового поля в КдП. А без нее нет ни НАСТОЯЩЕГО СТЕРЕО, НИ ЗВУКА. НИ МУЗЫКИ..Сегодня в Митино прикупил и РГ одиночных для нового усилителя. Взял на 10ком. И проволочных. и угольных. какие лучше подойдут.

Edited by чатем
Link to post
Share on other sites
16 часов назад, Случайный гость сказал:

Можно сделать. В моноблоках даже удобней на каждый канал отдельный. Можно сделать Регулятор громкости Никитина с ДУ в различном исполнении.Все можно. Но Вы не сможете сделать вместо одного РГ..ДВА ;)...

У меня сейчас -не моноблоки

Link to post
Share on other sites
15 часов назад, чатем сказал:

Только так. два. по одному на каждый канал и ни как иначе.Почему так? Да потому, что с их помощью очень легко выставить идеальную симметрию звукового поля в КдП. А без нее нет ни НАСТОЯЩЕГО СТЕРЕО, НИ ЗВУКА. НИ МУЗЫКИ..Сегодня в Митино прикупил и РГ одиночных для нового усилителя. Взял на 10ком. И проволочных. и угольных. какие лучше подойдут.

Релейно позиционные надо ставить! .Угольные -вчерашний день

Link to post
Share on other sites

Вот такой Схема релейного регулятора громкости

Link to post
Share on other sites
16 часов назад, irharry сказал:

Да не вопрос! Хоть три. Ставь ступенькой!

Не 3 а больше HTB17BaocVGWBuNjy0Fbq6z4sXXah.jpg

Link to post
Share on other sites
4 часа назад, Acrobatic сказал:

Релейно позиционные надо ставить! .Угольные -вчерашний день

Можно сказать-позавчерашний. Сравнивал у себя угольный RK40  c  релейным в отдельном корпусе(да и слушал различные усилители с релейными РГ). Желания поменять угольный не появилось.


Link to post
Share on other sites
В 26.07.2020 в 12:01, Acrobatic сказал:

Релейно позиционные надо ставить! .Угольные -вчерашний день

С моим тонким слухом подходят только с непрерывным изменением сопротивления. А релейные не позволят точно выставить баланс каналов, так как они шаговые и грубые. А для идеального баланса акустической симметрии звукового поля в КдП нужны на столько малые подстройки, что исключительно только непрерывные резисторы подходят, никаких ступенчатых, даже с большим количеством ступеней. Вот такие дела.

Link to post
Share on other sites

Ну а работа с новым усилителем движется понемножку, неспешно.

У меня на даче сначала появился ламповый двухкаскадный однотакт, триодный. Вернее пентод в триодном включении. Потом начал интересоваться пентодами и собрал стенд для опробования звучания разных пентодов, причем в один каскад. Стенд получился большой и и тяжелый. там все было без дураков. 3 транса - анодный. второй сетки и накальный, 4 кенотрона, 6 фильтров. электролитов ни одного. емкости только бумага и бумага-масло, регулировки анодного,  сеточного напряжений и напряжения смещения. Установил сразу 3 пары ламповых панелек - пальчиковые, октальные и локтальные. В общем на все случаи жизни. Начал эксперименты с пальчиков семейства 6П14П и им подобных. Да так и остановился на одной из пальчиковых лампочек, так этот стенд до сих пр и работает усилителем.

Триодный же сначала перевел в пентод, а потом и вовсе разобрал, так как в сравнении с однокаскадным двухкаскадный звучал хуже на мой ух, по моим критериям оценки звука и музыки. Ну а теперь решил поэкспериментировать с октальными пентодами семейства 6V6. Но стенд трогать не буду, там 6П18П хорошо звучит, пусть играет. Поэтому и собираю другой усилитель, уже под октальные пентоды. Тоже в один каскад, если получится, конечно. Но решил сделать его поскромнее, поменьше, покомпактнее. Хотя так как опять без электролитов. то вес не намного меньше. а возможно и больше, но габариты все же ужал.

Link to post
Share on other sites

Так как я делаю девайсы не для продажи. а только для себя, экспериментирую, исследую, то остановился на корпусе а-ля коробка из под обуви. Мне в нем удобнее монтировать и затем замерять. изменять, подгонять режимы, детали и т.д и т.п. Ну а внешний вид - да по фигу, я на выставку их везти не собираюсь. Ну а поэтому у меня не так, как у всех, у меня исключительно по другому и начхать мне на чье то мнение, как мне удобно, так и делаю.

Link to post
Share on other sites

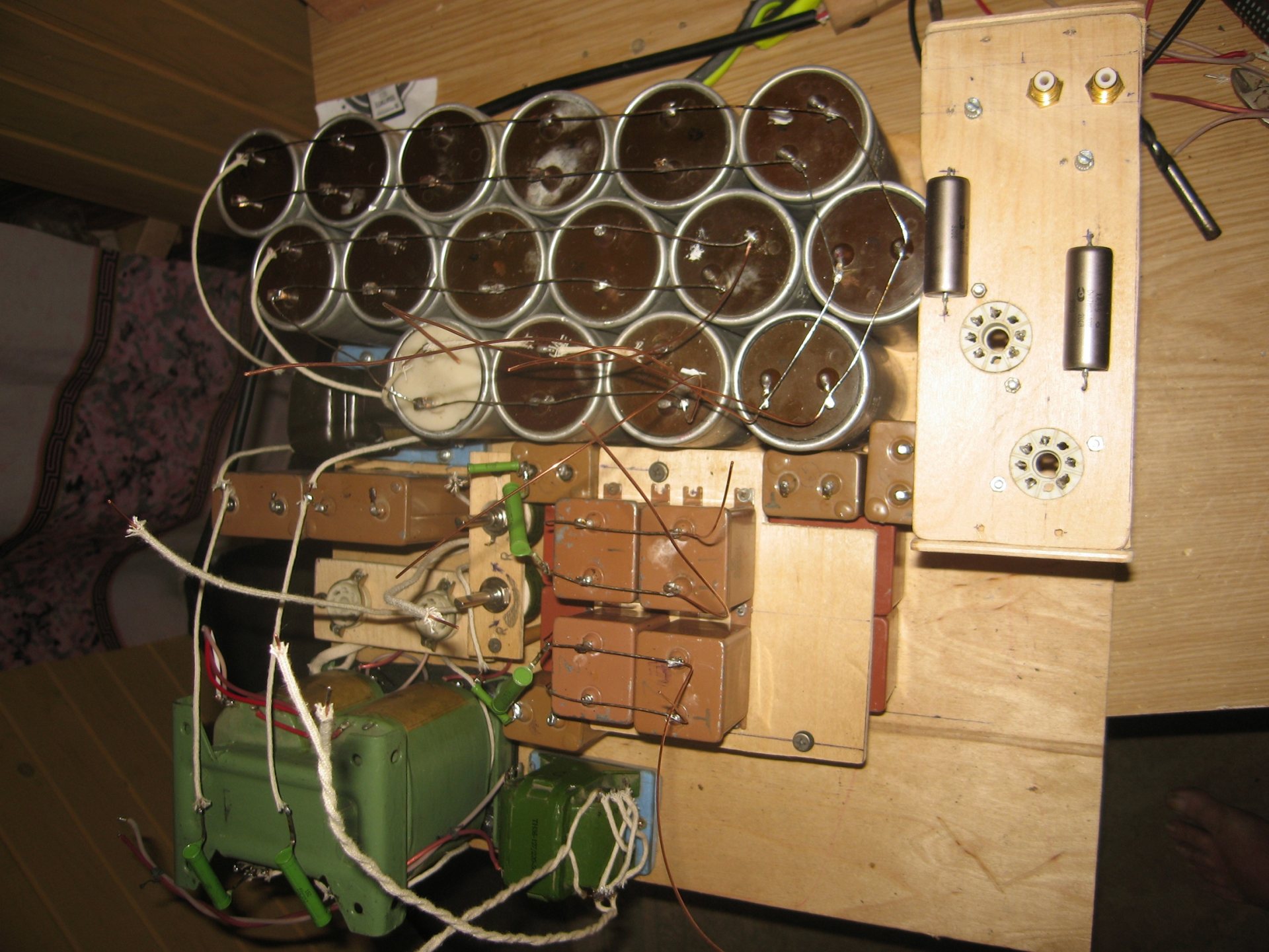

Вот фото стенда, который сейчас работает как усилитель в один каскад на пальчиковой лампочке пентоде 6П18П. Он запылился немного, крышки нет, снял ее, но понять можно что к чему.



Link to post
Share on other sites

Ну а это новый усилитель, вернее пока половина, недоделанный и недособранный. Недоделанный - не в смысле, что плохой( это как получится, сейчас пока так сказать нельзя), а в смысле - полуфабрикат. Там пока нет части деталей, в частности - выходных трансов. Если у кого есть лишние ненужные( для однотакта пентодного) - готов рассмотреть вариант покупки, обращайтесь, возможно приобрету, если подойдут.



Link to post
Share on other sites
В 27.05.2020 в 21:44, Случайный гость сказал:

Акробат-Это ШОУ!!!!(в отличии от Филармонии:(). Во вторых мне оно нравится. И в третьих мне.......(маты упущу:listen:

Хватит смотреть всякие шоу! ..Послушайте вот этого Японца .Я поначалу думал -зрелый мужик-мастер играет ..А это 20 летний пацан .НО КАК ИГРАЕТ!!!  Без всяких чувственных окрасов .Несколько холодновато -но точно и можно сказать виртуозно



Link to post
Share on other sites

В Японии -говорят есть ресторан под горой .Чашка кофе делается из натурального кофе .Вода с горы Фуджи .Подает кофе -девственница .Цена 1500 долларов .Если бы у меня было столько денег -как у вас -я бы на самолете на день слетал выпить чашку и посмотреть на гору

Link to post
Share on other sites
  • 5 months later...

У меня появился вопрос к специалистам. Имеется силовой транс мощностью 150ватт. Двухкатушечный. Можно ли его использовать для ОППВ, если от него будет запитываться два канала с током 40-45ма( однокаскадный однотактный пентодный усилитель без ООС). Допустимый ток для обмоток -300ма. Будет две одинаковые наборные обмотки 80в, 56в и 24в с разных катушек на общее напряжение 160в. Возможно ли при этом насыщение сердечника? Если да - можно ли его как то скомпенсировать? Прошу помочь и проконсультировать.

Link to post
Share on other sites

Компенсация автоматически при противофазности обмоток выпрямителей, т. е. условно говоря от положительной полуволны один канал, от отрицательной - другой.

При другом подключении будет насыщение, глубину которого трудно рассчитать. 160 В х 0,09 А/0,46=31 Вт больше 10% от габаритной мощности трансформатора.

Link to post
Share on other sites
5 часов назад, alss сказал:

Компенсация автоматически при противофазности обмоток выпрямителей, т. е. условно говоря от положительной полуволны один канал, от отрицательной - другой.

При другом подключении будет насыщение, глубину которого трудно рассчитать. 160 В х 0,09 А/0,46=31 Вт больше 10% от габаритной мощности трансформатора.

Спасибо, буду думать.

Хотя...............это получится, что каналы тогда будут у меня в противофазе? А как тогда этот момент скомпенсировать? Противофазным включением акустики? Что  то  получается какая то ерунда. Наверное надо тогда просто ДППВ сделать, раз особого запаса по мощности у транса нет. И ну его нафик ОППВ. Наверное так и сделаю. Еще раз спасибо.

Link to post
Share on other sites
23 часа назад, чатем сказал:

это получится, что каналы тогда будут у меня в противофазе?

Это как это?! Фильтры выпрямителей всё уравняют, разницы не будет в питании каналов.

Link to post
Share on other sites
11 часов назад, alss сказал:

Это как это?! Фильтры выпрямителей всё уравняют, разницы не будет в питании каналов.

Уравнять то уравняют в какой то мере, но не до конца конечно. Да еще с учетом, что я не ставлю много емкости в фильтр. максимум 150-200мкф на канал.

Link to post
Share on other sites

Подобное питание стереоусилителя небольшой мощности не выявило ни инструментальной (второй знак после запятой) ни звуковой разницы при моносигнале (колонки пересоединяли).

Link to post
Share on other sites

Ну не лежит у меня душа к этому силовому трансу в 150 ватт мощностью. Ну мало на два канала. даже при ДППВ. Прохожу мимо, посмотрю на него. прямо воротит. Нет, если бы было два таких. то с песнЯми.А один - ну не могу делать стерео, все почему то восстает внутри.
Начал разбор закромов трансформаторных. Чего только у меня нет, оказывается.Нашел два шикарных винтажных немца. Но маркировки ни какой. что там да как не понятно.Один, ватт на 500-600 разобрал. Шикарное Ш железо с огромным окном. Толшина пластин кажись 0,35мм, отличный выходник может получится.Жаль только один. Второй немец, мощностью более киловатта, может даже под 1,5 киловатта. пока не трогал.С первого смотал вторичку. провод 1мм в темном лаке. Медь какая то красная и достаточно хрупкая( или мягкая?), легко рвется. Первичку распилил отрезным диском, влом было сматывать. Там такая же медь в таком же примерно лаке, только 0,5мм.Жаль конечно, но больно долго пришлось бы разматывать.

Link to post
