Разные измерения техники Audio Stand Art


アントン
 Share

Recommended Posts

Вчера уже начал выкладывать кое что.

А сегодня новая порция.

Маломощный дискретный буфер (10 Вт).
0.4 Вт КНИ 0.00013%


1.5 Вт КНИ 0.00048%


6 Вт КНИ 0.0016%


  • Like 1
  • Thanks 1
  • Sad 1
Link to comment
Share on other sites

47 minutes ago, Dmitry© said:

Что это и зачем оно?

Это усилитель для высокочувствительных полос многополосных АС и для наушников.

  • Like 2
Link to comment
Share on other sites

  • Moderators
1 час назад, アントン сказал:

Это усилитель для высокочувствительных полос многополосных АС и для наушников.

Когда будет законченное изделие?

Link to comment
Share on other sites

9 hours ago, Dmitry© said:

Когда будет законченное изделие?

Пока только заказные. Серийно планируем к концу года примерно.

Link to comment
Share on other sites

27.04.2023 в 08:34, アントン сказал:

Пока только заказные. Серийно планируем к концу года примерно.

Цифры КНИ прекрасные, но состав спектра гармоник настораживает, маскирование не помогает, нечётные превосходят чётные. Питание двух полярное?

Link to comment
Share on other sites

1 hour ago, valankon said:

но состав спектра гармоник настораживает

Как бы в симметричном мостовом усилителе чётных гармоник и должно быть сильно меньше нечетных.

  • Like 1
Link to comment
Share on other sites



Цитата



А сегодня новая порция.

Маломощный дискретный буфер (10 Вт).
0.4 Вт КНИ 0.00013%


1.5 Вт КНИ 0.00048%


6 Вт КНИ 0.0016%




А на клеммах пассивной трехполоски можно взглянуть?

Link to comment
Share on other sites

38 minutes ago, svka said:





А на клеммах пассивной трехполоски можно взглянуть?

 После праздников попробую. Но там мало что изменится.

  • Thanks 1
Link to comment
Share on other sites

2 часа назад, アントン сказал:

Как бы в симметричном мостовом усилителе чётных гармоник и должно быть сильно меньше нечетных.

Да, так и должно быть, я об этом писал ещё 1987г. Жёсткость в звуке, свойство симметричных усилителей. Спектр искажений должен быть идентичен кривой маскирования.

  • Like 2
Link to comment
Share on other sites

4 minutes ago, valankon said:

Жёсткость в звуке, свойство симметричных усилителей. Спектр искажений должен быть идентичен кривой маскирования.

Это всё актуально когда уровень гармоник больше 0.1%. Да и там есть нюансы.

Если, к примеру взять усилитель со второй гармоникой -50 и третьей -60, то он не будет звучать лучше того у которого вторая -70, а третья теже -60.

  • Like 2
Link to comment
Share on other sites

8 hours ago, valankon said:

Да, так и должно быть, я об этом писал ещё 1987г. Жёсткость в звуке, свойство симметричных усилителей. Спектр искажений должен быть идентичен кривой маскирования.

Всё верно. За исключением тех случаев, когда и маскировать особо нечего.

  • Like 1
Link to comment
Share on other sites

28.04.2023 в 21:59, アントン сказал:

Это всё актуально когда уровень гармоник больше 0.1%. Да и там есть нюансы.

Если, к примеру взять усилитель со второй гармоникой -50 и третьей -60, то он не будет звучать лучше того у которого вторая -70, а третья теже -60.



16 часов назад, Technician сказал:

Всё верно. За исключением тех случаев, когда и маскировать особо нечего.

Это всё самооправдание, есть наука псхоакустика основанная на исследованиях и статистике. Где ваши исследования? Иначе это домыслы. Достигнутые вами результаты прекрасны, но они не имеют к нашему восприятию никакого отношения. По теории маскирования мы не слышим 2 гармонику до уровня 3%. Что бы доказать преимущества нашей акустики в вопросе локализации мы провели во ВГИКе 2000 экспериментов на кафедре звукорежиссуры - в 80% АСПП обладает лучшей локализацией. Проведите, что то подобное, давайте работать профессионально. А то спекулятивные домыслы превращают серьёзные достижения в демагогию. А. Сырицо, как то предложил прекрасный тест. Берём шум, вырезаем от 1 до 2 кгц до уровня - 90 дб, подаём на усилитель и смотрим, что там появилось.

Link to comment
Share on other sites

7 hours ago, valankon said:

Это всё самооправдание, есть наука псхоакустика основанная на исследованиях и статистике. Где ваши исследования? Иначе это домыслы. Достигнутые вами результаты прекрасны, но они не имеют к нашему восприятию никакого отношения. По теории маскирования мы не слышим 2 гармонику до уровня 3%. Что бы доказать преимущества нашей акустики в вопросе локализации мы провели во ВГИКе 2000 экспериментов на кафедре звукорежиссуры - в 80% АСПП обладает лучшей локализацией. Проведите, что то подобное, давайте работать профессионально. А то спекулятивные домыслы превращают серьёзные достижения в демагогию. А. Сырицо, как то предложил прекрасный тест. Берём шум, вырезаем от 1 до 2 кгц до уровня - 90 дб, подаём на усилитель и смотрим, что там появилось.

Это всё гипотетика. Методик, прямо связывающих определённый набор технических характеристик с индивидуальным восприятием до сих пор не выработано. Да и сам набор этих характеристик пока ещё не определён. Так что мы вполне вправе улучшать те характеристики, которые считаем значимыми, надеясь на генеральное улучшение звучания. Что и имеем.

Что касается тысяч экспериментов, то можно провести и больше. Но подтверждением экспериментальной базы выступает лишь практическое применение результатов. Если результатов нет или они не достаточны, значит в методике эксперимента не были учтены все значимые переменные. Что к сожалению очень часто наблюдается.

П.С. Насчёт профессионализма. Мы не занимаемся научными исследованиями. Мы разработчики. В этом ключе и проводим необходимые нам опыты.

Link to comment
Share on other sites

8 hours ago, valankon said:

По теории маскирования мы не слышим 2 гармонику до уровня 3%.

Ага. На фоне синуса.

А на музыкальном сигнале и 0.1% слышно.

  • Like 3
Link to comment
Share on other sites

28.04.2023 в 22:51, valankon сказал:

Да, так и должно быть, я об этом писал ещё 1987г. Жёсткость в звуке, свойство симметричных усилителей. Спектр искажений должен быть идентичен кривой маскирования.

Читали, разумеется. :)

Link to comment
Share on other sites

3 часа назад, アントン сказал:

Ага. На фоне синуса.

А на музыкальном сигнале и 0.1% слышно.

Давным давно в 80е годы ко мне обратился А. Крылов, один из лучших скрипичных мастеров. Что там в скрипках и как улучшить инструмент. Ничего не было и я разработал и изготовил 5-полосный, в реальном времени анализатор спектра. В результате - качество звучания скрипки в значительной степени определялось видом затухания спектра, вот от туда и нечётные гармоники. Послушайте 0.1% это только первый шаг, я не понимаю как можно заниматься разработкой не интересуясь сутью процесса. Двигайтесь дальше. Будут вопросы - пишите, звоните.

  • Like 5
Link to comment
Share on other sites

Мда уж. Идеи абсурднее, чем уменьшение заметности третьей гармоники увеличением второй я ещё не слышал.

  • Like 1
Link to comment
Share on other sites

1 hour ago, valankon said:

Давным давно в 80е годы ко мне обратился А. Крылов, один из лучших скрипичных мастеров. Что там в скрипках и как улучшить инструмент. Ничего не было и я разработал и изготовил 5-полосный, в реальном времени анализатор спектра. В результате - качество звучания скрипки в значительной степени определялось видом затухания спектра, вот от туда и нечётные гармоники. Послушайте 0.1% это только первый шаг, я не понимаю как можно заниматься разработкой не интересуясь сутью процесса. Двигайтесь дальше. Будут вопросы - пишите, звоните.

Спасибо за предложение. Но я почему то думаю, что ваш опыт нам не пригодится.

  • Funny 2
Link to comment
Share on other sites

1 час назад, アントン сказал:

Мда уж. Идеи абсурднее, чем уменьшение заметности третьей гармоники увеличением второй я ещё не слышал.

Третья не самая злая. :)
Пятая, седьмая, девятая, похуже будут, несмотря на происходящий их спад относительно низких порядков.
В общем то, банальность, что надо стремиться к укорочению хвоста гармоник, и к тому же это сказывается положительно на плотности интермод. При той же их амплитуде.
И всё это при сравнении вполне заметно на слух, как уменьшение маскировки микродинамики фонограммы, как более богатый и "дорогой" звук.

2 часа назад, valankon сказал:

качество звучания скрипки в значительной степени определялось видом затухания спектра, вот оттуда и нечётные гармоники.

Нечетные гармоники - естественное порождение симметричных колебательных процессов в природе.
Конечно, при повышенной добротности колебательной системы, они заметнее.

  • Like 3
Link to comment
Share on other sites

27.04.2023 в 00:09, アントン сказал:

Это усилитель для высокочувствительных полос многополосных АС

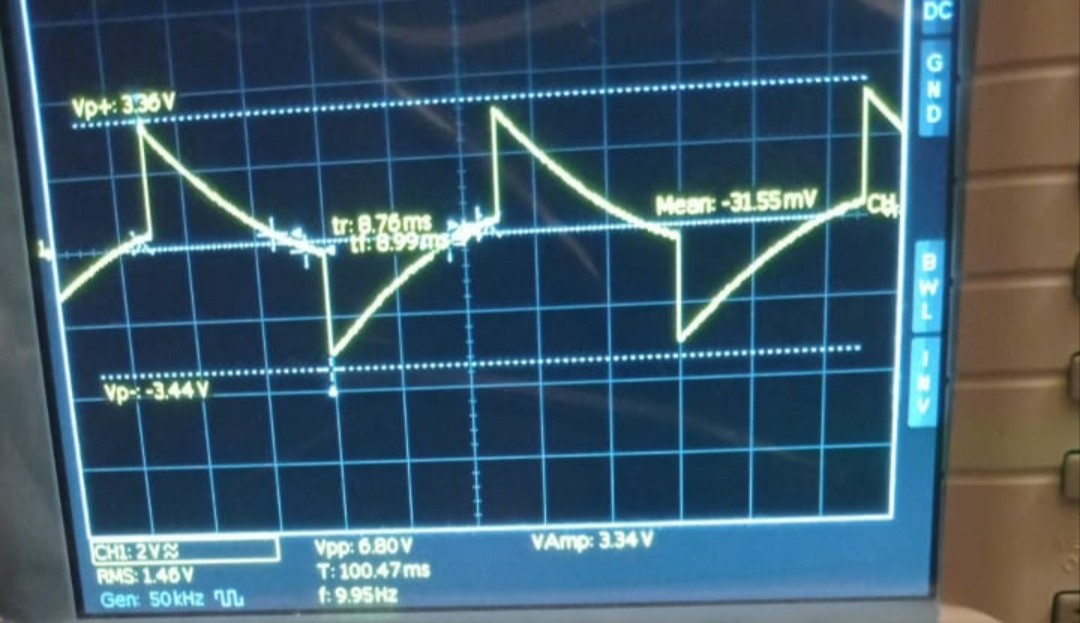

а что вы можете сказать о характеристиках усилителя , который вот таким образом "усиливает" 10 гц меандра? (генератор сигналов -  "хороший")


Link to comment
Share on other sites

2 hours ago, dimo61 said:

а что вы можете сказать о характеристиках усилителя , который вот таким образом "усиливает" 10 гц меандра? (генератор сигналов -  "хороший")


Совершенно нормальный 10 Гц меандр.

Link to comment
Share on other sites

4 часа назад, dimo61 сказал:

а что вы можете сказать о характеристиках усилителя , который вот таким образом "усиливает" 10 гц меандра? (генератор сигналов -  "хороший")

Полоса частот снизу ограничена.
Причем на синусе это может дать лишь небольшой спад. 2-3dB@20Hz
На полочниках можно не заметить, если не сравнивать.

  • Like 1
Link to comment
Share on other sites

  • Moderators
28.04.2023 в 22:51, valankon сказал:

кривой маскирования

Что это?



30.04.2023 в 08:38, アントン сказал:

Ага. На фоне синуса.

А на музыкальном сигнале и 0.1% слышно.

Ну, на синусе искажения на слух всё-же заметнее.

Link to comment
Share on other sites

6 часов назад, dimo61 сказал:

а что вы можете сказать о характеристиках усилителя , который вот таким образом "усиливает" 10 гц меандра? (генератор сигналов -  "хороший")


Налицо два разнесенных по частоте полюса ФВЧ..  Например, один - по входу, второй в цепи обратной связи. На мой взгляд,  "красивше" -  с одним полюсом, непринципиально где.. Например, в цепи ООС и  DC по входу. Или наоборот..

PS Может быть слышно, может быть нет, хз. :ab:
